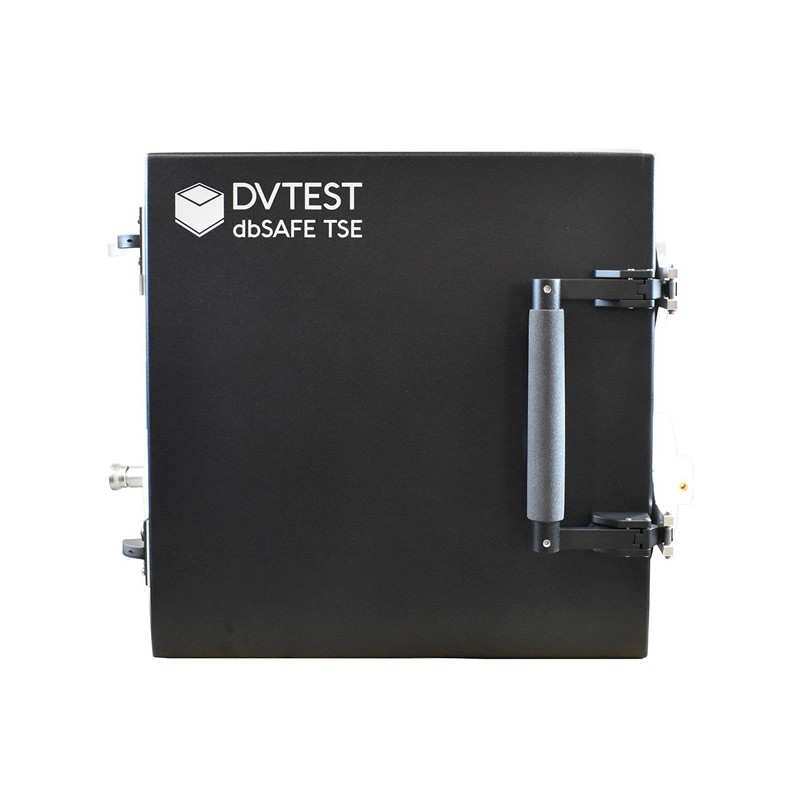

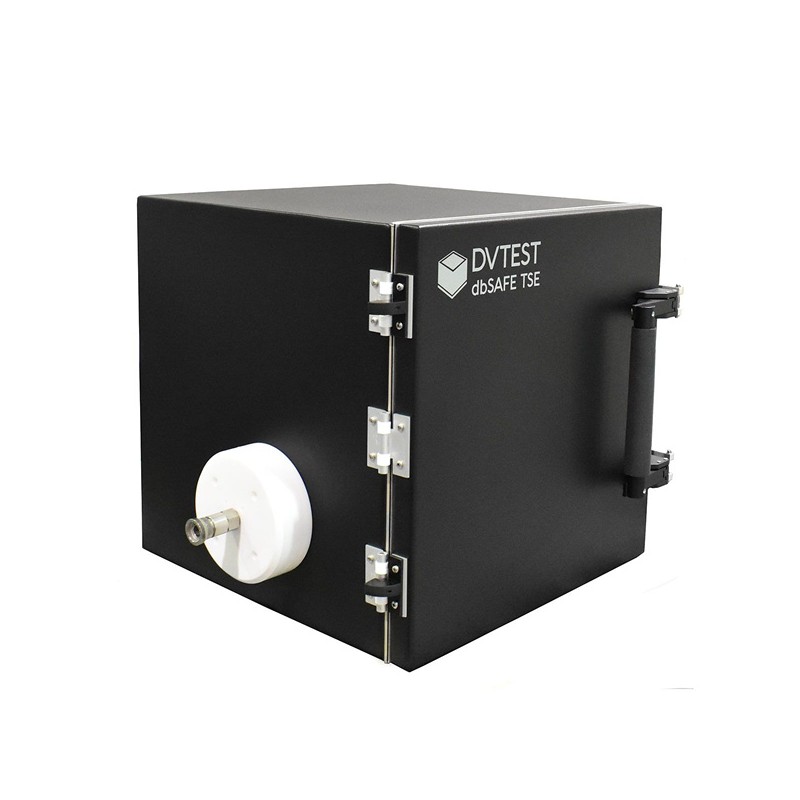

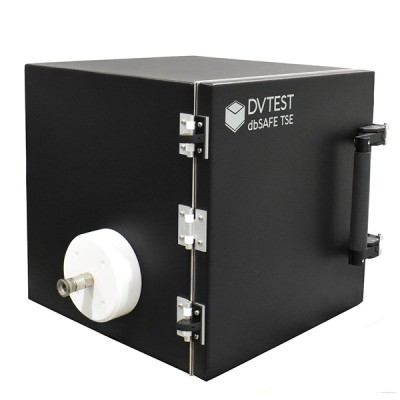

dbSAFE-TSE — Caisson de test thermique et RF

Caisson de test de haute qualité avec une capacité thermique, -80 °C à +180 °C, =100 dB, 300 MHz - 18 GH - dbSAFE-TSE DVTEST

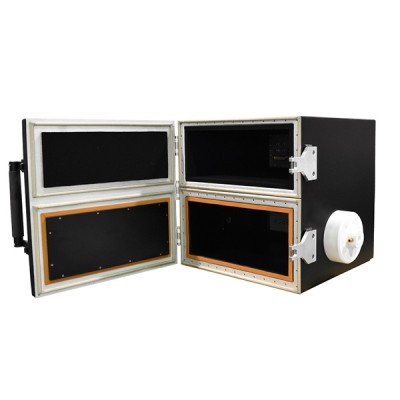

Le TSE utilise un l’architecture double-paroi dbSAFE pour fournir l’un des meilleurs environnements RF du marché.

Il est compatible avec toutes les plates-formes de conditionnement de température à air forcée.

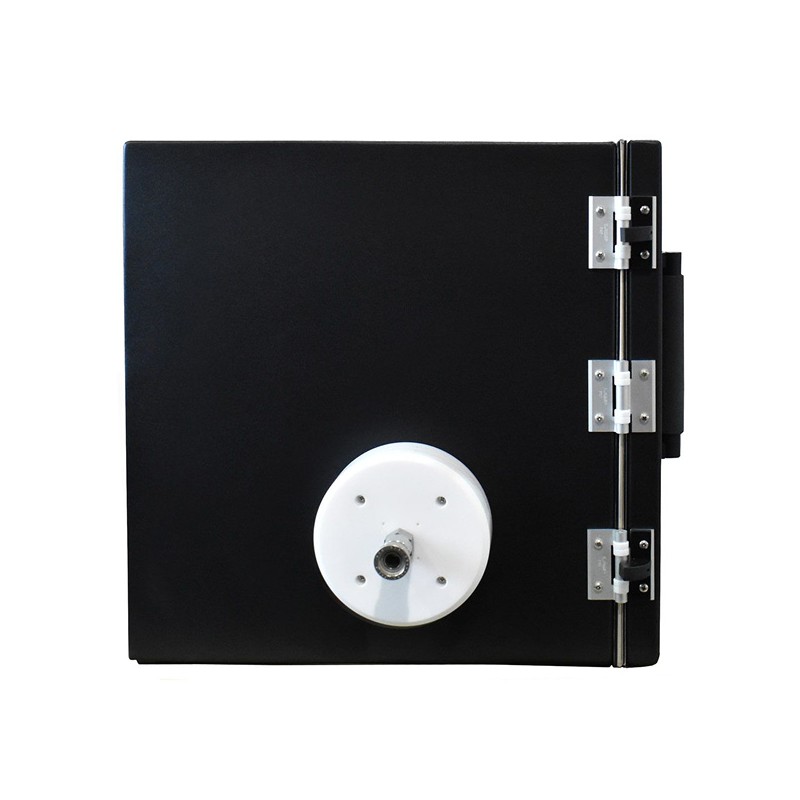

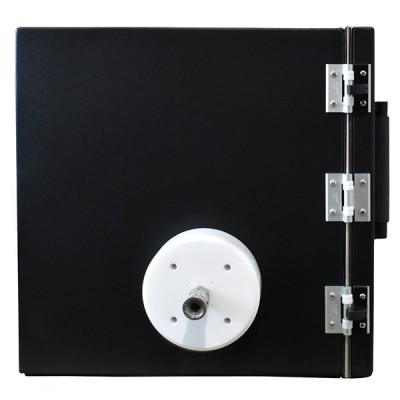

Ses entrée et sortie d’air sont dotées de la technologie de guide d’ondes DVTEST, garantissant aucune perte d’isolation au niveau des ouvertures d’air.

Un adaptateur antigel sur le port d’échappement empêche l’accumulation d’humidité.

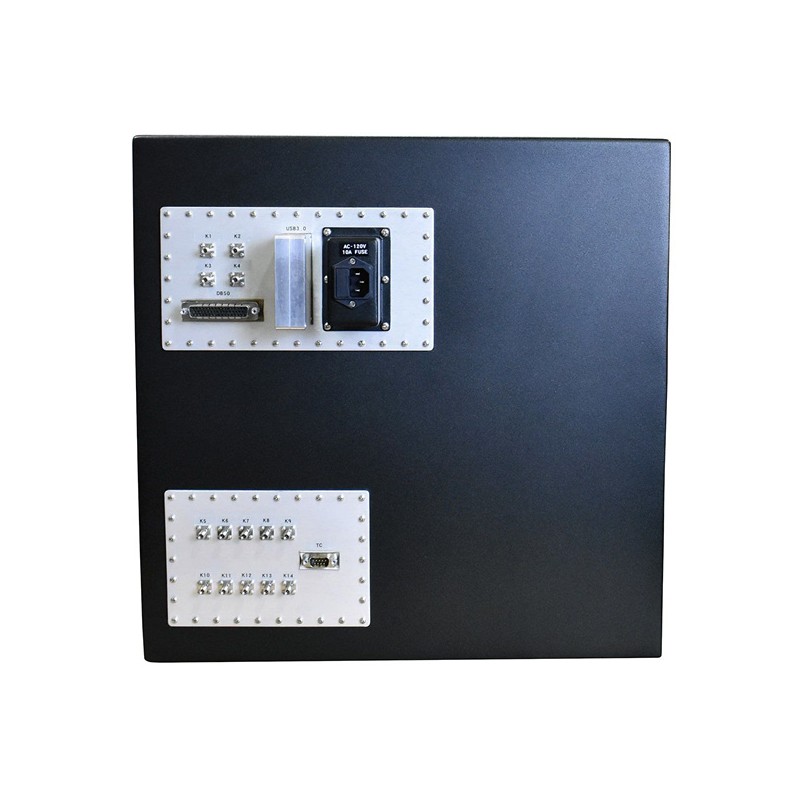

Son panneau d’E/S configurable, à double décalage, maintient l’isolement entre les blindages RF intérieurs et extérieurs.

Tailles personnalisées. Distribution d’air interne et supports disponibles en option.

Options du panneau d’E/S configurable :

• Connecteur SMA (F à F).
• Connecteur de type N (F à F).
• DB9 (filtré blindé).
• Module USB 2.0.
• Module ETHERNET 1 Gbit/s.
• Module AC 120 V (IEC-320 à NEMA 5R ; se renseigner pour d’autres tensions et cordons).
• Module DC 100 V/15 A (+,- bornes).
• Module HDMI 1.4.
• Connecteur BNC (F vers F).
• Connecteur TNC (F à F).
• Module AUDIO (jack 3,5 mm 4 fils).
• Module USB 3.0.
• DB15 (filtré blindé).
• DB25 (filtré blindé).
• TERMINAL EURO BLOC 20 POSITIONS.
• Module USB3.1 (connecteurs de type C).

CARACTÉRISTIQUES :

• Efficacité de blindage (dB) : 300 MHz - 3 GHz =100 dB, 3 GHz - 6 GHz = 90 dB, 6 GHz - 18 GHz = 80 dB.
• Type de châssis : structure en aluminium soudé.
• Traitement de surface : Tri-Shield© revêtu selon MIL-DTL-5541F.
• Style de chargement : Devant.
• Type de socle : Chariot en aluminium extrudé.
• Joint RF : Tresse double couche sur mousse.
• Absorbeur : Absorbeur en mousse à large bande avec perte.
• Dimensions internes (LxPxH) : 406 x 356 x 178 mm (1 ou 2 zones).
• Dimensions externes (LxPxH) : 495 x 502 x 483 mm.
• Garantie : 2 ans.
