MXO44-PRO — Oscilloscope numérique - 4 voies, 500 MHz + Options

Oscilloscope numérique 4 voies, 500 MHz + Options - MXO44-PRO | ROHDE & SCHWARZ.

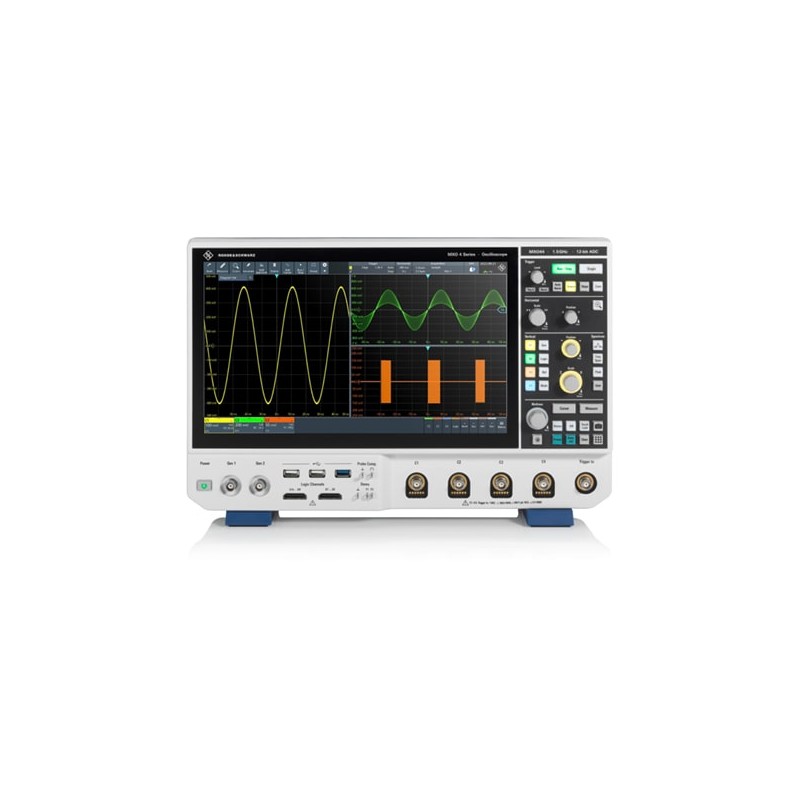

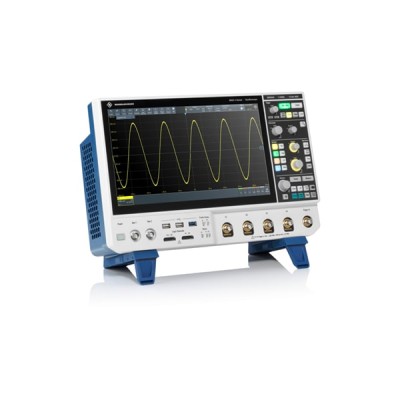

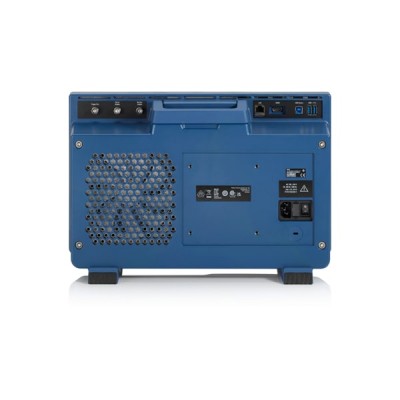

L’oscilloscope MXO44-PRO est un oscilloscope 4 voies - 500 MHz de la série MXO4 ROHDE & SCHWARZ.

La série MXO4 est la première d’une nouvelle génération d’oscilloscopes qui allie à la fois les performances du haut de gamme et un prix très attractif. Grâce au nouvel Asic MXO-EP Rohde & Schwarz, le MXO4 vous permettra d’en voir plus, plus rapidement et sans compromis.

Faites des mesures en toute rapidité sans dégrader vos performances. Le taux d’acquisition le plus rapide au monde, jusqu’à 4,5 millions de formes d’onde/s, capture et affichage du signal en temps réel (jusqu’à 90 %), ADC de 12 bits (18 bits en HD) et trigger digitaux.

Concentrer vos efforts sur l’analyse et non plus sur le réglage. Son interface utilisateur intuitive vous permet une prise en main en moins de 15 minutes.

En plus de sa fonction d’oscilloscope, l’appareil possède un analyseur de spectre de hautes performances.

Le package MXO44-PRO comprend en standard les options suivantes :

• MXO4-K510 : Déclenchement & décodage série faible débit (I²C/SPI/UART/RS-232/RS-422/RS-485).
• MXO4-K520 : Déclenchement & décodage série automobile (CAN/CAN FD/CAN XL/LIN).
• MXO4-K560 : Décodeur ethernet automobile - 10 BASE-T1S.
• MXO4-K31 : Analyse de puissance.
• MXO4-K36 : Analyse de réponse en fréquence.
• MXO4-K550 : Décodage série MPI basse vitesse - bus SPMI.
• MXO4-K530 : Décodage de protocoles ARINC429.
• MXO4-B6 : Générateur de formes d’ondes arbitraires, 100 MHz, 2 voies.

CARACTÉRISTIQUES :

• Bande passante : 500 MHz.
• Nombre de voies : 4.
• Nombre de voie logiques (options) : 16.
• Résolution c/RS-onvertisseur analogique/numérique : 12 Bits.
• Architecture : 18 b°its avec mode HD.
• Déclenchement /RS-numérique précis.
• Echantillonnage par voie : 2.5 Géchs/s.
• Taux d’échantillonnage : jusqu’à 5 Gsample/s.
• Canal standard mémoire : 400 Mpoints.
• Large écran tactile TFT couleurs de 13.3 pouces.
• Résolution élevée : 1920 × 1080 pixels.
• Fréquence d’échantillonnage : 5 GSa/s.
• Déclenchement & décodage série faible débit (I²C/SPI/UART/RS-232/RS-422/RS-485).
• Déclenchement & décodage série automobile (CAN/CAN FD/CAN XL/LIN).
• Décodeur ethernet automobile - 10 BASE-T1S.
• Analyse de puissance.
• Analyse de réponse en fréquence.
• Décodage série MPI basse vitesse - bus SPMI.
• Décodage de protocoles ARINC429.
• Générateur de formes d’ondes arbitraires, 100 MHz, 2 voies.
• Interface utilisateur : en français.
• Dimensions : 414 x 279 x 162 mm.
• Poids : 6 kg.
• Livré : avec 4 sondes.
