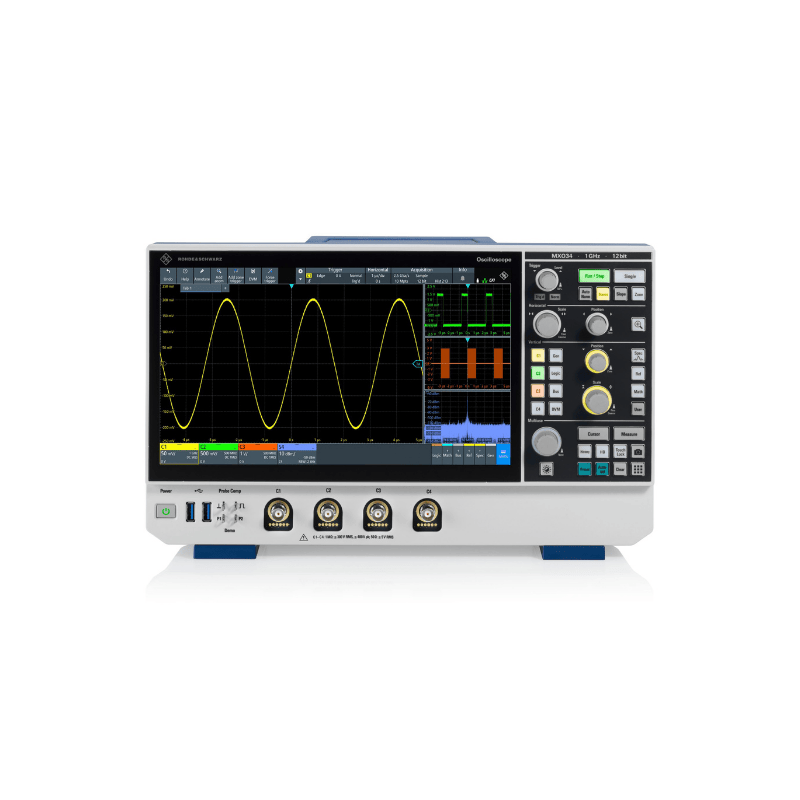

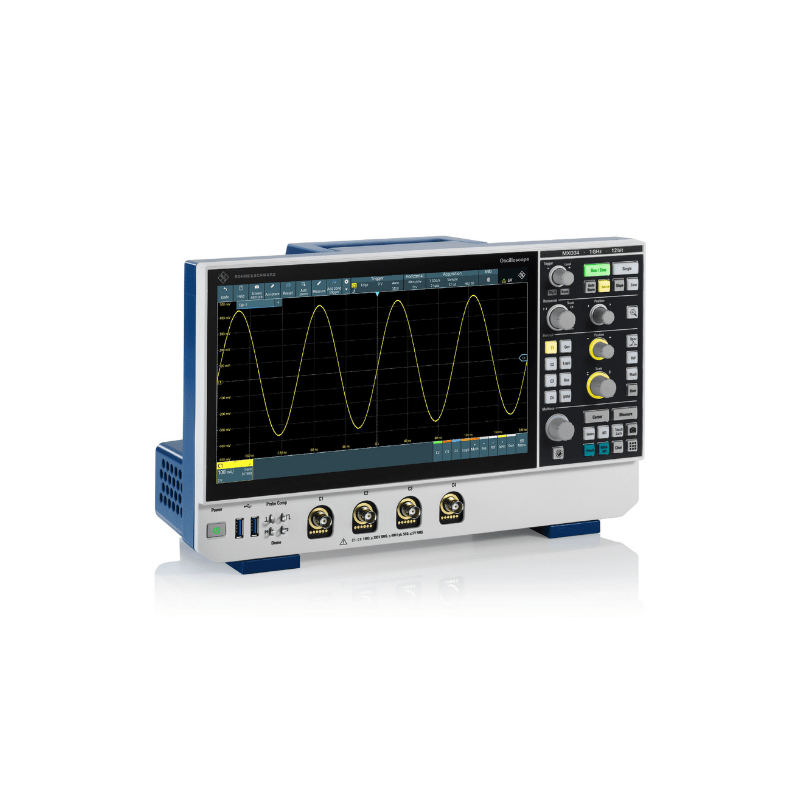

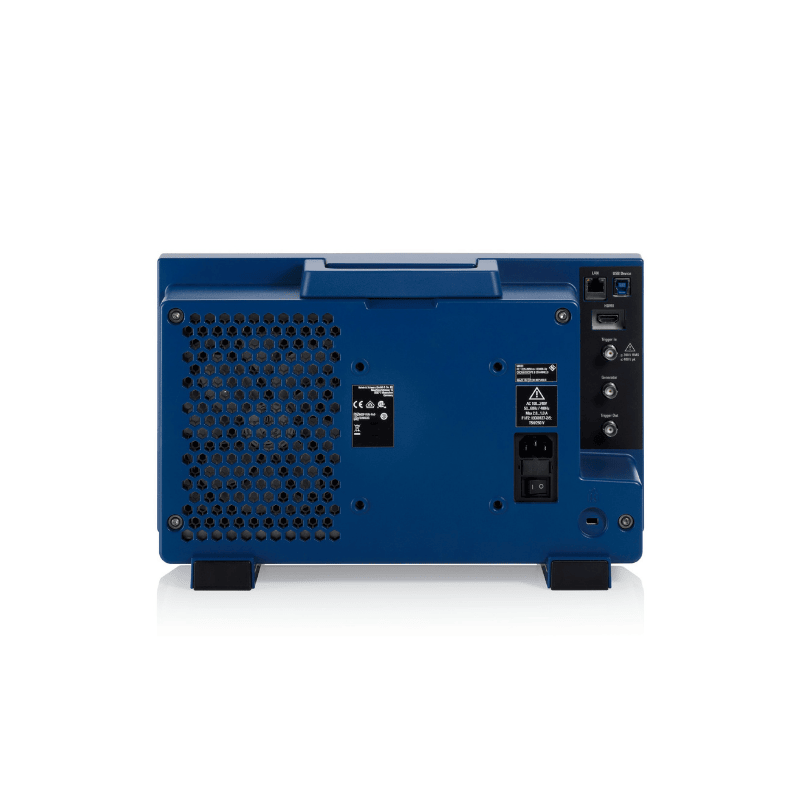

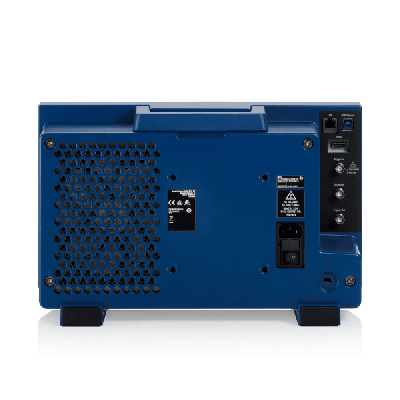

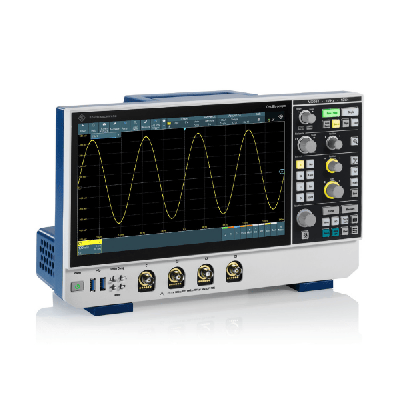

MXO34-3PK — Oscilloscope 350 MHz 4 voies +PK1

Oscilloscope 350 MHz 4 voies + PK1 - MXO34-3PK ROHDE & SCHWARZ.

Les oscilloscopes R&S®MXO3 combinent vitesse (4,5 millions de formes d’onde/s), précision (ADC 12 bits extensible à 18 bits HD) et compacité (oscilloscope 8 canaux 1 GHz le plus compact du marché : 4 kg, 5 HU).

Disponibles en configurations 4 ou 8 canaux analogiques de 100 MHz à 1 GHz avec upgrades logiciels, ils intègrent option MSO 16 canaux logiques et générateur arbitraire 50 MHz. La mémoire profonde responsive (125 à 500 Mpts/canal) et le trigger numérique haute sensibilité garantissent la capture fiable d’événements complexes. L’écran tactile Full HD 11,6" avec support VESA, port HDMI et OS Linux fermé offrent flexibilité et fiabilité industrielle.

Le package MXO34-3PK comprend en standard l’option PK1 :

MXO3-B6 : Générateur de forme d’onde arbitraire 50 MHz, 1 canal analogique.

MXO3-B105 : Upgrade mémoire 500 Mpoints.

MXO3-K31 : Analyse de puissance.

MXO3-K36 : Analyse de réponse en fréquence.

MXO3-K510 : Déclenchement & Décodage I2C/SPI/UART/RS232-422-485/NRZ.

MXO3-K520 : Déclenchement & Décodage CAN/CAN FD/CAN XL/LIN/SENT.

MXO3-K530 : Protocoles ARINC 429/MIL-STD-1553/SPACEWIRE

MXO3-K550 : Décodage MIPI BASSE VITESSE (SPMI, RFFE).

MXO3-K560 : Décodage ethernet automobile (10BASE-T1S).

CARACTÉRISTIQUES :

• Canaux analogiques : 4.
• Bande passante : 350 MHz.
• Taux d’échantillonnage : 2,5 GEch/s par canal, 5 GEch/s entrelacé.
• Résolution verticale : ADC 12 bits, jusqu’à 18 bits en mode HD.
• Profondeur mémoire : 500 Mpts par canal.
• Cadence d’acquisition : > 4,5 millions de formes d’onde/s.
• Écran : 11,6" Full HD tactile capacitif.
• Système d’exploitation : Linux (fermé).
• Générateur de forme d’onde arbitraire 50 MHz, 1 canal analogique.
• Analyse de puissance.
• Analyse de réponse en fréquence.
• Déclenchement & Décodage I2C/SPI/UART/RS232-422-485/NRZ.
• Déclenchement & Décodage CAN/CAN FD/CAN XL/LIN/SENT.
• Protocoles ARINC 429/MIL-STD-1553/SPACEWIRE.
• Décodage MIPI BASSE VITESSE (SPMI, RFFE).
• Décodage ethernet automobile (10BASE-T1S).

AUTRES MODÈLES :

• MXO34-1PK : Oscilloscope 4 voies 100 MHz + Package PK1.
• MXO34-2PK : Oscilloscope 4 voies 200 MHz + Package PK1.
• MXO34-5PK : Oscilloscope 4 voies 500 MHz + Package PK1.
• MXO34-10PK : Oscilloscope 4 voies 1 GHz + Package PK1.
• MXO38-1PK : Oscilloscope 8 voies 100 MHz + Package PK1.
• MXO38-2PK : Oscilloscope 8 voies 200 MHz + Package PK1.
• MXO38-3PK : Oscilloscope 8 voies 350 MHz + Package PK1.
• MXO38-5PK : Oscilloscope 8 voies 500 MHz + Package PK1.
• MXO38-10PK : Oscilloscope 8 voies 1 GHz + Package PK1.
