5522A FLUKE CALIBRATION
Accueil > Calibrateur électrique > Calibrateur multifonction > 5522A

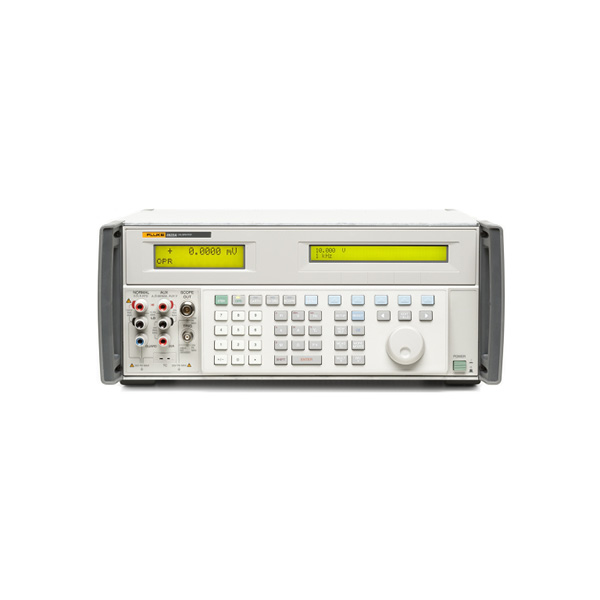

Calibrateur électrique multifonction haute précision 11 ppm - 5522A FLUKE CALIBRATION

Le calibrateur électrique multifonction 5522A permet d'étalonner un large éventail d'équipements. Ses fonctions de protection internes et externes le protègent contre les dégâts et facilitent son transport pour un étalonnage sur site ou en déplacement. L'étalonneur 5522A peut aussi être entièrement automatisé avec le logiciel de gestion d'étalonnage MET/CAL® Plus. C'est l'étalonneur idéal pour les professionnels de la métrologie qui ont besoin d'étalonner de nombreux types d'équipements électroniques et souhaitent un instrument transportable qui leur offre un haut retour sur investissement.

Le calibrateur électrique multifonction 5522A alimente (en tension et courant continus, en tension et courant alternatifs ou en courant avec plusieurs formes harmoniques et d'ondes) deux sorties de tension simultanées ou une sortie de tension et une sortie de courant, afin de simuler une alimentation DC et AC avec réglage de phase, résistance, capacité, thermocouples et résistances détectrices de température. Le calibrateur 5522A peut également mesurer la température et la pression du thermocouple en utilisant l'un des 29 modules de pression de la série Fluke 700. Deux options permettent d'étalonner en outre des oscilloscopes à 600 MHz ou 1,1 GHz. De plus, l'option de qualité de puissance 5520A-PQ permet au 5522A d'étalonner des instruments de mesure conformément aux normes de la CEI et d'autres organismes de réglementation.

Le calibrateur 5522A permet d'étalonner bon nombre des appareils de test électroniques :
- Mesureurs portables et fixes (analogiques et numériques) jusqu'à 6 chiffres.
- Pinces de courant et pinces multimètres.
- Thermocouples et RTD.
- Étalonneurs de processus.
- Enregistreurs de données.
- Enregistreurs graphiques et à bande.
- Wattmètres.
- Analyseurs d'harmoniques pour alimentation.
- Panneaux de mesure.
- Multimètres graphiques.
- Analyseurs de qualité de puissance (moyennant une option).
- Oscilloscopes, analogiques ou numériques, à 600 MHz ou 1,1 GHz (moyennant des options).
- Etc.

CARACTÉRISTIQUES :

- Tension continue : 0 à ± 1 020 V.
- Intensité continue : 0 à 20,5 A.
- Tension alternative :
> 1 mV à 1 020 V,
> 10 Hz à 500 kHz.
- Volt*Hertz : 1000 V@ 10 kHz/330 V@100 kHz.
- Intensité alternative :
> 29 µA à 20,5 A,
> 10 Hz à 350 kHz.
- Formes d'onde : Sinusoïdale, carré, triangle, sinusoïdale tronquée.
- Résistance : 0 à 1 100 MO.
- Capacité : 220 pF à 110 mF.
- Puissance (charges fantômes) : 20,9 kW.
- Contrôle de phase : 0,01 °.
- Thermocouple (température source et de mesure) : B, C, E, J, K L N R, S, T, U 10 µV/°C.
- RTD (température source) :
> Pt 385-100 O, Pt 3926-100 O Pt 3916-100 O, Pt 385-200 O, Pt 385-500 O, Pt385 1000 O, PtNi 385-120 O, (Ni120), Cu 427 10 O.
- Interfaces : RS-232, IEEE 488.
- Verrouillage de phase : Oui.
- Incertitude de fréquence : < 2,5 ppm.
- Référence de fréquence externe (10 MHz) : Oui.
- Étalonneur d'oscilloscope (en option) : Onde sinusoïdale nivelée de 5 mV à 5,5 Vpp max, fréquences de 50 à 600 kHz et 3,5 Vpp max à 1100 MHz ; temps de montée < 300ps, plusieurs fonctions de déclenchement, DC le plus bas, onde carrée et incertitude de synchronisation.
- Étalonneur de puissance (en option) : Harmonique composite, simulation d'oscillation, modes de simulation des fléchissements et gonflements.

AUTRES MODÈLES :

- 5522A/6 : Calibrateur électrique 5522A avec option d'étalonnage d'oscilloscope jusqu'à 600 MHz.
- 5522A/1GHZ : Calibrateur électrique 5522A avec option d'étalonnage d'oscilloscope jusqu'à 1 100 MHz.
- 5522-PQ : Calibrateur électrique 5522A avec option de qualité de puissance.
- 5522A-PQ/6 : Calibrateur électrique 5522A avec option de qualité de puissance et d'étalonnage d'oscilloscope jusqu'à 600 MHz.
- 5522A-PQ/1GHZ : Calibrateur électrique 5522A avec option de qualité de puissance et d'étalonnage d'oscilloscope jusqu'à 1 100 MHz.

À PROPOS DE FLUKE CALIBRATION :
Fondée en 1948, aux Etats-Unis, Fluke Corporation est le leader mondial dans la fabrication, la distribution et le service associé aux logiciels & équipements électroniques de test.
Fluke Corporation est aujourd’hui présent dans plus de 100 pays.
Sa Division Fluke Calibration regroupe différentes marques leader chacune dans leur domaine :
- Fluke (étalon électrique)
- DHI & Ruska (étalon en Pression & débit)
- Hart Scientific ( étalon en Température)
