5615-12-G — PRT standard secondaire, -200°C à +420°C + Borne G

PRT standard secondaire, 6,35 x 305 mm, -200 °C à +420 °C + broches en or - 5615-12-G FLUKE CALIBRATION.

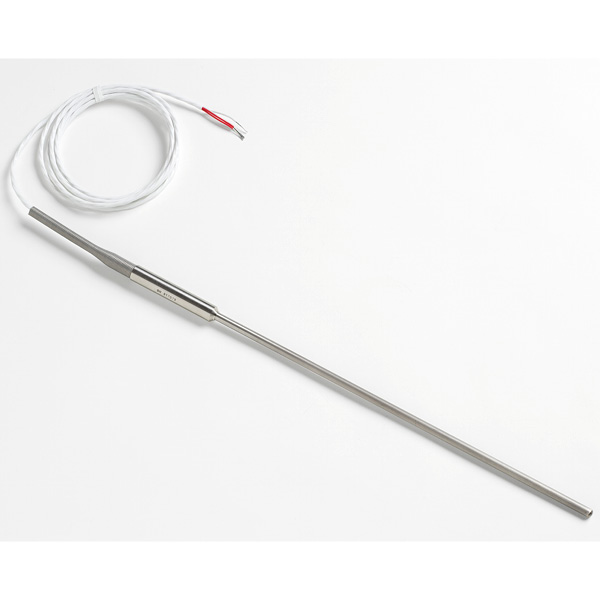

Le PRT 5615-12 est un thermomètre à résistance de platine doté d’une gaine Inconel™ 600 qui mesure 305 mm de long et présente un diamètre de 6,35 mm. Il s’agit d’un étalon de température de référence secondaire conçu pour combler le fossé entre les étalons de laboratoire les plus élevés et les emplacements des laboratoires industriels ou de second rang. Sa précision est de ± 0,012 °C à 0,01 °C. L’élément comporte un fil de platine de référence (pur à 99,999 %) pour offrir une stabilité excellente. Le fil est enroulé en serpentin et placé dans un mandrin où il est pris en charge uniformément de façon à quasiment éliminer l’hystérésis. La configuration électrique est un branchement à potentiel de courant à quatre fils qui élimine les effets de la résistance à fil de plomb.

Cette sonde à gaine Inconel™ dispose d’un élément de détection entièrement pris en charge, qui la rend plus durable que les SPRT. L’élément est protégé par un boîtier en céramique ultra-pure doté d’un joint hermétique en verre afin d’améliorer la stabilité à la sortie en enfermant l’humidité et les contaminants.

Cette sonde est étalonnée avec des coefficients ITS-90, ce qui la rend compatible avec de nombreux excellents appareils de mesure, notamment les modèles Fluke Calibration 1529 Chub-E4, 1560 Black Stack et 1502A Tweener. Elle comble le fossé entre une RTD industrielle de 100 ohms et un SPRT.

CARACTÉRISTIQUES :

• Plage de températures : -200 à +420 °C.
• Résistance nominale à 0 °C : 100 Ohms ± 0,10 Ohms.
• Coefficient de température : 0,0039250 W/W/°C.
• Précision : ± 0,024 °C à –200 °C ; ± 0,012 °C à 0 °C ; ± 0,035 °C à 420 °C.
• Répétabilité à court terme : ± 0,009 °C à 0,010 °C.
• Dérive : ± 0,007 °C à 0,010 °C.
• Longueur du capteur : 28 mm.
• Emplacement du capteur : 6,9 mm ± 3,3 mm depuis la pointe.
• Tolérance de diamètre de la gaine : ± 0,127 mm.
• Matériau de la gaine : Inconel™ 600.
• Résistance d’isolement minimum : 1 000 MOhms à 23 °C.
• Plage de températures de la jonction de transition : –50 à 200 °C.
• Dimensions de la jonction de transition : Diamètre de 71 mm x 13 mm.
• Longueur d’immersion maximum : 102 mm.
• Temps de réponse : 9 secondes, généralement.
• Auto-échauffement (dans un bain à 0 °C) : 50 mW/°C.
• Câble de type fil de sortie : En Téflon™ et isolé avec une chemise en Téflon™, 22 AWG.
• Longueur du fil de sortie : 183 cm.
• Plage de températures du fil de sortie : –50 à 200 °C.
• Étalonnage : Étalonnage accrédité par le NVLAP inclus, code laboratoire 200706-0.
• Borne G : broches en or.

AUTRES MODÈLES :

• 5615-6-X : PRT standard secondaire, 4,76 x 152 mm, -200 °C à +300 °C.
• 5615-9-X : PRT standard secondaire, 4,76 x 229 mm, -200 °C à +420 °C.
• 5615-12-X : PRT standard secondaire, 6,35 x 305 mm, -200 °C à +420 °C.

La borne X est à spécifier ces 9 bornes :

A : INFO-CON pour 914X.

B : fil nu.

D : DIN 5 broches pour thermomètres Tweener.

G : broches en or.

J : fiches banane.

L : mini cosses à fourche.

M : mini fiches banane.

P : INFO-CON pour 1523 ou 1524.

S : cosses à fourche.
