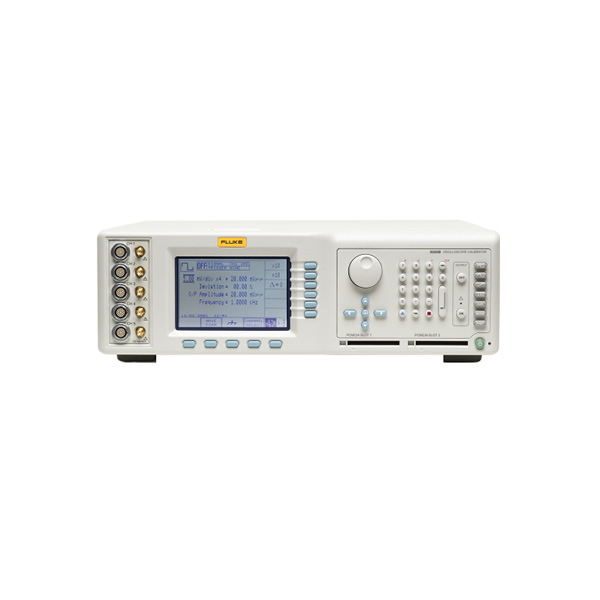

| | | | Etalonneur d'oscilloscope - 9500B FLUKE CALIBRATION
L'étalonneur 9500B offre une automatisation réelle et intégrale du processus d'étalonnage d'un instrument grâce à l'utilisation de ses sondes actives uniques.
Avec ce modèle, tous les signaux requis pour l'étalonnage complet d'un oscilloscope sont générés dans des sondes amovibles, situés à distance de la structure centrale de l'étalonneur.
Les sondes sont connectés directement à l'entrée de l'oscilloscope sans besoin de câbles supplémentaires.
Les opérations de contrôle et de commutation des formes d'onde sont réalisées sous le contrôle de la structure centrale, mais à l'intérieur de la sonde elle-même, en général à seulement quelques millimètres de l'entrée et des amplificateurs de l'oscilloscope. Comme chaque structure centrale est capable de contrôler jusqu'à cinq sondes, tous les signaux requis pour étalonner un oscilloscope à 4 voies avec un déclencheur externe peuvent être fournis, contrôlés et commutés, sans nécessiter l'intervention d'un opérateur ou le recours à la commutation externe.
CARACTÉRISTIQUES :
Tension DC :
- Amplitude : ± 1 m+I16V à ± 200 V pour 1 MOhm / ± 1 mV à ± 5 V pour 50 Ohm,
- Précision : ± (0,025 % + 25 µV),
- Plage : 1, 2, 5 ou 1, 2, 2? 5, 4, 5 ou continue,
- Déviation : ± 11,2 %.
Onde carrée :
- Amplitude :
> Plage : 40 µV à 200 V de crête à crête pour 1 MOhm / 40 µV à 5 V de crête à crête pour 50 Ohm,
> Polarité : positive, négative ou symétrique au niveau du sol,
> Précision (10 Hz à 10 kHz) : <1 mV ± (1 % + 10 µV) / 1 mV-21 mV ± (0,1 % + 10 µV),
> Plage : 1, 2, 5 ou 1, 2, 2, 5, 4, 5 ou continue,
> Déviation : ± 11,2 %.
- Temps de montée/descente : <100 V <150 ns / >=100 V <200 ns.
- Aberrations : <2 % à la crête pour les premiers 500 ns.
- Fréquence :
> Plage : 10 Hz à 100 kHz,
> Précision : ± 0,25 ppm,
> Plage : 1, 2, 5 ou 1, 2, 2,5, 4, 5 ou continue.
Impulsion du flanc inférieur :
- Amplitude :
> Plage : 5 mV à 3 V de crête à crête pour 50 Ohm,
> Précision : +50 ps à -150 ps,
> Plage : 1, 2, 5 ou 1, 2, 2,5, 4, 5 ou continue.
- Temps de montée/descente : 500 ps, retour à la terre.
- Rapport Mk/Sp : 1:9.
- Aberrations (pour VSWR 1.2:1) : Crête <± à 8 GHz / Crête <± 1,5 % à 3 GHz (premiers 10 ns).
- Fréquence :
> Plage : 10 Hz à 2 MHz,
> Précision : ± 0,25 ppm,
> Plage : 1, 2, 5 ou 1, 2, 2, 5, 4, 5 ou continue.
Impulsion du flanc supérieur :
- Amplitude :
> Plage : 1 mV à 200 V de crête à crête pour 1 MOhm / 1 mV à 5 V de crête à crête pour 50 Ohm,
> Précision : ± 3 %,
> Plage : 1, 2, 5 ou 1, 2, 2,5, 4, 5 ou continue.
- Temps de montée/descente : <100 V <150 ns / >=100 V <200 ns.
- Rapport Mk/Sp : 1:1.
- Aberrations : Crête <2 % pour les premiers 500 ns.
- Fréquence :
> Plage : 10 Hz à 100 kHz,
> Précision : ± 0,25 ppm,
> Plage : 1, 2, 5 ou 1, 2, 2, 5, 4, 5 ou continue.
Marqueurs temporels :
- Styles : Carré/sinusoïde, impulsion ou triangle étroit.
- Carré/sinusoïde :
> Carré périodique : 10 ns à 55 s,
> Sinusoïdal périodique : 450 ps à 10 ns.
- Impulsion :
> Période : 1 µs à 55 s,
> Temps de montée/descente : 2,5% de la période.
- Plage : 1, 2, 5 ou 1, 2, 2, 5, 4, 5 ou continue pour la période de toutes les formes d'onde.
- Précision de la temporisation : Normale ± 0,25 ppm.
- Scintillement de la temporisation : 10 ps de crête à crête.
- Déviation : ± 45 % pour la période.
- Amplitude : 100 mV à 1 V de crête à crête.
- Sous-division : 1 marqueur sur 10 peut être défini sur une amplitude supérieure pour des périodes ± 1 µs pour toutes les formes d'onde.
Courant :
- Amplitude :
> Courant continu : ± 100 µA à ± 100 mA,
> Onde carré : 100 µA à 100 mA de crête à crête.
- Précision : ± (0,25 % + 0,5 µA).
- Fréquence : 10 Hz à 100 kHz
> Précision : ± 0,25 ppm,
> Plage : 1, 2, 5 ou 1, 2, 2, 5, 4, 5 ou continue.
AUTRES MODÈLES :
La série 9500B comporte plusieurs versions:
- 9500B/400 400MHz.
- 9500B/600 600MHz.
- 9500B/1100 1100MHz.
- 9500B/3200 3200MHz.
- 9500B/6000 6000MHz.
Les sondes actives disponibles :
- 9510 1100 MHz 500ps.
- 9530 3200 MHz 150ps et 500 ps.
- 9560 6000 MHz 70 ps.
- 9550 25 ps uniquement pour vérifier la Bp des oscilloscopes jusqu'à 14 GHz.
Chaque version peut être mise à niveau à une fréquence supérieure ultérieurement.
