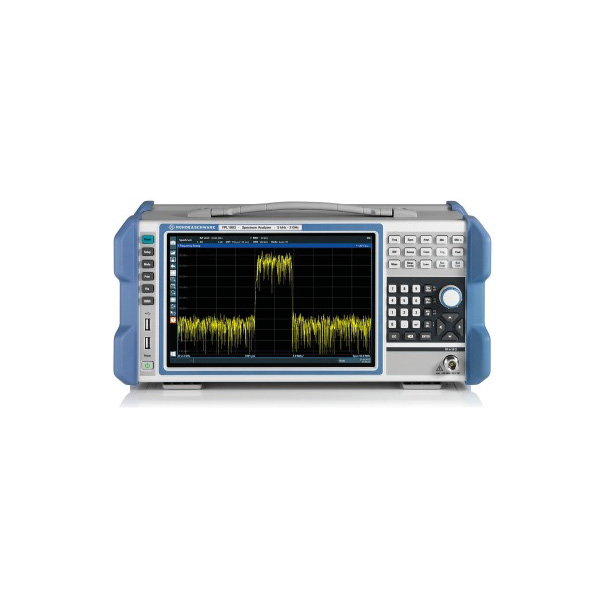

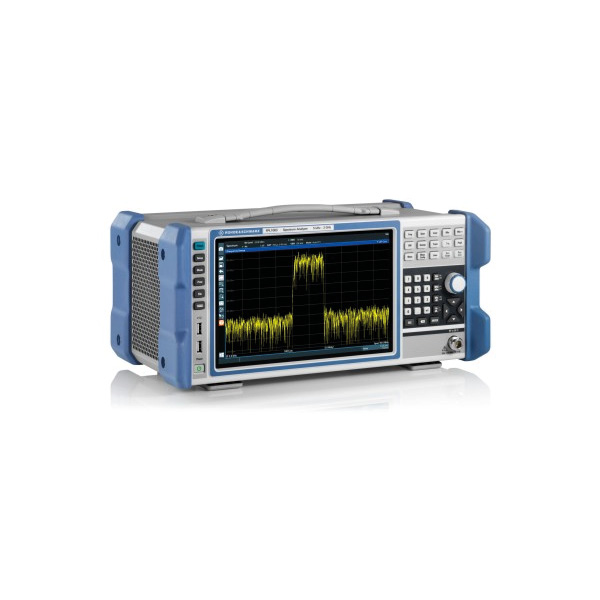

| | | | Analyseur de spectre 5KHz - 26.5 GHz - FPL1026 ROHDE & SCHWARZ.
La série R&S® FPL est une gamme d'analyseurs de spectre alliant hautes performances RF et compacité (profondeur 23 cm, 6 à 7,7 kg selon le modèle). Dotée d'un écran tactile 10,1" (1280 × 800 px) aussi intuitif qu'un smartphone, elle couvre une large variété de tâches de mesure : analyse de spectre, mesures de puissance haute précision avec sondes, analyse de signaux analogiques et numériques, mesures de bruit de phase, facteur de bruit et réponse en fréquence. Opérable sur secteur ou sur batterie (option), la série FPL est adaptée aux laboratoires RF, centres de test, production, maintenance et mesures de terrain.
CARACTÉRISTIQUES :
- Plage de fréquence (AC couplé) : 5 kHz à 26,5 GHz.
- Résolution en fréquence : 0,01 Hz.
- Bruit de phase SSB (f=1 GHz, offset 10 kHz) : < –105 dBc (1 Hz) ; –108 dBc (typ.).
- DANL typique (préampli désactivé, 5 MHz–3 GHz) : –150 dBm (typ.).
- DANL typique (préampli désactivé, 20–26,5 GHz) : –135 dBm (typ.).
- DANL typique (préampli activé opt. B22, 10 MHz–2 GHz) : –163 dBm (typ.).
- DANL typique (préampli activé opt. B22, 18–26,5 GHz) : –158 dBm (typ.).
- TOI (300 MHz–3 GHz / 14–20 GHz) : > 17 dBm / > 15 dBm (typ.).
- Incertitude totale de mesure (1 MHz–3 GHz / 14–26,5 GHz) : 0,5 dB / 1,8 dB.
- Largeur de bande I/Q (standard / opt. B40 + B11) : 12,8 MHz / 40 MHz.
- Bande passante temps réel (opt. K41R + B40) : 1 MHz à 40 MHz.
- POI – durée minimale à 100 % (opt. B40) : 4,2 µs (nom.).
- Vieillissement référence fréquence (opt. B4 OCXO) : 1 × 10?7/an.
- Écran : 10,1" LCD TFT couleur, 1280 × 800 px.
- Dimensions (L × H × P) : 408 × 186 × 235 mm.
- Poids : 7 kg.
- Alimentation secteur : 100 V à 240 V ±10 %, 50/60 Hz.
- Consommation nominale : 85 W (nom.).
- Connecteur entrée RF : Port adaptatif 2,92 mm femelle, 50 O.
Applications typiques
- Analyse de spectre jusqu'à 26,5 GHz (bandes K/Ka : satellite, radar automobile, 5G mmWave).
- Analyse de spectre en temps réel jusqu'à 40 MHz (opt. K41R + B40 + B11).
- Validation de systèmes de communication et radar en bandes K et Ka2
- Analyse de signaux vectoriels mono-porteuse (opt. K70) et DVB-S2X (opt. K70M)2
- Mesure de puissance avec sondes R&S® NRP (opt. K9).
- Mesures du facteur de bruit et du gain (opt. K30 + B5).
- Mesure du bruit de phase (opt. K40).
- Surveillance réglementaire de bandes de fréquence (opt. K41R).
- Pré-conformité CEM (opt. K54).
- Mesure sur batteries – autonomie 2,0 h (opt. B31).
AUTRES MODÈLES :
- FPL1003 : Analyseur de spectre portable 5KHz-3GHz.
- FPL1007 : Analyseur de spectre portable 5KHz-7GHz.
- FPL1014 : Analyseur de spectre portable 5KHz-14GHz.
- FPL1044 : Analyseur de spectre portable 10Hz-44GHz.
Rohde & Schwarz, société allemande, développe et produit, depuis ses origines, des produits et solutions orientés vers les applications très spécialisées dans les domaines de la communication sans fil, le broadcast & media, la cybersécurité et l’électronique automobile, aérospatiale et industrielle
La majeure partie du R&D (16% du chiffre d’affaires) et de la fabrication est située en Allemagne soit environ 6000 salariés sur plus de 10000 présents dans le monde.
En 2005, la société a décidé d’acquérir la société Hameg, spécialisée dans l’instrumentation d’entrée de gamme. Ce rachat stratégique est le point de départ d’une extension de gamme vers l’instrumentation plus généraliste.
Depuis peu, les produits "ex-Hameg" ont été relabellisés en Rohde & Schwarz et de gros efforts de développement ont été déployés pour introduire de nouvelles gammes de produits très innovants et « upgradables »par logiciel. |
| | | |
| |
|
|
| |
|
