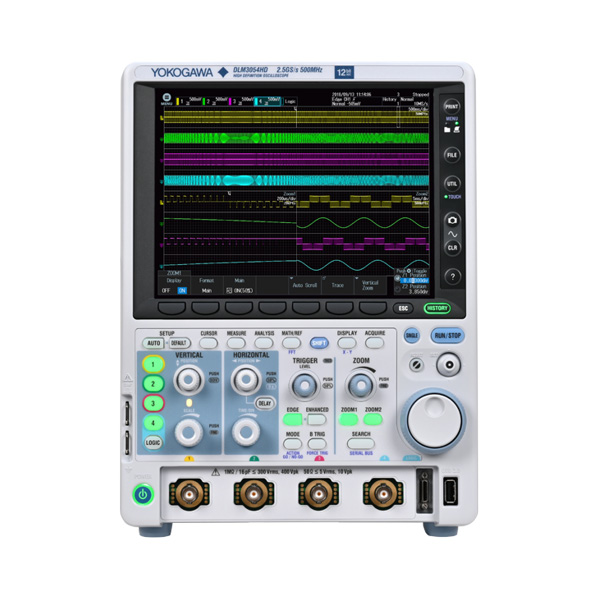

Série DLM3000HD — Oscilloscope 4 voies 350MHz et 500Hz

Oscilloscope 4 voies 350 MHz et 500 Hz - Série DLM3000HD Yokogawa.

Idéal pour une utilisation quotidienne par les ingénieurs.

L’oscilloscope haute définition de la série DLM3000HD est le dernier né dans la gamme d’oscilloscopes Yokogawa Test & Measurement. Le DLM3000HD est aussi supporté par le nouveau logiciel IS8002CDV Classic Data Viewer (CDV).

L’adaptabilité est essentielle au développement de technologies dans les semi-conducteurs de puissance et la mécatronique.

Conçu pour être extrêmement polyvalent et personnalisable, le DLM3000HD répond aux besoins les plus exigeants des différentes industries comme les véhicules électriques, le contrôle moteur et la conception de système électronique à faible consommation.

Avec une haute résolution jusqu’à 16 bits, la meilleure vitesse de démarrage de sa catégorie, la capacité à prendre en charge des mesures jusqu’à 8 voies (en synchronisant deux appareils), une immunité élevée au bruit pour les environnements difficiles, et bien plus encore, la série DLM3000HD permet une navigation facile à travers une multitude de fonctionnalités d’analyse.

La configuration automatique des bus série en font un outil indispensable pour les ingénieurs et chercheurs de l’industrie automobile.

Pour concevoir des moteurs électriques performants et fiables, un grand nombre de voies sont nécessaires. Fondé sur des composants de puissance modernes, le développement de ces moteurs requière un grand nombre de voies ainsi qu’une vitesse d’échantillonnage élevée.

La nouvelle fonctionnalité DLMSync permet de synchroniser deux DLM3000HD et d’étendre le nombre de voies d’analyse pour collecter encore plus d’informations sur les caractéristiques et le comportement des systèmes électroniques.

Le DLM3000HD peut être utilisé comme un oscilloscope mixte à 3 voies analogiques et 8 voies logiques, avec toutes les voies actives simultanément.

CARACTÉRISTIQUES :

• Tension : 300 Vrms.
• Echantillonnage : 2,5Géchs/s.
• Mémoire : jusqu’à 1 Gpts.
• Nombre de voies : 4.
• Décodage des bus UART, IC, SPI, CAN FD, LIN, SENT, CXPI.
• Analyse de puissance.
• Interfaces : Ethernet Gigabit et USB 3.0.

MODÈLES DISPONIBLES :

• DLM3034HD : 4 voies analogiques + 8 voies logiques à 350 MHz.
• DLM3054HD : 4 voies analogiques + 8 voies logiques à 500 MHz.
