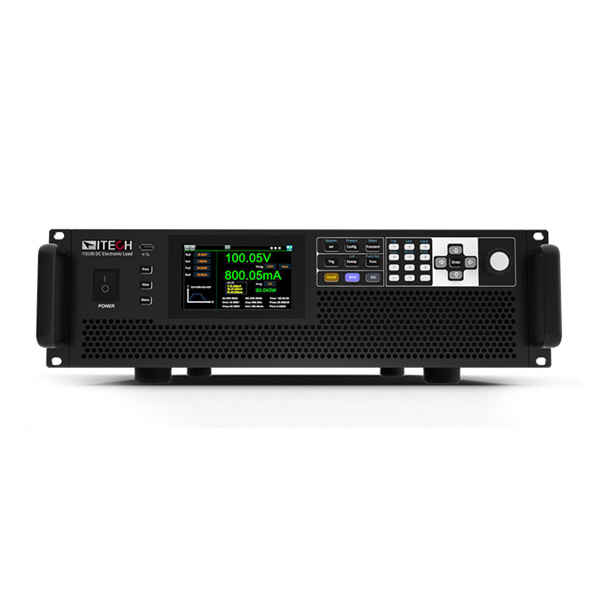

| | | | Charges électroniques ultra-dynamique pour les essais avancés des batteries et de l'électronique de puissance - De 2 kW à 86,4 kW - Série IT8100A | ITECH
La série IT8100A | ITECH est une nouvelle génération de charges électroniques DC programmables conçue pour les applications exigeant une réponse dynamique extrêmement rapide et des fonctions avancées d'analyse des batteries. Reprenant l'architecture haute performance de la série IT8100E, elle y ajoute des fonctionnalités exclusives, notamment la spectroscopie d'impédance électrochimique (EIS), faisant de l'IT8100A une solution particulièrement adaptée au développement des batteries, des systèmes de stockage d'énergie et des convertisseurs de puissance.
Grâce à des temps de montée en courant pouvant atteindre 150A/µs, une fréquence dynamique jusqu'à 50 kHz et un temps de réponse de seulement 8 µs, la série reproduit fidèlement les variations de charge rencontrées dans les alimentations à découpage, les convertisseurs DC/DC, les chargeurs rapides, les piles à combustible ou les alimentations pour serveurs d’intelligence artifcielle (IA). Elle permet ainsi de caractériser avec précision le comportement dynamique des systèmes électroniques de puissance dans les conditions de fonctionnement les plus sévères.
La série se distingue également par l'intégration de la spectroscopie d'impédance électrochimique (EIS). Cette technique permet de mesurer l'impédance complexe d'une cellule ou d'une batterie sur une plage de fréquences, afin d'évaluer son état de santé (SOH), ses performances électrochimiques et son vieillissement. Les essais EIS, traditionnellement réalisés avec un équipement dédié, peuvent ainsi être intégrés directement dans le banc d'essais, simplifiant les procédures de caractérisation et réduisant les coûts d'instrumentation.
Disponible en 60V, 150V, 600V et 1 200V, avec des puissances de 2 kW à 86,4 kW, elle bénéficie d'une architecture maître-esclave par fibre optique permettant d'atteindre jusqu'à 1,8 MW. Son interface graphique tactile, ses fonctions Oscilloscope, Data Logging, LIST, Sequence et Sweep ainsi que ses nombreuses interfaces de communication facilitent son intégration dans les bancs d'essais automatisés dédiés à la R&D, à la validation et à la production.
Au-delà de ses performances dynamiques, elle constitue une véritable plateforme de caractérisation des batteries. Elle associe une fonction avancée de décharge de batteries (CC, CR et CP) à la spectroscopie d'impédance électrochimique (EIS). Il devient ainsi possible de réaliser, sur un même équipement, des essais de capacité, de caractériser l'impédance d'une cellule ou d'un pack, d'évaluer son état de santé (SOH) et de suivre son vieillissement. Cette combinaison réduit le nombre d'instruments nécessaires sur le banc d'essais et simplifie considérablement les campagnes de validation des batteries lithium-ion.
CARACTÉRISTIQUES :
- Puissance : de 6 kW à 86,4 kW (150V) / de 6 kW à 72 kW (600V & 1200V).
- Tensions : 60V / 150V / 600V / 1200V.
- Fonctionnement parallèle jusqu'à 1,8 MW (150V) / 1,5 MW (600V & 1200V).
- Modes de base : CC / CV / CP / CR.
- Modes avancés : CE / CC Sine / CC Pulse / Table.
- Modes combinés : CC+CR / CR+CV / CC+CV / CP+CV / CC+CR+CV+CP.
- Dynamic Load jusqu'à 50 kHz.
- Slew Rate jusqu'à 150 A/µs.
- Surcharge 1,5× (=60 s, Ta = 25°C).
- Surcharge transitoire 4× (=1 ms, Ta = 25°C).
- Fonction CC Pulse.
- Fonction Table V/I programmable.
- Fonction EIS intégrée.
- Affichage Bode et Nyquist.
- DVM 5½ digits intégré.
- Modes LIST / Sweep / Sequence.
- Fonction Battery Discharge.
- Test automatique OCP / OPP.
- Oscilloscope et Data Logging intégrés.
- Interfaces standards : LAN / USB / CAN.
- Interfaces en option : GPIB / RS232 / Analogique.
- Haute densité de puissance : jusqu'à 7,2 kW en 3U.
APPLICATIONS :
- Caractérisation de semi-conducteurs de puissance.
- Validation de convertisseurs DC/DC.
- Tests d'alimentations pour serveurs IA.
- Analyse de batteries et piles à combustible.
- Tests de systèmes de stockage d'énergie.
- Validation de modules de puissance.
- Tests de bornes de recharge EV et BOBC.
- Tests Solar Array I-V.
- Tests eVTOL & UAV.
- Tests de dispositifs de protection de puissance.
- Tests OCP / OPP.
MODÈLES DISPONIBLES :
60V :
IT8102A-60-800 : 60V | 800A | 2 kW
IT8104A-60-1600 : 60V | 1600A | 4 kW
IT8106A-60-2400 : 60V | 2400A | 6 kW
150V :
IT8107A-150-600 : 150V | 600A | 7,2 kW
IT8110A-150-800 : 150V | 800A | 10 kW
IT8114A-150-1200 : 150V | 1200A | 14,4 kW
IT8121A-150-1800 : 150V | 1800A | 21,6 kW
IT8128A-150-2400 : 150V | 2400A | 28,8 kW
IT8136A-150-3000 : 150V | 3000A | 36 kW
IT8143A-150-3600 : 150V | 3600A | 43,2 kW
IT8150A-150-4200 : 150V | 4200A | 50,4 kW
IT8157A-150-4800 : 150V | 4800A | 57,6 kW
IT8164A-150-5400 : 150V | 5400A | 64,8 kW
IT8172A-150-6000 : 150V | 6000A | 72 kW
IT8179A-150-6600 : 150V | 6600A | 79,2 kW
IT8186A-150-7200 : 150V | 7200A | 86,4 kW
600V :
IT8106A-600-420 : 600V | 420A | 6 kW
IT8108A-600-560 : 600V | 560A | 8 kW
IT8112A-600-840 : 600V | 840A | 12 kW
IT8118A-600-1260 : 600V | 1260A | 18 kW
IT8124A-600-1680 : 600V | 1680A | 24 kW
IT8130A-600-2100 : 600V | 2100A | 30 kW
IT8136A-600-2520 : 600V | 2520A | 36 kW
IT8142A-600-2940 : 600V | 2940A | 42 kW
IT8148A-600-3360 : 600V | 3360A | 48 kW
IT8154A-600-3780 : 600V | 3780A | 54 kW
IT8160A-600-4200 : 600V | 4200A | 60 kW
IT8166A-600-4620 : 600V | 4620A | 66 kW
IT8172A-600-5040 : 600V | 5040A | 72 kW
1200V :
IT8106A-1200-240 : 1200V | 240A | 6 kW
IT8108A-1200-320 : 1200V | 320A | 8 kW
IT8112A-1200-480 : 1200V | 480A | 12 kW
IT8118A-1200-720 : 1200V | 720A | 18 kW
IT8124A-1200-960 : 1200V | 960A | 24 kW
IT8130A-1200-1200 : 1200V | 1200A | 30 kW
IT8136A-1200-1440 : 1200V | 1440A | 36 kW
IT8142A-1200-1680 : 1200V | 1680A | 42 kW
IT8148A-1200-1920 : 1200V | 1920A | 48 kW
IT8154A-1200-2160 : 1200V | 2160A | 54 kW
IT8160A-1200-2400 : 1200V | 2400A | 60 kW
IT8166A-1200-2640 : 1200V | 2640A | 66 kW
IT8172A-1200-2880 : 1200V | 2880A | 72 kW
