| | | | Caméra Acoutherm professionnelle – Série V-MiX | FOTRIC

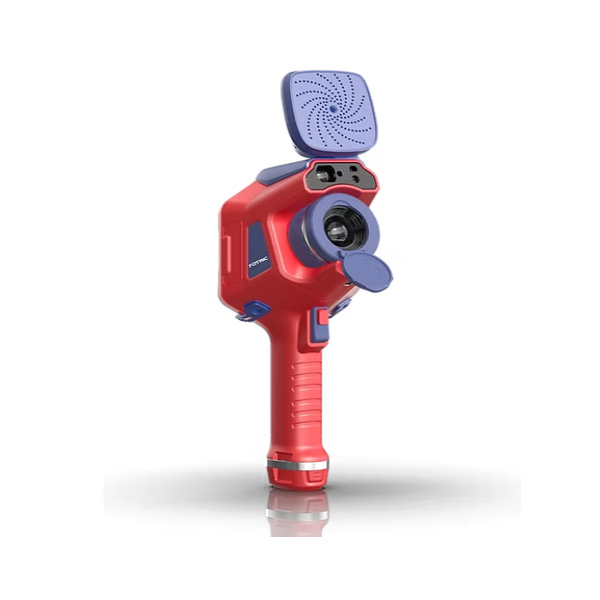

La série V-MiX de FOTRIC est la nouvelle référence pour l’inspection thermique et acoustique portable professionnelle. Les caméras V-MiX révolutionnent le diagnostic industriel grâce à la technologie AcouTherm (2-en-1). En combinant l’imagerie thermique haute définition et l’imagerie acoustique holographique, elle offre une détection rapide, précise et fiable des défaillances invisibles à l’œil nu.
Deux technologies complémentaires dans un seul appareil :
- Avec son capteur thermique 640×480 pixels (sensibilité <30 mK) et sa matrice de 162 microphones MEMS, la V-MiX permet d’identifier les fuites de gaz, d’air comprimé ou de vide, les décharges partielles dans les équipements électriques ou encore les échauffements anormaux sur les machines, moteurs ou pipelines.
- Son mode MiX, unique sur le marché, superpose les données thermiques et acoustiques pour offrir une analyse croisée immédiate sur site, sans outil supplémentaire.
Des fonctionnalités intelligentes au service du terrain - Grâce à ses algorithmes embarqués MagicThermal®, TurboFocus®, IREdge® et T-FFTD®, la V-MiX facilite l’interprétation des anomalies et automatise la détection des défauts, même pour les utilisateurs non spécialistes.
Robuste et ergonomique pour le terrain – Cette série a été pensée pour les environnements industriels les plus exigeants ! La V-MiX intègre un écran tactile HD protégé par verre Gorilla, une autonomie allant jusqu’à 4 heures, des annotations vocales et textuelles intégrées, une connectivité complète (Wi-Fi, USB, Bluetooth, HDMI).
Un outil prédictif au cœur de la maintenance 4.0 - Associée aux logiciels AnalyzIR® et NaviPdM®, lasérie V MiX permet de réaliser des analyses approfondies, des suivis de tendances et des rapports automatisés, intégrés à vos programmes de maintenance prédictive.
AVANTAGES :
- 2 modèles pour répondre à vos exigences.
- Double capteur - thermique + acoustique | Solution unique sur le marché !
> Thermique : capteur 640×480 (résolution V7-MiX), sensibilité (IR) <30 mK, & plusieurs options d’objectifs interchangeables.
> Acoustique : 162 microphones MEMS captant des signaux jusqu’à 100 m (0,3–100 m) pour détecter fuites, décharges partielles, vibrations, …
- 3 modes de fonctionnement :
> Thermique (infrarouge),
> Acoustique,
> MiX - Affichage simultané des images thermiques et acoustiques pour une analyse croisée immédiate des anomalies.
- Large plage de température mesurable – de -20°C à +1550°C (option).
- Mise au point automatique – assistée par laser, contraste thermique ou tactile.
- Lentille / objectif interchangeable.
- Ergonomie et simplicité d’utilisation – grand écran tactile, menus simplifiés, logiciel d’analyse & IA intégrée.
- Technologies embarquées :
> MagicThermal® & IREdge - Reconnaissance IA et renforcement du contour pour faciliter l’analyse visuelle,
> T-DEF® - Mélange d’images thermiques et visibles, avec un niveau de transparence réglable de 0 à 100%,
> TWB (Thermal White Balance) – ajustement de la palette de couleurs > visualisation plus claire de la répartition des températures,
> T-FFTD® - Mode retard de signal acoustique, utile pour décharges intermittente,
> NaviPdM® (option) – Assistant IA.
- Connectivité complète.
- Polyvalence d’application.
- Resistance au test de chute (2 mètres).
- 2 ans de garantie.
Pourquoi adopter la V-MiX ?
- Gain de temps & efficacité - plus besoin d’outils multiples, modes combinés.
- Précision & sécurité accrues grâce à l’IA, mesures précises et lentille gaz.
- Robustesse & confort – boitier IP54, ergonomie, autonomie, annotations terrain.
- Solution évolutive - intégrable dans un écosystème logiciel professionnel.
FONCTIONNALITÉS & TECHNOLOGIES INNOVANTES :
- AnalyzIR : logiciel d’analyse thermique / acoustique conçu pour exploiter pleinement les données de ses caméras en offrant des outils avancés de mesure, visualisation et génération de rapports professionnels.
- NaviPdM : Outil logiciel intelligent d’analyse combinant imagerie thermique / acoustique et traitement avancé des données pour diagnostiquer rapidement les défauts.
- MagicThermal : Traitement d’image améliorant automatiquement la clarté et les détails des images thermiques facilitant la détection rapide des anomalies.
- Thermal-White Balance (TWB) : Ajustement automatiquement de la palette thermique afin optimiser le contraste et la lisibilité des images, même en présence de températures extrêmes ou de grandes variations.
- IREdge : Amélioration des contours en accentuant les détails et les bords dans les images thermiques facilitant l’identification précise des zones à risque.
- TurboFocus : Mise au point automatique - rapide et précise - garantissant des images thermiques nettes en toutes circonstances, même à différentes distances !
- Laser Calculation : Télémètre laser intégré pour mesurer avec précision la distance jusqu’à la cible et optimiser automatiquement les réglages de l’image thermique.
- Radiometric Video : Outil pour d’enregistrer des vidéos thermiques contenant des données de température pour chaque pixel, offrant ainsi une analyse détaillée et post-traitable des variations thermiques dans le temps.
- IRExplorer : Outil logiciel d’analyse thermique avancée permettant de visualiser, traiter et analyser en détail les images et vidéos radiométriques capturées par les caméras Fotric.
- Real-Time AnalyzIR Connection : connexion permettant de transmettre et analyser en temps réel les données thermiques sur le logiciel AnalyzIR, offrant un diagnostic immédiat et précis pendant les inspections.
- SF6 lens (option) : Objectif SF6 spécialement conçu pour détecter les fuites de gaz SF6 (hexafluorure de soufre) en visualisant les émissions infrarouges spécifiques à ce gaz, permettant une inspection rapide et sécurisée des équipements sous haute tension.
CARACTÉRISTIQUES :
- Imagerie Thermique
- Résolution infrarouge : 384*288 ou 640*480 pixels – Capteur LYNRED.
- Sensibilité thermique (NETD) : < à 40mK (0.04°C) @30°C (V5-MiX) & < 30mK (0.03°C) (V7-MiX).
- Plage de température mesurable : -20°C à +650°C (extension à +1550°C).
- Précision de mesure : ±2°C ou ±2% de la valeur mesurée.
- Uniformité (image) : =0,5°C.
- Stabilité thermique : <0.5°C.
- Imagerie Acoustique :
- Microphones : 140 ou 162 – Disposition en spirale (6,6 pouces).
- Champ de vision de l’image acoustique (FOV) : 66° × 52°.
- Sensibilité à la pression acoustique : jusqu’à 0,01L/min@1MPa, 1.4m, fuite de F30µm
- Plage de fréquence de mesure acoustique : 2 à 100KHz.
- Plage de niveau de pression sonore : -7 à 120dB (dépendant de la fréquence de mesure).
- Distance de travail : 0,3 à 100 m.
- Champ de vision (FOV) : variable selon l’objectif / lentille.
- Mise au point : automatique.
- Zoom numérique : 1-8x.
- Écran : 5’’ tactile LCD haute définition (1280 x 720) avec écran Gorilla (anti-explosion).
- Stockage interne : carte SD, remplaçable à chaud & jusqu'à 2 T.
- Connectivité : Wi-Fi, Bluetooth, USB, HDMI, Transfert FTP, etc…
- Format de fichier :
- Image : JPG (thermique radiométrique), JPEG (acoustique holographique) & JPG (lumière visible),
- Vidéo : IRS ou IRSX (radiométrique), MP4 (partiellement radiométrique), MP4 (acoustique non holographique).
- Alimentation : Batterie rechargeable et alimentation secteur.
- Autonomie batterie : = 2.5 heures.
- Protection : IP54, résistance aux chutes jusqu’à 2 m.
- Poids : environ 1,3 kg (hors lentille/objectif).
LOGICIEL D’ANALYSE :
L’utilisation de logiciels adaptés pour l’analyse des images et la création de rapports peut transformer votre activité. Cela facilite la compréhension des problèmes par vos clients et renforce la confiance dans l’efficacité de vos solutions.
- FOTRIC NaviPdM - Un assistant IA avancé pour les inspections, qui révolutionne la maintenance prédictive et la fiabilité grâce à l’imagerie thermique. Intégré aux caméras thermiques FOTRIC de dernière génération, NaviPdM Venus utilise l’intelligence artificielle pour améliorer l’efficacité et la précision des inspections.
- FOTRIC IRExplorer - Un puissant système d’analyse multiplateforme permettant l’accès et le contrôle à distance des caméras thermiques FOTRIC via un navigateur web sur divers appareils, incluant Mac, Windows, iOS, Android et Linux via Wi-Fi.
- FOTRIC AnalyzIR - Un logiciel d’analyse complet, conçu pour optimiser les processus d’analyse thermique et de rapport, améliorant ainsi l’efficacité et la précision des inspections.
MODÈLES :
- V5-Mix / Thermique & Acoustique / 384*280 / -20°C~650°C / 140 MEMS.
- V7-Mix / Thermique & Acoustique / 640*480 / -20°C~650°C / 162 MEMS.
OPTIONS :
- Lentille L7.
- Lentille L12.
- Lentille L25.
- Lentille L44.
- Lentille L46 - Grand angle.
- Lentille SF6 (détection de gaz).
- Extension à +1550°C.
- Logiciel NaviPdM.
AUTRES MODÈLES :
- C2 / 160*120 / -20°C à +550°C / Focus manuel.
- C5 / 768*576 / -20°C à +650°C / Focus manuel.
- P5 / 384*288 / -20°C (ou -40°C) à +1550°C / Focus automatique.
- P7 / 640*480 / -20°C (ou -40°C) à +2000°C / Focus automatique.
- P9 / 128°*1024 / -20°C (ou -40°C) à +2000°C / Focus automatique.
- V5 / 384*288 / -20°C à +1550°C / Focus automatique.
- V7 / 640*480 / -20°C à +1550°C / Focus automatique.
- P5-Mix / Thermique & Acoustique / 384*280 / -20°C~650°C / 140 MEMS.
- P7-Mix / Thermique & Acoustique / 640*480 / -20°C~650°C / 162 MEMS.
À PROPOS DE FOTRIC :
FOTRIC, basé en Chine et aux US, est spécialisé dans le domaine de l’imagerie thermique (infrarouge) et acoustique. Depuis sa création en 2011, l’entreprise s’est positionnée comme un pionnier technologique, axé sur l’innovation constante. FOTRIC est devenue rapidement un acteur de référence dans le domaine des solutions de diagnostic par imagerie thermique et acoustique, au service de la maintenance prédictive, du contrôle qualité et de la recherche appliquée.
Grâce à des technologies de pointe associant haute résolution thermique (thermographie infrarouge), détection acoustique avancée et intelligence artificielle embarquée, les solutions d’imagerie FOTRIC permettent de :
• Détecter les défauts électriques, mécaniques et énergétiques à un stade précoce.
• Visualiser en temps réel les fuites de gaz, les décharges partielles et les anomalies thermiques.
• Réaliser des inspections rapides, précises et non intrusives.
Conçues avec une approche centrée utilisateur, les caméras FOTRIC allient performance technique, simplicité d’utilisation et connectivité complète (Wi-Fi, Cloud, API) pour s’intégrer facilement aux environnements industriels les plus exigeants - Visualisez l’invisible, anticipez les défaillances, sécurisez vos équipements.
Quelques exemples d’applications …
> Maintenance prédictive et préventive :
• Détection précoce de surchauffes électriques (connexions, disjoncteurs, transformateurs).
• Identification des défauts mécaniques (usure de roulements, désalignements, lubrification défaillante).
• Localisation précise des décharges partielles sur les équipements haute tension.
• Contrôle des installations photovoltaïques et électriques.
> Détection de fuites et sécurité industrielle :
• Visualisation instantanée des fuites de gaz sous pression (air comprimé, azote, gaz industriels…).
• Inspection rapide des réseaux pneumatiques, hydrauliques et cryogéniques.
• Prévention des pertes énergétiques et réduction des coûts d’exploitation.
> Contrôle qualité en production :
• Inspection thermique des process de fabrication.
• Contrôle de conformité des pièces et assemblages.
• Vérification de l’homogénéité thermique en production continue.
> Recherche et développement (R&D) :
• Analyse thermique fine pour les tests de matériaux, composants électroniques, batteries, moteurs….
• Enregistrement et traitement avancé des données thermiques et acoustiques pour la recherche appliquée.
• Support aux essais accélérés de fiabilité et aux bancs de tests.
> Sécurité et audit énergétique :
• Diagnostic des bâtiments et infrastructures (isolation, ponts thermiques, humidité).
• Optimisation des performances énergétiques.
• Évaluation rapide de l’état des installations critiques. |
| | | |
| |
|
|
| |
|
