TGR6000 — Générateur de fréquence 6 GHz

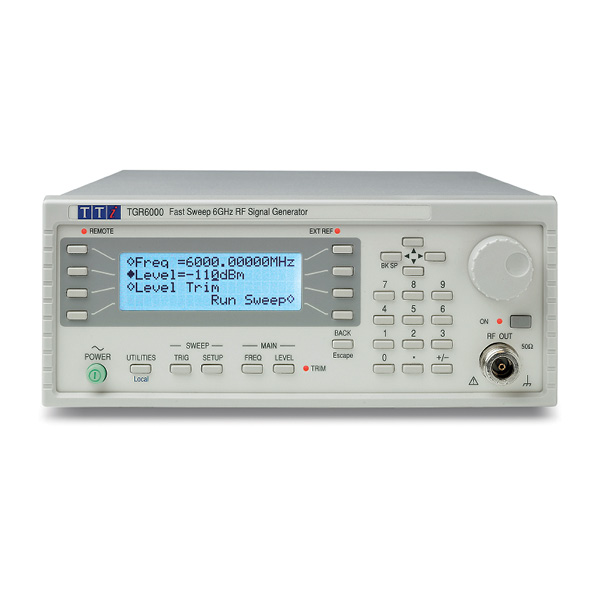

Générateur RF 6 GHz - TGR6000 TTi.

Le générateur de signaux RF 6 GHz TGR6000 de TTi est un générateur de signaux conçu pour les applications à onde porteuse (CW) ne demandant pas de modulation. Ce générateur à balayage rapide, synthétise une onde à faible bruit sur une plage de fréquences de 10 MHz à 6 000 MHz et de niveau de sortie de -110 dBm à +7 dBm. La base de temps interne à une stabilité de 1 ppm, et une référence de fréquence externe peut être utilisée. Les fonctions de balayage sophistiquées permettent de balayer la plage complète d’amplitude et/ou de fréquence en un seul passage.

Le générateur de signaux RF TGR6000 comporte une mémoire non volatile de capacité suffisante pour accommoder jusqu’à 12 configurations d’appareils et 16 listes de balayage, il peut être commandé à distance par connexion LAN, USB, RS232 ou GPIB, toutes simultanément disponibles.

CARACTÉRISTIQUES :

• Gamme de fréquence de 10 MHz à 6 GHz.
• Précision meilleure que 1ppm de 15 °C à 30 °C.
• Vieillissement meilleure que 1 ppm sur un an.
• Entrée extérieure de référence de fréquence.
• Faible bruit de phase et faible fuite.
• Amplitude de -110 dBm à +7 dBm, par pas.de 0.1 dB.
• Entrée d’amplitude en dBm, µV/mV ou dBµV.
• Tables de compensation utilisateur pour réglages de test spécifiques.
• Balayage pas à pas rapide avec des temps d’arrêt aussi faible que 10 ms.
• Balayage déclenché en interne ou externe, lin ou log, haut ou bas.
• Balayage de liste jusqu’à 1000 points d’amplitude par rapport à la fréquence.
• Stockage pour 12 réglages de générateurs et 16 listes de balayage.
• Boîtier compact demi-rack 2U.
• Commande à distance complet via RS232, USB, LAN ou GPIB.

AUTRES MODÈLES :

• TGR1040 : Générateur RF de 10 MHz à 1 GHz + RS232.
• TGR1040GP : Générateur RF de 10 MHz à 1 GHz + RS232 et GPIB.
• TGR2050 : Générateur RF de 150 kHz à 2 GHz + RS232 et GPIB.
