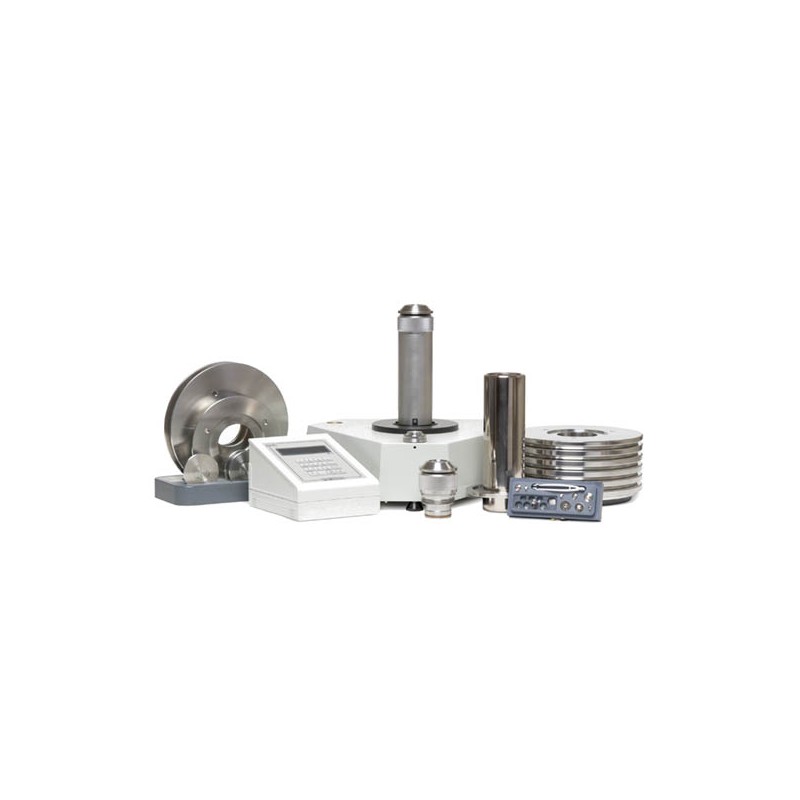

PG7302 — Manomètre à piston – Pression d’huile de 100 kPa à 500 MPa

Manomètre à piston – Pression d’huile de 100 kPa à 500 MPa – PG7302 FLUKE CALIBRATION.

Le manomètre à piston PG7302 prend en charge l’étalonnage de pressions relatives et absolues avec l’huile comme milieu sous pression. Le mode absolu est pris en charge par l’ajout de pression atmosphérique à l’aide du baromètre interne de la plate-forme PG7302 ou de tout autre baromètre externe prenant en charge les communications RS-232.

Le PG7302 offrant une solution complète, 100 kPa à 500 MPa :

• Étalons de pression de référence de pointe, pour les niveaux d’incertitude les plus bas.
• Solution complète, de 100 kPa à 500 MPa.
• Génération en temps réel de pressions de référence totalement validées.
• Interface locale intuitive avec l’opérateur.
• Configurations manuelles, semi-automatiques et entièrement automatiques.

CARACTÉRISTIQUES :

• Caractéristiques des jeux de masses : Toutes les masses sont fournies dans des mallettes de transport moulées réutilisables, dotées d’inserts sur mesure.
• Masses :

> Matériau : acier inoxydable amagnétique 304L,

> Finition : poli par électrolyse,

> 1717Tolérance de réglage : ± 20 ppm de la valeur nominale Précision des valeurs mesurées : ± 5 ppm ou 1 mg, la plus grande valeur des deux,

> Traçabilité des valeurs mesurées : NIST (National Institute of Standards and Technology).

• Température du piston-cylindre :

> Plage : 0 à 40 degrés C,

> Résolution : 0,01 degré C,

> Précision : ± 0,1 degré C.

• Température ambiante :

> Plage : 0 à 40 degrés C,

> Résolution : 0,1 degré C,

> Précision : ± 1 degré C.

• Pression barométrique avec capteur interne :

> Plage : 70 à 110 kPa,

> Résolution : 10 Pa,

> Précision : ± 140 Pa.

La pression barométrique peut également être relevée automatiquement à partir de n’importe quel dispositif RS-232, comme le RPM4.

• Humidité relative :

> Plage : 5 à 95 % HR,

> Résolution : 1 % HR,

> Précision : ± 10 % HR.

• Position du piston :

> Plage : ± 4,5 mm,

> Résolution : 0,1 mm.

• Rotation du piston (vitesse et décélération) :

> Plage : 2 à 150 tr/min,

> Résolution : 1 tr/min.

• Mesure de pression PG7302 :

> PC-7300-100 :

Sensibilité : 2 Pa + 1 ppm,

Reproductibilité : ± 5 ppm,

Incertitude de mesure type : ± (16 Pa + 18 ppm),

Vitesse de descente type (50 kg) : 0,02 mm/min.

> PC-7300-200 :

Sensibilité : 4 Pa + 1 ppm,

Reproductibilité : ± 5 ppm,

Incertitude de mesure type : ± (16 Pa + 20 ppm),

Vitesse de descente type (50 kg) : 0,04 mm/min.

> PC-7300-500 :

Sensibilité : 10 Pa + 1 ppm,

Reproductibilité : ± 5 ppm,

Incertitude de mesure type : ± (20 Pa + 20 ppm),

Vitesse de descente type (50 kg) : 0,2 mm/min.

> PC-7300-1 :

Sensibilité : 20 Pa + 1 ppm,

Reproductibilité : +/- 5 ppm,

Incertitude de mesure type : ± (25 Pa + 25 ppm),

Vitesse de descente type (50 kg) : 0,2 mm/min.

> PC-7300-2 :

Sensibilité : 40 Pa + 1 ppm,

Reproductibilité : ± 5 ppm,

Incertitude de mesure type : ± (40 Pa + 25 ppm + 0,04 ppm/MPa),

Vitesse de descente type (50 kg) : 0,4 mm/min.

> PC-7300-5 :

Sensibilité : 100 Pa + 1 ppm,

Reproductibilité : ± 5 ppm,

Incertitude de mesure type : ± (100 Pa + 35 ppm + 0,04 ppm/MPa),

Vitesse de descente type (50 kg) : 1 mm/min.

Incertitude de mesure de pression : Toutes les sources d’incertitude dans des conditions de fonctionnement type sont identifiées, quantifiées et combinées conformément aux directives ISO/TAG4/WG3. Les valeurs sont dès lors arrondies vers le haut afin de produire des chiffres d’incertitude globaux traditionnels pour l’utilisateur type dans des conditions type.

Reproductibilité : ± 5 ppm,

Incertitude de mesure type : ± (20 Pa + 20 ppm),

Vitesse de descente type (50 kg) : 0,2 mm/min.

> PC-7300-1 :

Sensibilité : 20 Pa + 1 ppm,

Reproductibilité : +/- 5 ppm,

Incertitude de mesure type : ± (25 Pa + 25 ppm),

Vitesse de descente type (50 kg) : 0,2 mm/min.

> PC-7300-2 :

Sensibilité : 40 Pa + 1 ppm,

Reproductibilité : ± 5 ppm,

Incertitude de mesure type : ± (40 Pa + 25 ppm + 0,04 ppm/MPa),

Vitesse de descente type (50 kg) : 0,4 mm/min.

> PC-7300-5 :

Sensibilité : 100 Pa + 1 ppm,

Reproductibilité : ± 5 ppm,

Incertitude de mesure type : ± (100 Pa + 35 ppm + 0,04 ppm/MPa),

Vitesse de descente type (50 kg) : 1 mm/min.

Incertitude de mesure de pression : Toutes les sources d’incertitude dans des conditions de fonctionnement type sont identifiées, quantifiées et combinées conformément aux directives ISO/TAG4/WG3. Les valeurs sont dès lors arrondies vers le haut afin de produire des chiffres d’incertitude globaux traditionnels pour l’utilisateur type dans des conditions type.
