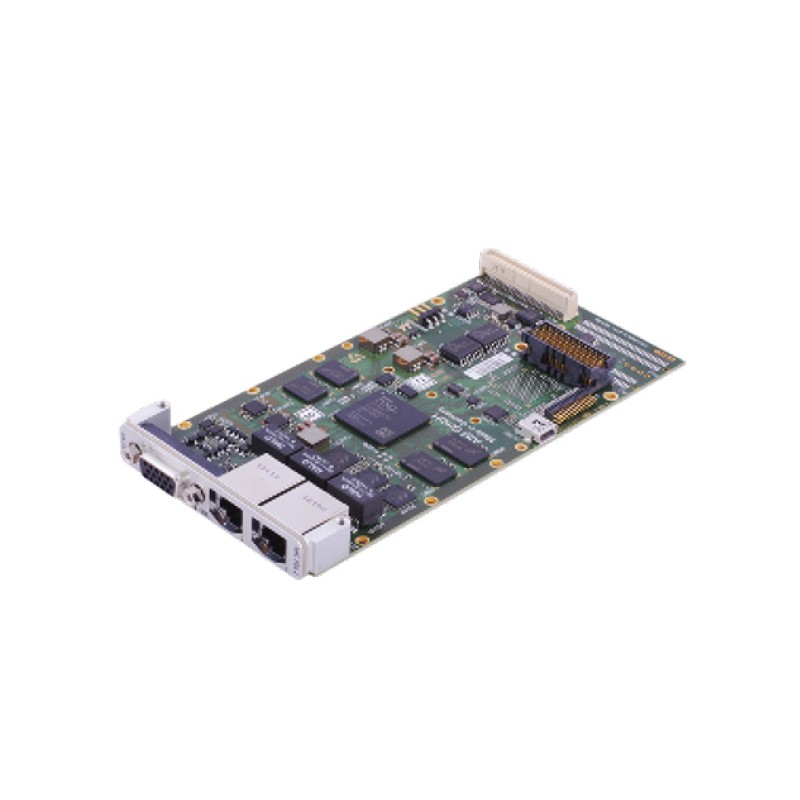

AXC-FDX-2 — Module XMC d’interface AFDX® 10/100/1000Mbit

L’AXC-FDX-2 est le module XMC (Switched Mezzanine Card) d’AIM pour le Test, la Simulation et la Surveillance de réseaux AFDX®/ARINC664P7 et Ethernet.

Il fait partie de la 3ème Génération d’interfaces de Test et de Simulation AFDX®/ARINC664P7 d’AIM intégrant pour la première fois la vitesse Gigabit (1000Mbit/s) en plus des vitesses 10/100Mbit.

Ce module XMC dispose de 2 ports AFDX®/ARINC664P7 Full Duplex programmables 10/100/100Mbit.

Le module est disponible pour le standard ARINC664-P7 version Airbus (AXC-FDX-2) ou Boeing avec notamment la gestion des extensions EDE de Rockwell Collins (AXC-FDX-2B).

CARACTÉRISTIQUES :

• Format XMC (Switched Mezzanine Card).
• 2 Ports configurables en 2 ports simples ou 1 port double redondé.
• Vitesse programmable à 10, 100 et 1000 Mbit/s.
• Version « -2B » avec les Extensions Spécifiques Boeing 787.
• SoC contenant un processeur Dual-Core, un FGPA et un système d’exploitation LINUX embarqué.
• 3Go de RAM embarquée.
• Test / Vérification des Equipements Terminaux & Commutateurs.
• Injection et détection d’erreurs physiques et logiques.
• Décodeur / Générateur de temps IRIG-B.
• Déclenchement Multi-Niveaux & Capture / Filtrage avancé & Mode TAP intégré.
• Enregistrement en temps réel et relecture physique du bus.
• Pilotes inclus pour Windows, LabVIEW VI’s, LabVIEW RT et Linux.
• Compatible des logiciels AIM PBA.pro, EasyLOAD-615 A et EasyDT.

Disponible également au format PCI Express et PMC.

AUTRES MODÈLES :

• APE-FDX-2.
• AMCX-FDX-2.
