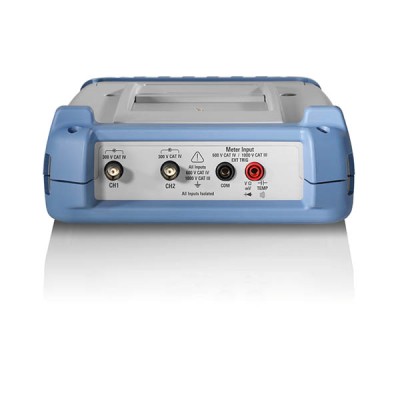

RTH1032 — Oscilloscope portable 2 voies – 350 MHz

Oscilloscope portable RTH1032 10 Bits – 2 voies – 200 MHz (évolutif 500 MHz) RHODE & SCHWARZ.

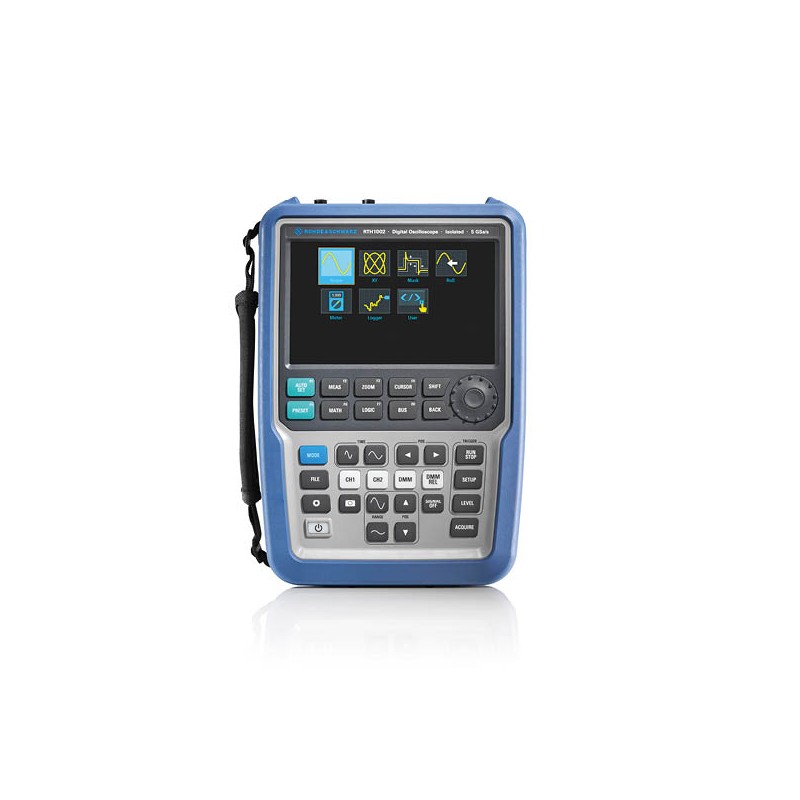

Le R&S®ScopeRider RTH1032 combine la puissance et la fonctionnalité d’un oscilloscope de laboratoire haute résolution 10 Bits, avec le facteur de forme et la robustesse d’un appareil portatif. Cet outil est idéal pour le dépannage des conceptions intégrées présentes en laboratoire et pour l’analyse de problèmes complexes sur le terrain. En fonction de la configuration que vous lui donnez le RTH offre a lui seul les fonctionnalités de 8 appareils dans un format compact : Oscilloscope de laboratoire ; Analyseur logique ; Analyseur de protocoles ; Enregistreur de données ; Multimètre numérique ; Analyseur de spectre ; Analyseur d’harmoniques ; Compteur de fréquence mais aussi 33 fonctions de mesure automatiques. Grâce à ses possibilités d’acquisition grande vitesse allant jusqu’à 50000 traces par seconde, c’est-à-dire 1 000 fois plus rapide qu’un oscilloscope portatif conventionnel et son mode historique allant jusqu’à 5 000 traces, le RTH analysera dans le moindre détails les anomalies uniques, qu’un oscilloscope portatif conventionnel n’aurait pas vues.

Le constat de vérification est inclus en standard.

CARACTÉRISTIQUES :

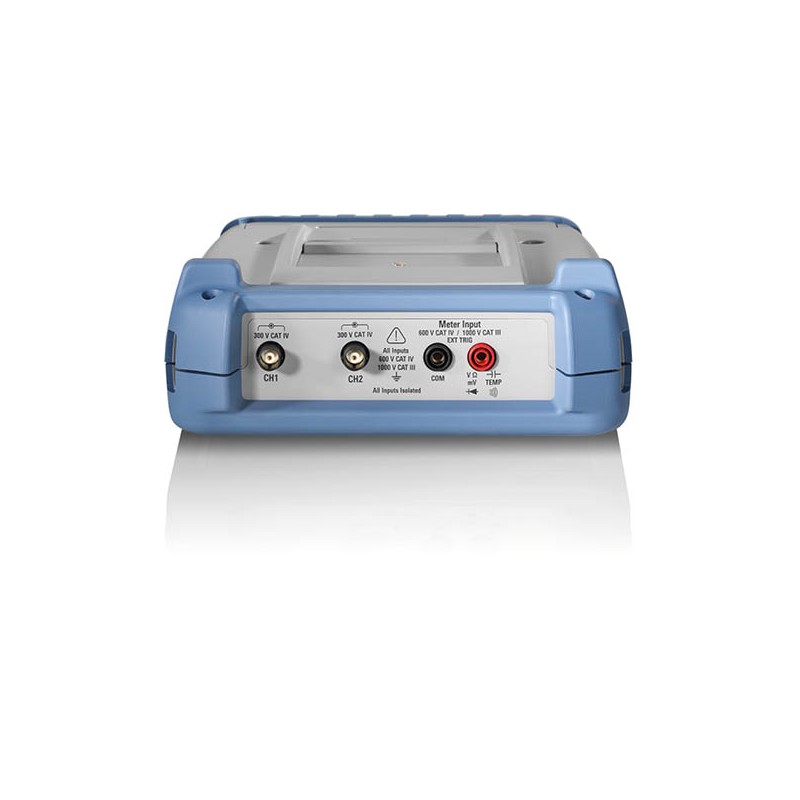

• Nombre de voies : 2 voies oscilloscope + 1 multimètre intégré.
• Fonctions du produit de base : oscilloscope de laboratoire, multimètre numérique, enregistreur de données (oscillo, voltmètre).
• En option : analyseur logique (option B1), analyseur de protocoles (options K1 et K2), analyseur de spectre (option K18), analyseur d’harmoniques (option K34), fréquencemètre (option K33).
• Historique & mémoire segmentée.
• Résolution du convertisseur analogiques/numériques : 10 Bits.
• Large écran tactile capacitif de 7 pouces.
• Résolution élevée : 800 x 480 pixels.
• Fréquence d’échantillonnage : 2.5 Géch/s sur chaque voie.
• Taux de rafraichissement : 50 000 formes d’ondes/s.
• Mémoire d’acquisition : 250 Kéchantillons.

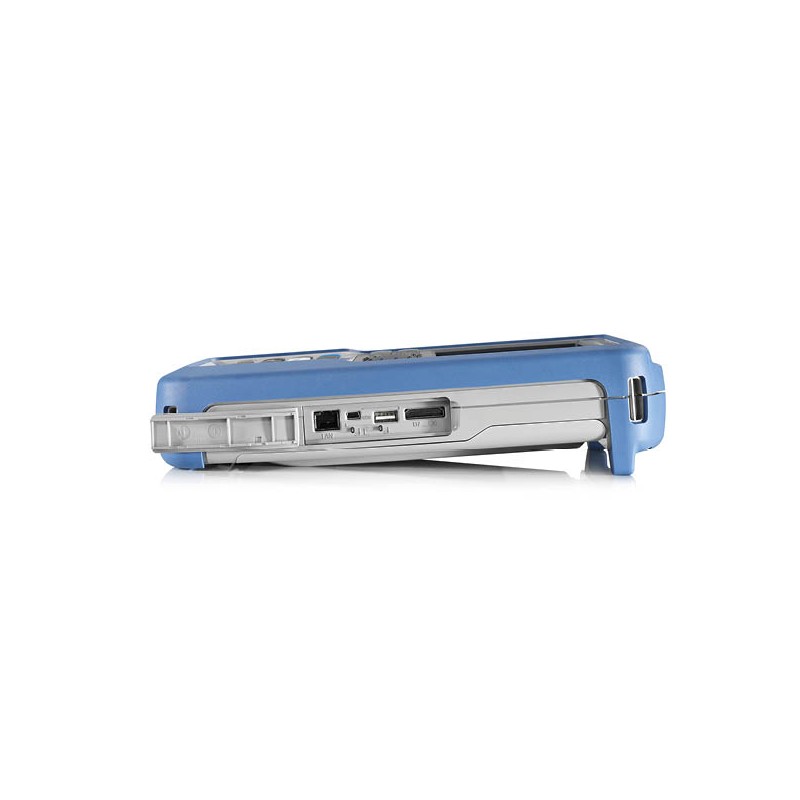

• Connexion : port USB, périphérique USB, LAN.
• Interface utilisateur en français.
• Dimensions : 20,1 × 29,3 × 7,4 cm.
• Poids : 2.4 kg.
• Batterie : lithium-ion, > 4 h.
• Protection IP : IP51, selon CEI60529.
• Garantie 3 ans.
• Livré avec sonde de tension 500 MHz, 10:1, CAT IV 600 V, pour chaque voie d’entrée, Bloc d’alimentation avec fiches pour UE, GB et US, Bloc-batterie, Poignée de transport.

AUTRES MODÈLES :

• RTH1002 : Oscilloscope portable RTH1002 10 bits - 2 voies - 60 MHz (évolutif 500 MHz).
• RTH1002MSO : Oscilloscope portable RTH1002 10 bits - 2 voies + 8 voies logiques - 60 MHz (évolutif 500 MHz).
• RTH1012 : Oscilloscope portable RTH1002 10 bits - 2 voies - 100 MHz (évolutif 500 MHz).
• RTH1012MSO : Oscilloscope portable RTH1002 10 bits - 2 voies + 8 voies logiques - 100 MHz (évolutif 500 MHz).
• RTH1022 : Oscilloscope portable RTH1002 10 bits - 2 voies - 200 MHz (évolutif 500 MHz).
• RTH1022MSO : Oscilloscope portable RTH1002 10 bits - 2 voies + 8 voies logiques - 200 MHz (évolutif 500 MHz).
• RTH1032MSO : Oscilloscope portable RTH1002 10 bits - 2 voies + 8 voies logiques - 350 MHz (évolutif 500 MHz).
• RTH1052 : Oscilloscope portable RTH1002 10 bits - 2 voies - 500 MHz.
• RTH1052MSO : Oscilloscope portable RTH1002 10 bits - 2 voies + 8 voies logiques - 500 MHz.
