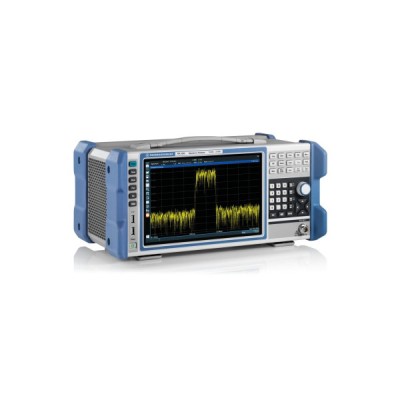

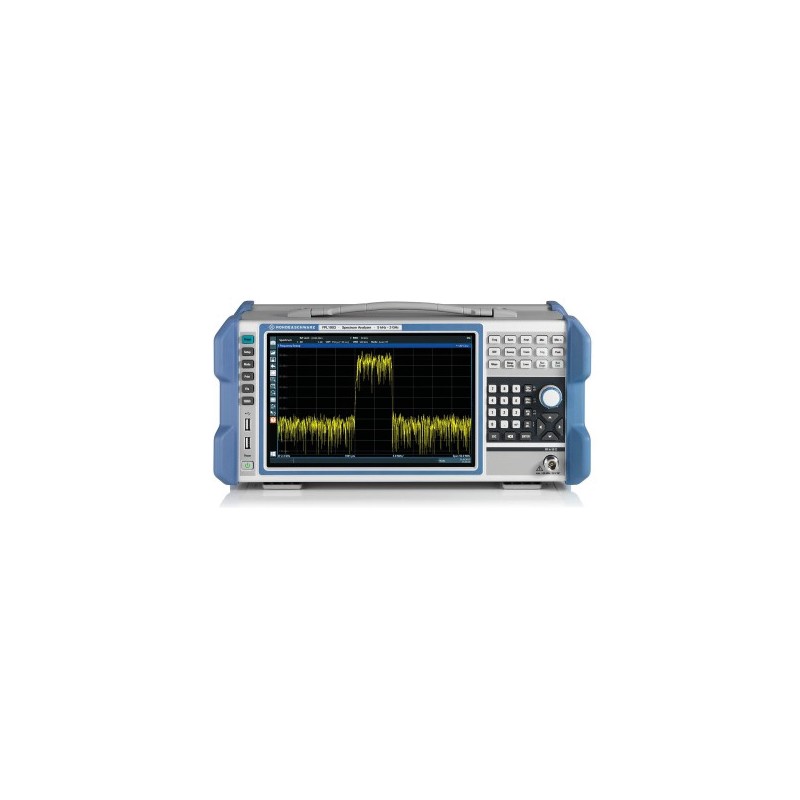

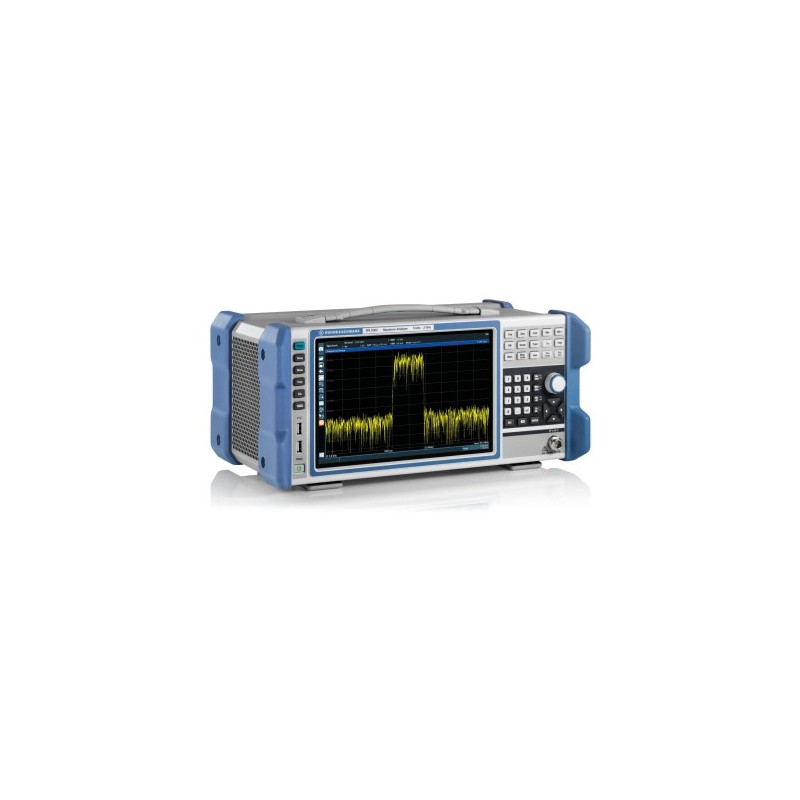

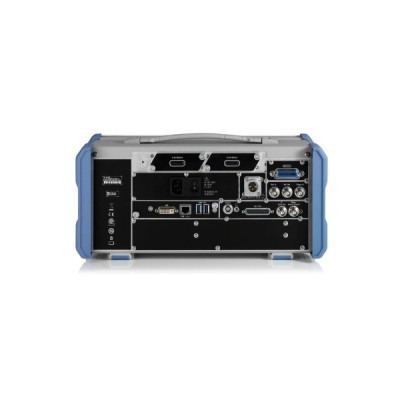

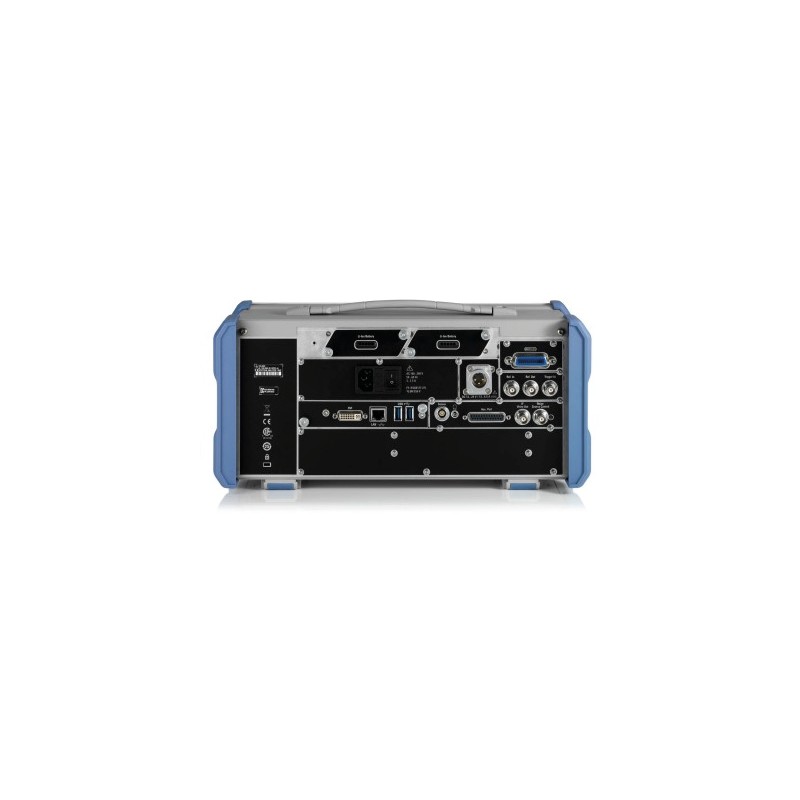

FPL1003 — Analyseur de spectre 5KHz-3GHz

Analyseur de spectre 5 KHz-3 GHz - FPL1003 ROHDE & SCHWARZ.

La série R&S® FPL est une gamme d’analyseurs de spectre alliant hautes performances RF et compacité (profondeur 23 cm, 6 à 7,7 kg selon le modèle). Dotée d’un écran tactile 10,1" (1280 × 800 px) aussi intuitif qu’un smartphone, elle couvre une large variété de tâches de mesure : analyse de spectre, mesures de puissance haute précision avec sondes, analyse de signaux analogiques et numériques, mesures de bruit de phase, facteur de bruit et réponse en fréquence. Opérable sur secteur ou sur batterie (option), la série FPL est adaptée aux laboratoires RF, centres de test, production, maintenance et mesures de terrain.

CARACTÉRISTIQUES :

• Plage de fréquence (AC couplé) : 5 kHz à 3 GHz.
• Résolution en fréquence : 0,01 Hz.
• Bruit de phase SSB (f=1 GHz, offset 10 kHz) : < –105 dBc (1 Hz) ; –108 dBc (typ.).
• DANL typique (préampli désactivé, 5 MHz–3 GHz) : –152 dBm (typ.), normalisé 1 Hz RBW.
• DANL typique (préampli activé opt. B22, 10 MHz–2 GHz) : –166 dBm (typ.).
• Point d’interception 3ème ordre TOI (300 MHz–3 GHz) : > 17 dBm ; 20 dBm (typ.).
• Compression 1 dB du mélangeur d’entrée : +7 dBm (nom.), att. 0 dB.
• Incertitude totale de mesure de niveau (1 MHz–3 GHz) : 0,5 dB (95 %, +20 °C à +30 °C).
• Largeur de bande I/Q (standard / opt. B40) : 12,8 MHz / 40 MHz.
• Bande passante temps réel (opt. K41R + B40) : 1 MHz à 40 MHz.
• POI – durée minimale à 100 % (opt. B40) : 4,2 µs (nom.).
• Écran : 10,1" LCD TFT couleur, 1280 × 800 px.
• Dimensions (L × H × P) : 408 × 186 × 235 mm.
• Poids : 6 kg.
• Alimentation secteur : 100 V à 240 V ±10 %, 50/60 Hz.
• Consommation nominale : 65 W (nom.).
• Connecteur entrée RF : Type N femelle, 50 O.

APPLICATIONS :

• Analyse de spectre (puissance de canal, ACLR, C/N, OBW, harmoniques, TOI, profondeur AM).
• Analyse statistique APD et CCDF.
• Analyse de spectre en temps réel jusqu’à 40 MHz (opt. K41R + B40).
• Démodulation et analyse de signaux analogiques AM/FM/PM (opt. K7).
• Analyse de signaux vectoriels mono-porteuse jusqu’à 40 MHz (opt. K70).
• Analyse de modulations multiples DVB-S2X (opt. K70M, nécessite K70).
• Mesure du taux d’erreur sur les bits BER sur données PRBS (opt. K70P).
• Mesure de puissance haute précision avec sondes R&S® NRP (opt. K9).
• Mesure de la réponse en fréquence scalaire / générateur suiveur (opt. B9).
• Mesures du facteur de bruit et du gain (opt. K30 + B5).
• Mesure du bruit de phase SSB (opt. K40).
• Diagnostic et pré-conformité CEM (opt. K54).
• Mesure sur batteries – autonomie 3,5 h (opt. B31).

AUTRES MODÈLES :

• FPL1007 : Analyseur de spectre portable 5 KHz-7 GHz.
• FPL1014 : Analyseur de spectre portable 5 KHz-14 GHz.
• FPL1026 : Analyseur de spectre portable 5 KHz-26.5 GHz.
• FPL1044 : Analyseur de spectre portable 10 Hz-44 GHz.
