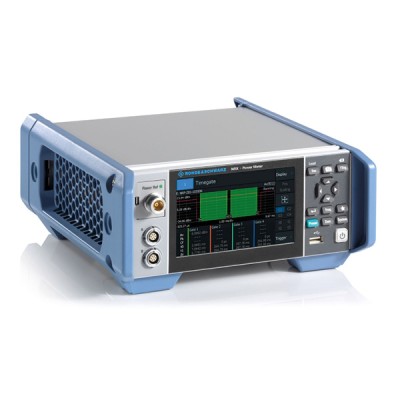

NRx — Wattmètre de puissance RF 2 voies, 110 GHz

Wattmètre de puissance RF 2 voies, 110 GHz - NRx ROHDE & SCHWARZ.

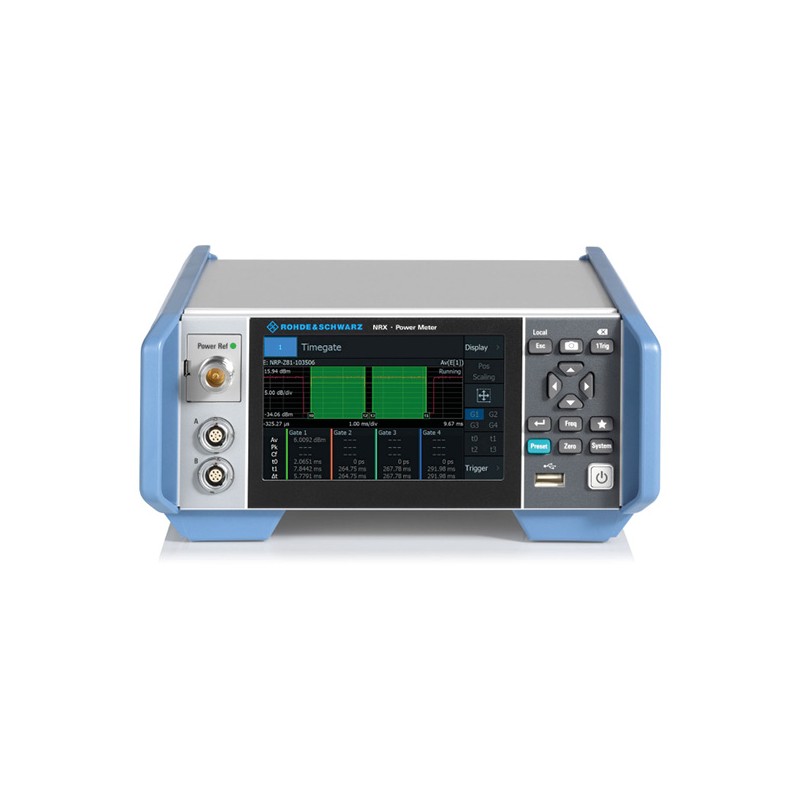

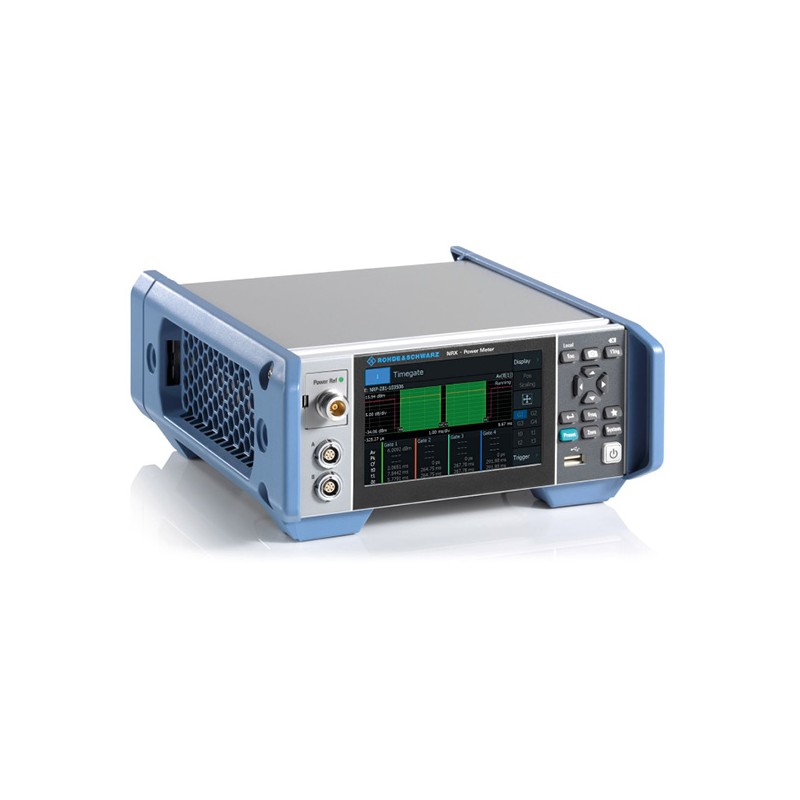

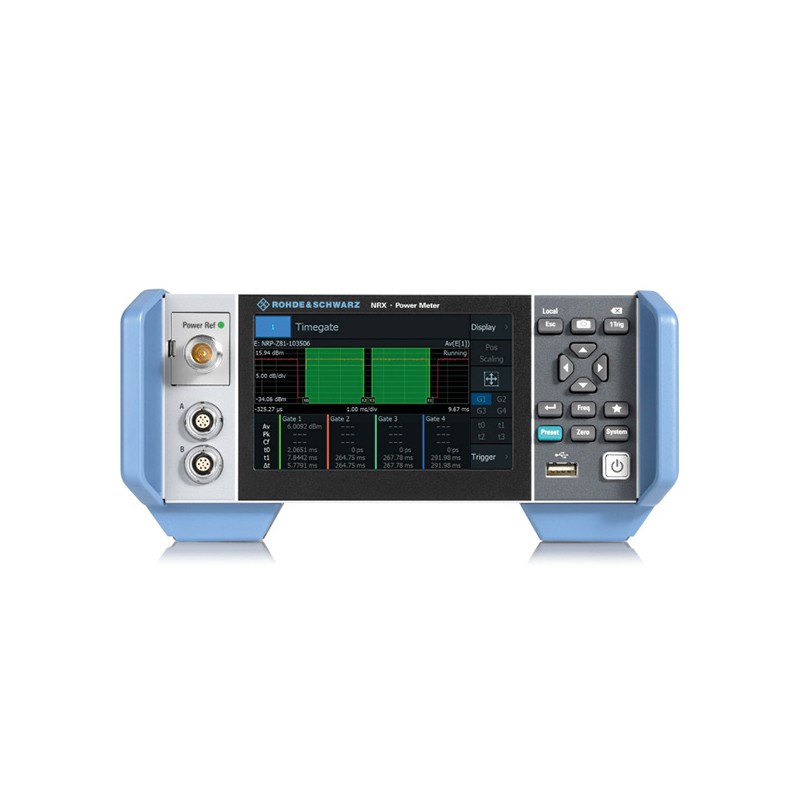

Le wattmètre de puissance RF de la gamme NRX de Rohde & Schwarz se pilote via son écran tactile qui guide l’utilisateur dans la configuration des tests.

L’instrument dispose jusqu’à quatre canaux de mesure sur lesquels se connectent les sondes de puissance des gammes R NRP et NRQ6 proposées par Rohde & Schwarz.

Les capteurs de puissance de terminaison ainsi que les capteurs de puissance directionnels sont supportés dans le même instrument.

Le déclenchement et la synchronisation des mesures sont assurés lorsque les mesures sont réalisées sur plusieurs canaux avec différentes sondes de puissance.

L’interface utilisateur ergonomique combinée à l’écran tactile du NRX permettent aux utilisateurs de configurer aisément leurs mesures. Le système guide l’utilisateur pour garantir le processus de calibrage approprié et attire, en cas de doute, son attention sur les éventuels conflits techniques.

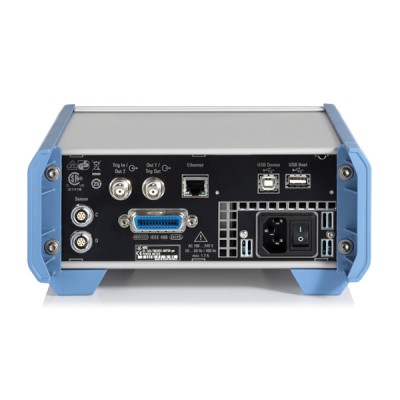

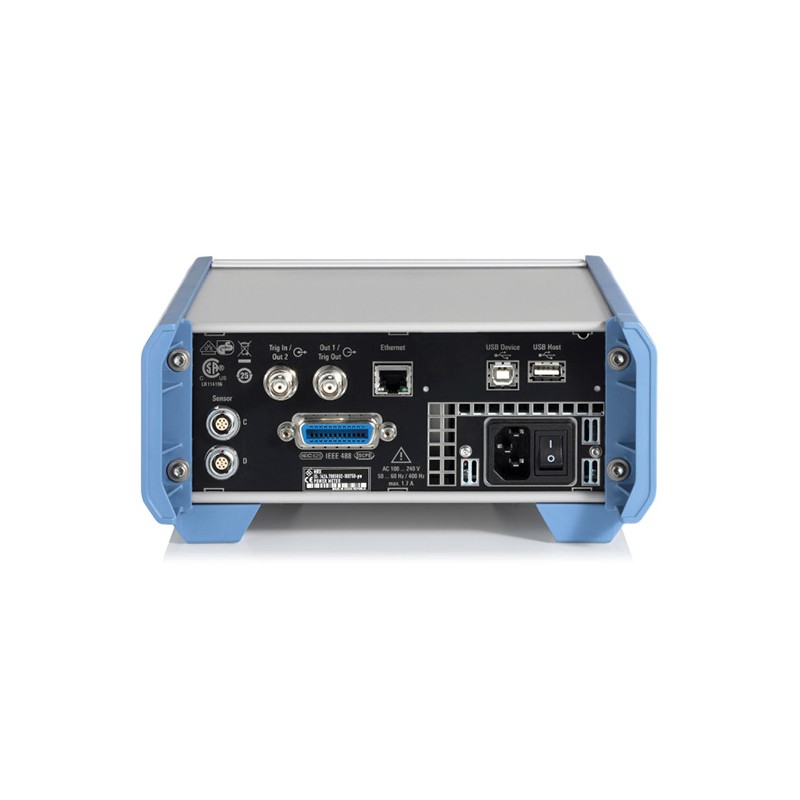

Le wattmètre R&S NRX est équipé en standard de deux ports et peut en recevoir quatre en option. Les sondes de mesure de puissance peuvent également être connectées via des liaisons USB ou Ethernet.

Le constat de vérification est inclus en standard.

CARACTÉRISTIQUES :

• Gamme de fréquence : DC à 110 GHz (en fonction du capteur).
• Plage de mesure de puissance : 0,1 fW à 30 W (moyenne, en fonction du capteur).
• Gamme de puissance max. (dBm) : - 130 dBm.
• Gamme de puissance min. (dBm) : 45 dBm.
• Canaux de mesure : 1 à 4.
• Interfaces : USB en standard et ETHERNET en option.
• Taille de l’écran : 5/12,7 cm.
• Résolution d’affichage : 800 x 480 pixels (WVGA).
• Capteurs compatibles : Série NRPxxS(N)/T(N)/A(N), série NRP-Zxx, capteur de puissance sélectif en fréquence NRQ6, capteurs de puissance directionnels NRT-Zxx.
