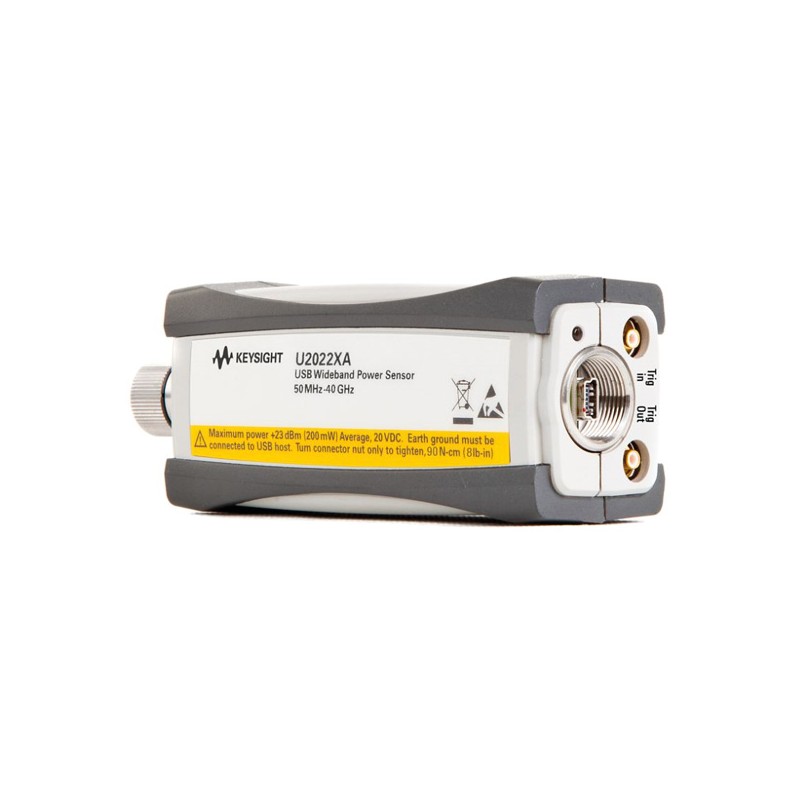

U2022XA — Sonde USB, de 50 MHz à 40 GHz

Sonde de puissance USB, 50 MHz à 40 GHz, connecteur 2.4 mm - U2022XA Keysight Technologies.

La sonde U2022XA un wattmètre et un capteur de puissance de crête et moyenne autonome USB. Elle est capable de mesurer la puissance moyenne et la puissance de crête de signaux modulés et pulsés, ainsi que des signaux à onde continue dans la plage de fréquence 50 MHz à 40 GHz et la plage de puissance de -35 dBm à 20 dBm.

Cette plage dynamique permet des mesures de puissance précises à de niveaux de signal très faibles pour une large gamme d’applications telles que les applications sans fil, amplificateur de puissance, tests de charge utile de satellites, étalonnage de systèmes ou d’instruments de tests, et mesures de paramètres d’impulsions radar…

Ce capteur de puissance mesure en temps réel avec zéro temps mort pour assurer que chaque impulsion continue soit mesurée. Le zéro interne et l’étalonnage automatique font gagner du temps et réduisent l’incertitude de mesure.

La sonde de puissance U2022XA peut être utilisée de façon indépendante via le logiciel benchvue ou associées aux powemeters N1913/14 A pour la mesure moyenne des signaux de standard wireless.

CARACTÉRISTIQUES :

• Plage de puissance dynamique : -35 dBm à 20 dBm (= 500 MHz) /-30 dBm à 20 dBm (50 MHz à 500 MHz).

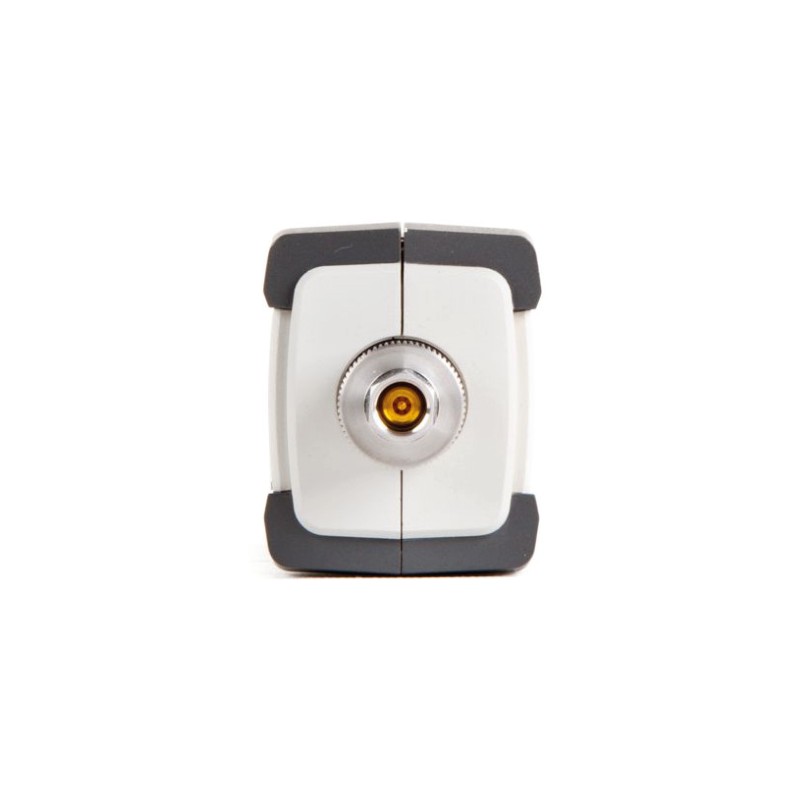

• Connecteur 2,4 mm.
• Moyenne et mode de sélectivité temporelle.
• Gamme de fréquence : 50 MHz à 40 GHz (50 MHz à 50 GHz l’option H50).
• Taux d’échantillonnage : 80M échantillon/s.
• Vitesse de mesure ultra rapide : 25 000 lectures/s.
• Temps de montée / descente : = 13 ns.
• Largeur d’impulsion minimale : 50 ns.
• Bande passante : = 30 MHz.
• Précision : = ± 0.3 dB or ± 6.7 %.
• Câble USB et certificat de calibration inclus.

AUTRE MODÈLE :

• U2021XA : Sonde de puissance USB, 50 MHz à 18 GHz, connecteur N.
