9144-F-P-256 — De +50°C à +660°C, Insert F + Option de process

Four d’étalonnage, de +50 °C à +660 °C avec insert F + option de process - 9144-F-256 FLUKE CALIBRATION.

Les puits de métrologie de terrain 9144 permettent un étalonnage optimal de la température dans les environnements industriels en offrant une portabilité, une rapidité et des fonctionnalités optimales et peu de compromis sur les performances métrologiques.

Les puits secs de métrologie de terrain sont dotés de fonctions multiples et particulièrement faciles à utiliser. Ils sont légers et petits ; il leur faut peu de temps pour atteindre des points de température définis, mais ils n’en restent pas moins stables, homogènes et précis. Ces calibrateurs de boucle de température industriels sont parfaits pour réaliser des étalonnages de boucle de transmetteur, des étalonnages de comparaison ou de simples vérifications des capteurs du thermocouple.

Le 9144 a une plage de températures de +50 °C à +660 °C et elle atteint sa température maximale en 15 minutes. Avec un poids léger, elle est suffisamment compacte pour être transportée d’une seule main. Il s’agit véritablement d’une innovation unique dans les enceintes sèches.

Avec une résolution de 0.01° et sa petite taille, cette unité offre d’excellentes performances pour des applications de terrain mais aussi de laboratoire.

Utilisez l’affichage étalonné à ±0,5 °C pour référence ou utilisé un thermomètre externe pour une précision d’étalonnage maximale. Avec un choix six inserts amovibles, le 9144 est aussi versatile que rapide.

Avec l’option de « process », inutile d’emporter d’autres outils sur le terrain. La lecture intégrée à deux canaux en option mesure : la résistance, la tension et le courant de 4 à 20 mA avec une alimentation de boucle de 24 V.

CARACTÉRISTIQUES :

• Gamme de température à 23 °C : +50 °C à +660 °C.
• Précision d’affichage : ± 0,35 °C à 50 °C / ± 0,35 °C à 420 °C / ± 0,5 °C à 660 °C.
• Stabilité : ± 0,03 °C à 50 °C / ± 0,04 °C à 420 °C / ± 0,05 °C à 660 °C.
• Homogénéité axiale à 40 mm : ± 0,05 °C à 50 °C / ± 0,35 °C à 420 °C / ± 0,5 °C à 660 °C.
• Homogénéité radiale : ± 0,02 °C à 50 °C / ± 0,05 °C à 420 °C / ± 0,10 °C à 660 °C.
• Hystérésis : 0,1.
• Conditions de fonctionnement : 0 °C à 50 °C, 0 % à 90 % HR, sans condensation.
• Profondeur d’immersion : 150 mm.

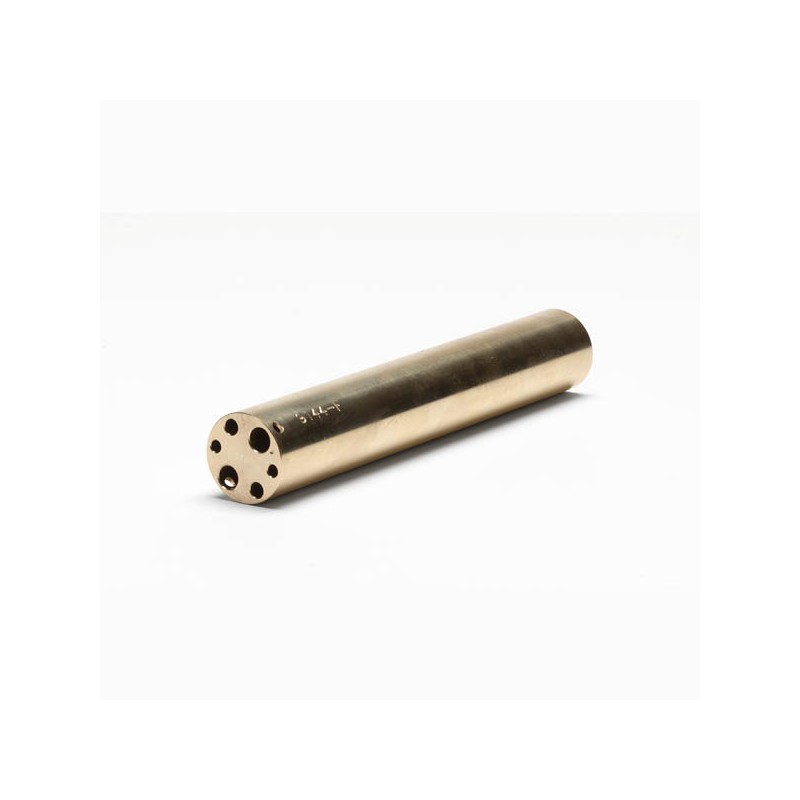

• Insert F : 24,4 mm.
• Temps de chauffe : 15 min : de 50 à 660 °C.
• Temps de refroidissement : 35 min : de 660 à 50 °C / 25 min : de 660 à 100 °C.
• Résolution : 0.01°.
• Affichage : LCD, °C ou °F, sélectionné par l’utilisateur.
• Poids : 7,7 kg.
• Alimentation : De 100 à 115 V (± 10 %), 50/60 Hz, 1 400 W ; 230 V (± 10 %), 50/60 Hz, 1 800 W.
• Interface PC : RS-232.
• Inclut : Manuel d’utilisation, Manuel technique sur CD, câble série, certificat de calibration.

CARACTÉRISTIQUES SUPPLÉMENTAIRES avec –P :

Précision de l’afficheur du thermomètre de référence intégré (sonde de référence 4 fils) :

± 0,010 °C à -25 °C

± 0,015 °C à 0 °C

± 0,020 °C à 50 °C

± 0,025 °C à 150 °C

± 0,030 °C à 200 °C

± 0,040 °C à 350 °C

± 0,050 °C à 420 °C

± 0,070 °C à 660 °C

• Plage de résistance de référence : 0 à 400 ohms.
• Précision de la résistance de référence : 0 à 42 ohms : ±0,0025 ohms, 42 à 400 ohms : ± 60 ppm du relevé.
• Caractéristiques de la référence : ITS-90, CVD, IEC-751, Résistance.
• Fonction de mesure de référence : 4 fils.
• Connexion de la sonde de référence : DIN à 6 broches avec technologie Infocon.
• Précision du thermomètre avec RTD intégrés :

NI-120 : ± 0,015 °C à 0 °C

PT-100 (385) : ± 0,02 °C à 0 °C

PT-100 (3926) : ± 0,02 °C à 0 °C

PT-100 (JIS) : ± 0,02 °C à 0 °C

• Plage de résistance des RTD : 0 à 400 ohms.
• Précision de la résistance des RTD : 0 à 25 ohms : ± 0,002 ohm / 25 à 400 ohms : ± 80 ppm du relevé.
• Caractéristiques des RTD : PT-100 (385), (JIS), (3926), NI-120, Résistance.

Fonction de mesure des RTD : RTD à 4 fils (RTD à 2 ou 3 fils avec cavaliers uniquement).

• Connexion des RTD : 4 entrées.
• Précision du thermomètre avec sonde thermocouple intégrée :

Type J : ± 0,7 °C à 660 °C

Type K : ± 0,8 °C à 660 °C

Type T : ± 0,8 °C à 400 °C

Type E : ± 0,7 °C à 660 °C

Type R : ± 1,4 °C à 660 °C

Type S : ± 1,5 °C à 660 °C

Type M : ± 1,4 °C à 660 °C

Type L : ± 0,7 °C à 660 °C

Type U : ± 0,75 °C à 600 °C

Type N : ± 0,9 °C à 660 °C

Type C : ± 1,1 °C à 660 °C

• Gamme millivolt thermocouple : -10 à 100 mV.
• Précision de la tension : 0,025 % du relevé + 0,01 mV.
• Précision de la compensation de la jonction froide interne : ± 0,35 °C (pour une température ambiante de 13 à 33 °C).
• Connexion thermocouple : Petits connecteurs.
• Précision de l’afficheur en mA intégré : 0,02 % du relevé + 2 mV.
• Plage mA : Étalonnage, 4 à 22 mA ; caractéristiques, 4 à 24 mA.

Connexion mA : entrée 2 bornes.

• Fonction d’alimentation de boucle : Alimentation de boucle 24 V c.c..
• Coefficient de température de l’électronique intégrée (0 à 13 °C, 33 à 50 °C) : ± 0,005 % de la plage par °C.

AUTRES MODÈLES :

• 9144-A-256 : Four d’étalonnage, de +50 °C à +660 °C avec insert A.
• 9144-B-256 : Four d’étalonnage, de +50 °C à +660 °C avec insert B.
• 9144-C-256 : Four d’étalonnage, de +50 °C à +660 °C avec insert C.
• 9144-D-256 : Four d’étalonnage, de +50 °C à +660 °C avec insert D.
• 9144-E-256 : Four d’étalonnage, de +50 °C à +660 °C avec insert E.
• 9144-F-256 : Four d’étalonnage, de +50 °C à +660 °C avec insert F.
• 9144-A-P-256 : Four d’étalonnage, de +50 °C à +660 °C avec insert A + option process.
• 9144-B-P-256 : Four d’étalonnage, de +50 °C à +660 °C avec insert B + option process.
• 9144-C-P-256 : Four d’étalonnage, de +50 °C à +660 °C avec insert C + option process.
• 9144-D-P-256 : Four d’étalonnage, de +50 °C à +660 °C avec insert D + option process.
• 9144-E-P-256 : Four d’étalonnage, de +50 °C à +660 °C avec insert E + option process.
