5615-6-L — PRT standard secondaire, -200°C à +300°C + Borne L

PRT standard secondaire, 4,76 x 152 mm, -200 °C à +300 °C + mini cosses à fourche - 5615-6-L FLUKE CALIBRATION.

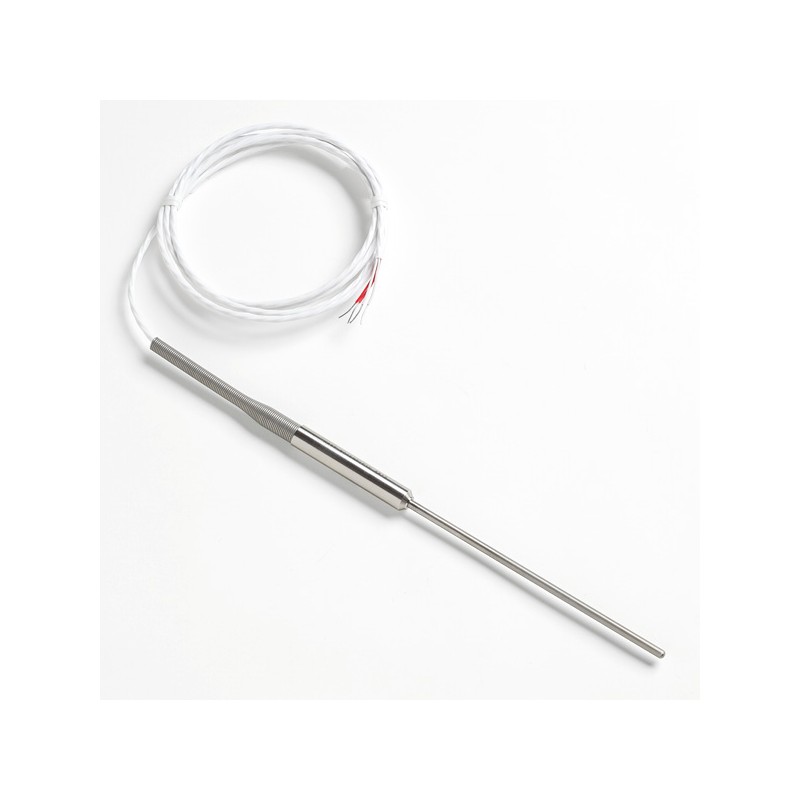

Le PRT 5615-6 est un thermomètre à résistance de platine doté d’une gaine Inconel™ 600 qui mesure 305 mm de long et présente un diamètre de 4,76 mm. Une sortie papier de la résistance du capteur est fournie par incréments de 1 °C pour chaque sonde. Il est étalonné à 300 °C. Sa précision est de ± 0,012 °C à 0,01 °C. L’élément comporte un fil de platine de référence (pur à 99,999 %) pour offrir une stabilité excellente. Le fil est enroulé en serpentin et placé dans un mandrin où il est pris en charge uniformément de façon à quasiment éliminer l’hystérésis. La configuration électrique est un branchement à potentiel de courant à quatre fils qui élimine les effets de la résistance à fil de plomb.

Cette sonde à gaine Inconel™ dispose d’un élément de détection entièrement pris en charge, qui la rend plus durable que les SPRT. L’élément est protégé par un boîtier en céramique ultra-pure doté d’un joint hermétique en verre afin d’améliorer la stabilité à la sortie en enfermant l’humidité et les contaminants.

Cette sonde est étalonnée avec des coefficients ITS-90, ce qui la rend compatible avec de nombreux excellents appareils de mesure, notamment les modèles Fluke Calibration 1529 Chub-E4, 1560 Black Stack et 1502A Tweener. Elle comble le fossé entre une RTD industrielle de 100 ohms et un SPRT.

CARACTÉRISTIQUES :

• Plage de températures : -200 à +420 °C.
• Résistance nominale à 0 °C : 100 Ohms ± 0,10 Ohms.
• Coefficient de température : 0,0039250 W/W/°C.
• Précision : ± 0,024 °C à –200 °C ; ± 0,012 °C à 0 °C ; ± 0,035 °C à 420 °C.
• Répétabilité à court terme : ± 0,009 °C à 0,010 °C.
• Dérive : ± 0,007 °C à 0,010 °C.
• Longueur du capteur : 28 mm.
• Emplacement du capteur : 6,9 mm ± 3,3 mm depuis la pointe.
• Tolérance de diamètre de la gaine : ± 0,127 mm.
• Matériau de la gaine : Inconel™ 600.
• Résistance d’isolement minimum : 1 000 MOhms à 23 °C.
• Plage de températures de la jonction de transition : –50 à 200 °C.
• Dimensions de la jonction de transition : Diamètre de 71 mm x 13 mm.
• Longueur d’immersion maximum : 102 mm.
• Temps de réponse : 9 secondes, généralement.
• Auto-échauffement (dans un bain à 0 °C) : 50 mW/°C.
• Câble de type fil de sortie : En Téflon™ et isolé avec une chemise en Téflon™, 22 AWG.
• Longueur du fil de sortie : 183 cm.
• Plage de températures du fil de sortie : –50 à 200 °C.
• Étalonnage : Étalonnage accrédité par le NVLAP inclus, code laboratoire 200706-0.
• Borne L : mini cosses à fourche.

AUTRES MODÈLES :

• 5615-6-X : PRT standard secondaire, 4,76 x 152 mm, -200 °C à +300 °C.
• 5615-9-X : PRT standard secondaire, 4,76 x 229 mm, -200 °C à +420 °C.
• 5615-12-X : PRT standard secondaire, 6,35 x 305 mm, -200 °C à +420 °C.

La borne X est à spécifier ces 9 bornes :

A : INFO-CON pour 914X.

B : fil nu.

D : DIN 5 broches pour thermomètres Tweener.

G : broches en or.

J : fiches banane.

L : mini cosses à fourche.

M : mini fiches banane.

P : INFO-CON pour 1523 ou 1524.

S : cosses à fourche.
