5608-9-A — PRT de référence secondaire, 9 x 1/8 po + Borne A

PRT de référence secondaire, 9 x 1/8 po, -200 °C à +500 °C + INFO-CON pour 914X - 5608-9-A FLUKE CALIBRATION.

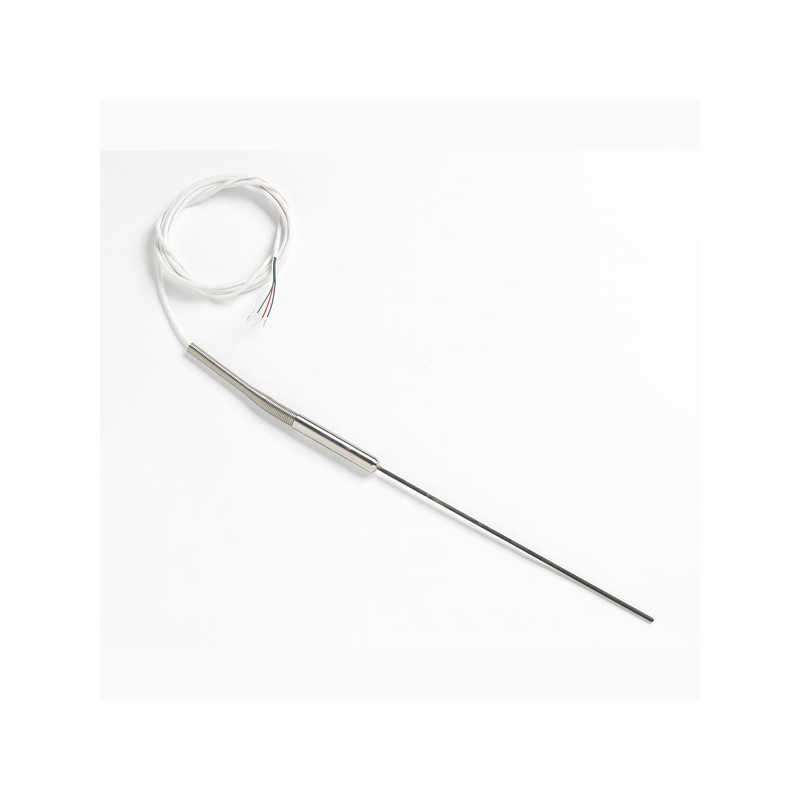

La sonde 5608-9-A est une sonde ± 7 mK au point triple de l’eau, son diamètre de 3,18 mm fournit des mesures précises de -200 à 500 °C avec seulement 80 mm d’immersion. Le 5608 est fourni avec une gaine de longueur de 9 ou 12 pouces. La 5608-9-X est le modèle avec une gaine de 9 pouces de long.

Cette sonde a une gaine Inconel™, et est fabriquée via un procédé de fabrication spécial, lui conférant une grande précision sur une large plage de températures. Les capteurs de cette sonde sont en platine de référence et comportent des connexions à quatre fils dont les mesures sont moins bruyantes que celles de l’équivalent à deux fils.

CARACTÉRISTIQUES :

• Plage de températures : -200 °C à +500 °C.
• Résistance nominale à 0,01 °C : 100 Ohms ± 0,5 Ohms.
• Coefficient de température : 0,0039250 Ohms/Ohms/°C.
• Précision relative :
• ± 0,007 °C à -200 °C.
• ± 0,008 °C à 0 °C.
• ± 0,020 °C à 420 °C.
• ± 0,027 °C à 660 °C.
• Répétabilité à court terme :
• ± 0,007 °C à 0,010 °C.
• ± 0,013 °C à temp. max.
• Dérive :
• ± 0,01 °C à 0,010 °C.
• ± 0,02 °C à temp. max.
• Hystérésis : ± 0,01 °C maximum.
• Longueur du capteur : 30 mm ± 5 mm.
• Emplacement du capteur : 3 mm ± 1 mm depuis la pointe.
• Matériau de la gaine : Inconel™ 600.
• Résistance d’isolement minimum : 500 MOhms à 23 °C, 20 MOhms à 500 °C.
• Plage de températures de la jonction de transition : -50 à +200 °C.
• Dimensions de la jonction de transition : 71 mm x 12,5 mm.
• Longueur d’immersion minimum (erreur <5 mK) : 80 mm.
• Longueur d’immersion maximum : 305 mm.
• Temps de réponse : 9 secondes, généralement.
• Auto-échauffement (dans un bain à 0 °C) : 75 mW/°C.
• Câble de type fil de sortie : PTFE 24 AWG.
• Longueur du fil de sortie : 1,8 m.
• Plage de températures du fil de sortie : -50 à 250 °C.
• Étalonnage : Étalonnage non inclus, étalonnage accrédité par le NVLAP (en option).
• Borne A : INFO-CON pour 914X.

AUTRES MODÈLES :

• 5608-12-X : PRT de référence secondaire, 12 x 1/8 po, -200 °C à +500 °C.
• 5609-12-X : PRT de référence secondaire, 12 x 1/4 po, -200 °C à +670 °C.
• 5609-20-X : PRT de référence secondaire, 20 x 1/4 po, -200 °C à +670 °C.
• 5609-300-X : PRT de référence secondaire, 300 x 6 mm, -200 °C à +670 °C.
• 5609-400-X : PRT de référence secondaire, 400 x 6 mm, -200 °C à +670 °C.
• 5609-500-X : PRT de référence secondaire, 500 x 6 mm, -200 °C à +670 °C.
• 5609-9BND : PRT de référence secondaire, 15 x 1/4 po, 9 en coude, -200 °C à +670 °C.

La borne X est à spécifier ces 9 bornes :

A : INFO-CON pour 914X.

B : fil nu.

D : DIN 5 broches pour thermomètres Tweener.

G : broches en or.

J : fiches banane.

L : mini cosses à fourche.

M : mini fiches banane.

P : INFO-CON pour 1523 ou 1524.

S : cosses à fourche.
