5622-10-P — PRT à réponse rapide, 100 x 1 mm + Borne P

PRT à réponse rapide, 100 x 1 mm + INFO-CON pour 1523 ou 1524 - 5622-10-P FLUKE CALIBRATION.

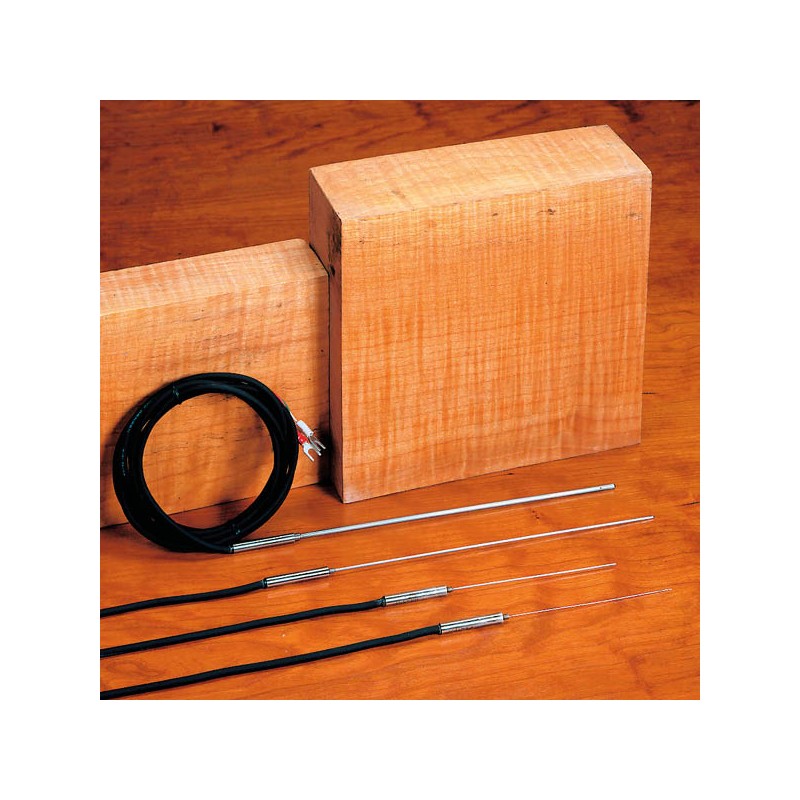

La série de PRT à réponse rapide Fluke Calibration est constituée de quatre modèles avec gaine en acier inoxydable aux diamètres compris entre 0,5 et 3,2 mm. Le transfert de chaleur vers les capteurs s’effectue rapidement car ces capteurs à fils de haute qualité sont installés dans de petits modules. Constantes de temps allant de 0 à 100 °C et rapides (jusqu’à 0,4 secondes).

Le fait que les niveaux d’immersion de ces sondes s’étendent de 10 mm seulement à 64 mm en fonction du modèle, représente également une valeur ajoutée. Par ailleurs, étant donné que ces sondes tolèrent des températures allant de –200 à 350 °C, elles sont plus polyvalentes que la plupart des thermistances.

Les PRT 5622 possèdent deux options d’étalonnage. Chacune de ces sondes non étalonnées s’avère conforme aux exigences DIN/CEI Classe A, avec une précision de ± 0,15 °C à 0 °C et de ± 0,55 °C à 200 °C et –200 °C. Autrement, n’importe quel modèle de PRT 5622 peut être acheté avec un modèle d’étalonnage comparatif 1923-4-N EIT-90, qui inclut sept points allant de –197 à 300 °C. Une fois l’étalonnage effectué, il est possible d’obtenir des précisions à court terme allant jusqu’à ± 0,04 °C à 0 °C.

La sonde 5622-10-X est une sonde PRT avec une gaine de 100 x 1 mm et une profondeur d’immersion de 20 mm.

CARACTÉRISTIQUES :

• Plage de températures : –200 °C à +350 °C.
• Résistance au point triple de l’eau nominale : 100 Ohms.
• Capteur : Quatre fils de platine « 385 ».
• Précision de la sonde étalonnée (inclut une incertitude d’étalonnage et une stabilité à court terme)
• ± 0,04 °C à –200 °C.
• ± 0,04 °C à 0 °C.
• ± 0,09 °C à 200 °C.
• ± 0,09 °C à 300 °C.
• Conformité DIN/CEI non étalonnée : DIN/CEI Classe A ; ± 0,15 °C à 0 °C.
• Constante de temps (63,2 %) : De 0 à 100 °C > 1,5 seconde.
• Profondeur d’immersion : 20 mm.
• Force électromotrice thermique : 20 mV à 350 °C.
• Gaine : 316 SST 100 x 1 mm.
• Câble : PVC, câble à 4 fils, 2 mètres de long, temp. max. de 90 °C.
• Borne P : INFO-CON pour 1523 ou 1524.

AUTRES MODÈLES :

• 5622-05-X : PRT à réponse rapide, 100 x 0,5 mm.
• 5622-16-X : PRT à réponse rapide, 200 x 1,6 mm.
• 5622-32-X : PRT à réponse rapide, 200 x 3,2 mm.

La borne X est à spécifier parmi ces 8 bornes :

B : fil nu.

D : DIN 5 broches pour thermomètres Tweener.

G : broches en or.

J : fiches banane.

L : mini cosses à fourche.

M : mini fiches banane.

P : INFO-CON pour 1523 ou 1524.

S : cosses à fourche.
