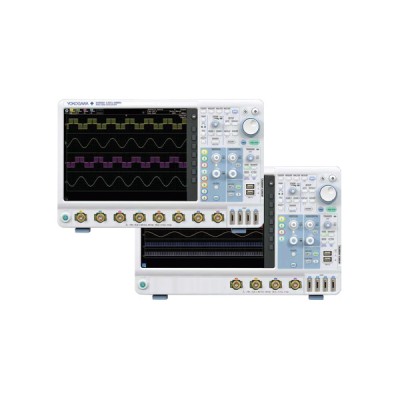

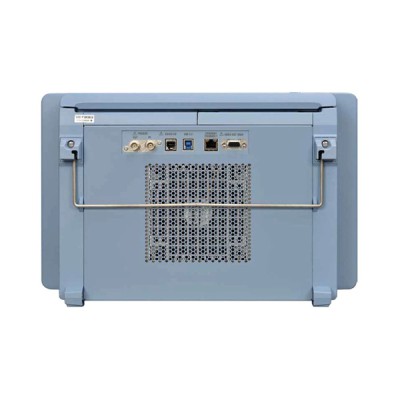

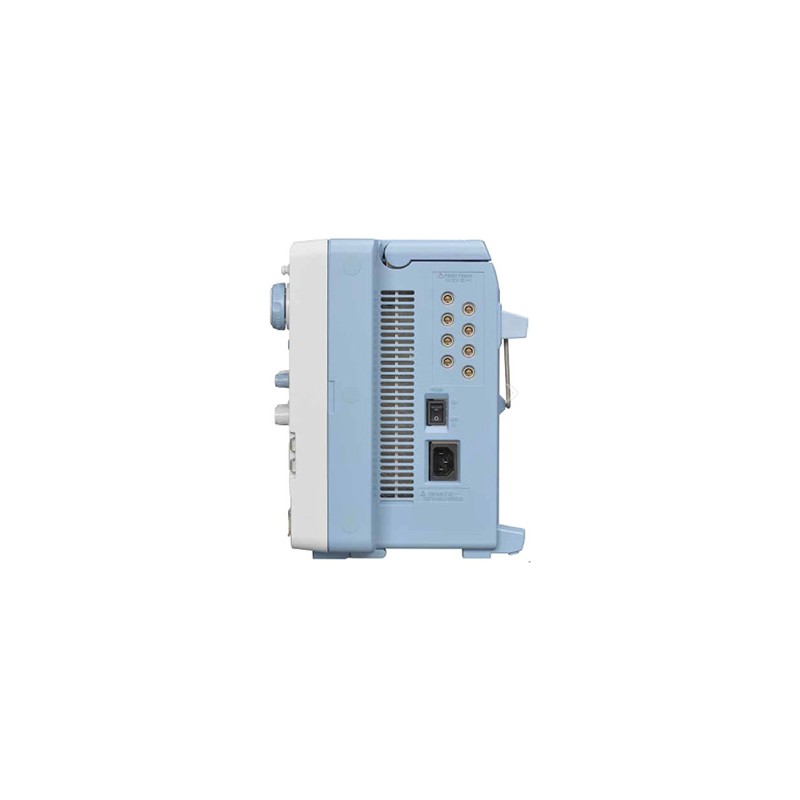

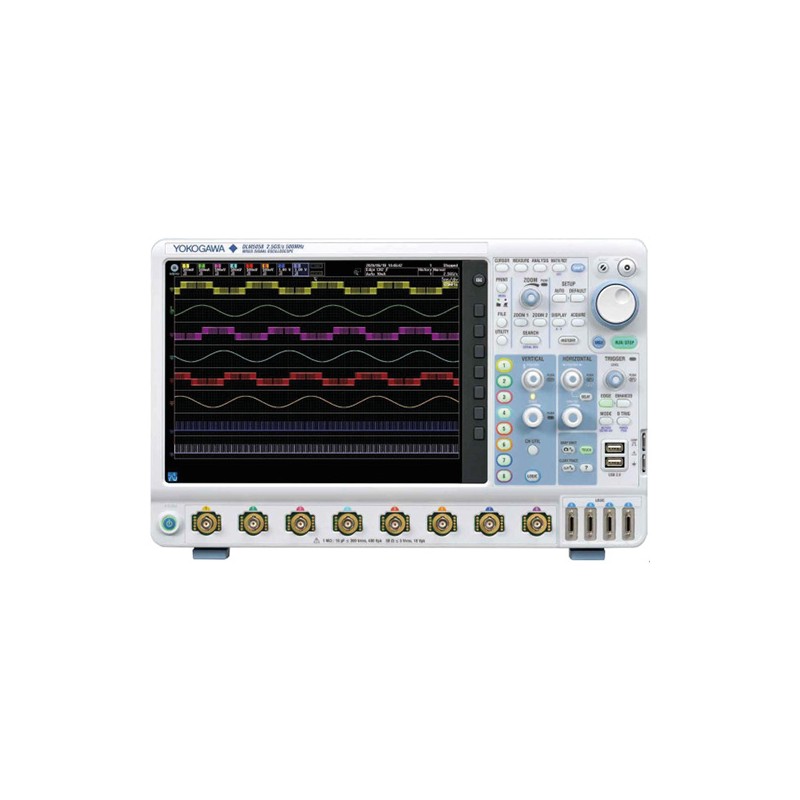

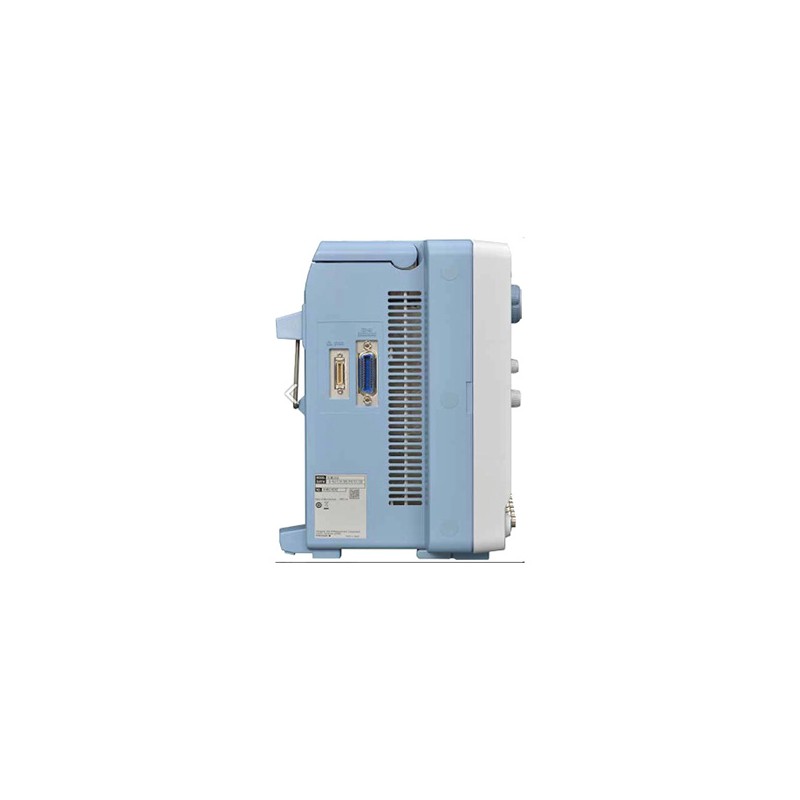

Série DLM5000 — Oscilloscopes 8 voies 350 MHz & 500 MHz

Oscilloscopes 8 voies 350 MHz & 500 MHz - Série DLM5000 YOKOGAWA.

En tant que concepteur du premier oscilloscope 8 voies au monde et avec plus de 100 ans d’expérience dans l’industrie, Yokogawa introduit le DLM5000 et nous emmène au-delà de 8 voies d’entrées. Conçu pour être extrêmement polyvalent et personnalisable, le DLM5000 répond aux besoins les plus exigeants des différentes industries comme en mécatronique, électronique de puissance, automobile, aéronautique, spatial, ferroviaire et électronique grand public.

Pour concevoir des moteurs électriques performants et fiables, un grand nombre de voies sont nécessaires. Fondé sur des composants de puissance modernes, le développement de ces moteurs requière un grand nombre de voies ainsi qu’une vitesse d’échantillonnage élevée. Ces mesures imposent souvent plus de 4 voies de mesure. Le DLM5000 dispose de 8 vraies voies analogiques, et offre aux ingénieurs d’aujourd’hui les outils dont ils ont besoin pour réaliser des mesures simples et précises.

La nouvelle fonctionnalité DLMSync permet de synchroniser deux DLM5000 et d’étendre les nombre de voies d’analyse, pour collecter encore plus d’informations sur les caractéristiques et le comportement des systèmes électroniques.

Le DLM5000 peut être utilisé comme un oscilloscope mixte à 8 voies analogiques et 16 voies logiques, avec toutes les voies actives simultanément. L’option /L32 permet d’étendre le nombre de voies logiques de 16 à 32.

La série DLM5000 se compose de 4 modèles :

DLM5034 : 4 voies analogiques + 16 voies logiques à 350 MHz.

DLM5038 : 8 voies analogiques + 16 voies logiques à 350 MHz.

DLM5054 : 4 voies analogiques + 16 voies logiques à 500 MHz.

DLM5058 : 8 voies analogiques + 16 voies logiques à 500 MHz.

CARACTÉRISTIQUES :

• Tension : 300 Vrms.
• Echantillonnage : 2,5Géchs/s.
• Mémoire : jusqu’à 500 Mpts.
• Nombre de voies : 4 ou 8.
• Décodage des bus UART, IC, SPI, CAN FD, LIN, SENT, CXPI.
• Analyse de puissance.

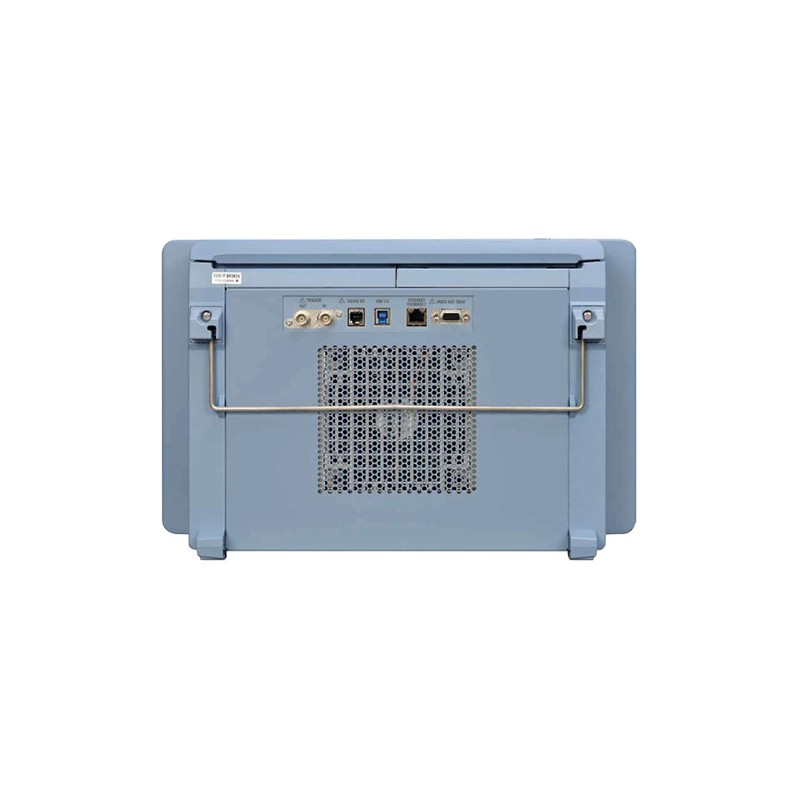

• Interfaces Ethernet Gigabit et USB 3.0.
