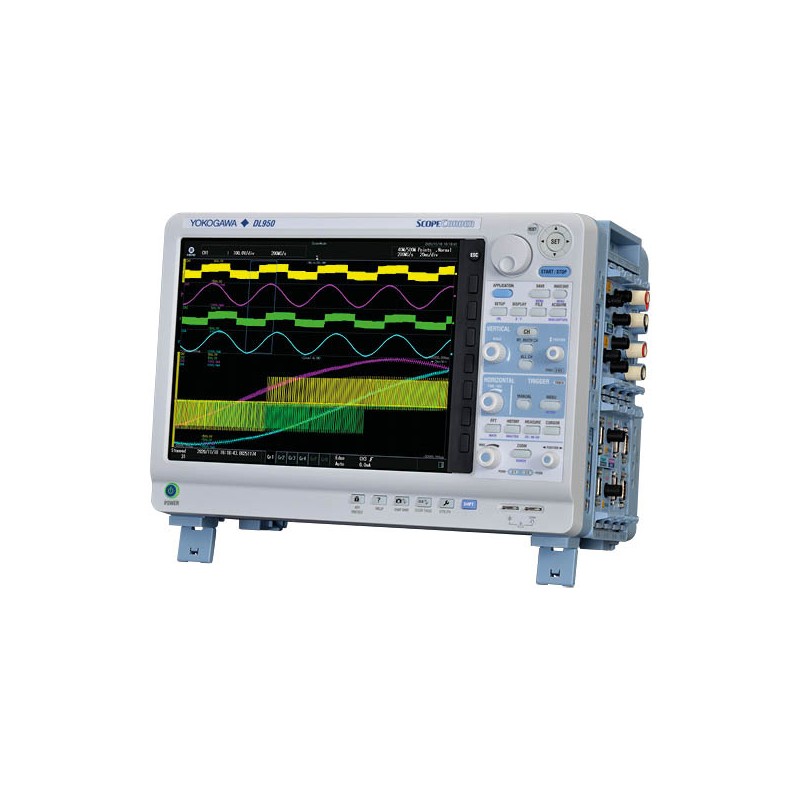

DL950 / DL950V — Oscilloscope enregistreur numérique jusqu'à 128 voies

Oscilloscope enregistreur numérique jusqu’à 128 voies - DL950 / DL950V Yokogawa.

Une plus grande polyvalence pour plus grande efficacité.

Le Scopecorder DL950 offre dans un même appareil portable, les avantages d’un enregistreur numérique rapide et d’un oscilloscope. Il est capable de fonctionner dans ces deux modes simultanément (mode dual capture) permettant ainsi de capturer, en détail, des signaux transitoires sur des enregistrements de surveillance beaucoup plus longs. Il est également possible d’enregistrer les signaux en continu sur disque SSD interne, sur mémoire Flash ou directement sur PC au travers d’une liaison Ethernet 10Gibabit. Les temps d’écriture en temps réel peuvent aller jusqu’à 160Mo/s. Son architecture modulaire permet de répondre aux applications le plus exigeantes.

Parmi 21 modules, le DL950 dispose d’une énorme profondeur mémoire de 8 Gpoints, et d’une vitesse d’échantillonnage de 200Méchs/s sur 14 bits sur 2 ou 4 voies. Jusqu’à 5 châssis DL950 peuvent également être synchronisés permettant d’étendre le nombre d’entrées jusqu’à 160 voies analogiques et 640 voies en température.

CARACTÉRISTIQUES :

• Tension : Jusqu’à 1 000 V.
• Echantillonnage : Jusqu’à 200 Méchs/s et par voie.
• Vitesse d’échantillonnage paramétrable par voie.
• Résolution : Jusqu’à 14 bits.
• Isolation : Jusqu’à 1 000 V.
• Multivoies : Jusqu’à 128 voies/châssis.
• Synchronisation jusqu’à 5 châssis.
• Automation : Surveillance de bus CAN/LIN (option /EV uniquement).
• Modules : Jusqu’à 15 modules différents (Tensions, Thermocouples, Accéléromètres, Ponts de Jauges…).
• Enregistrement continu sur disque : SSD, Mémoire Flash, PC.
• Mémoire de forme d’onde jusqu’à 8 Gigapoints.
• Durée d’enregistrement max de 200 jours.
• Calculs mathématiques temps réel.
• Analyse de puissance et d’harmonique.
• Fonction dual capture.
• Garantie : 3 ans.

AUTRES MODÈLES :

• DL350 / DL350V : Oscilloscope enregistreur numérique portable jusqu’à 32 voies.
• SL2000 : Système d’acquisition rapide - Haute vitesse.
• SL1000 : Système d’acquisition rapide - Jusqu’à 16 voies.
