CT-500 — 500 A, 520 KHz

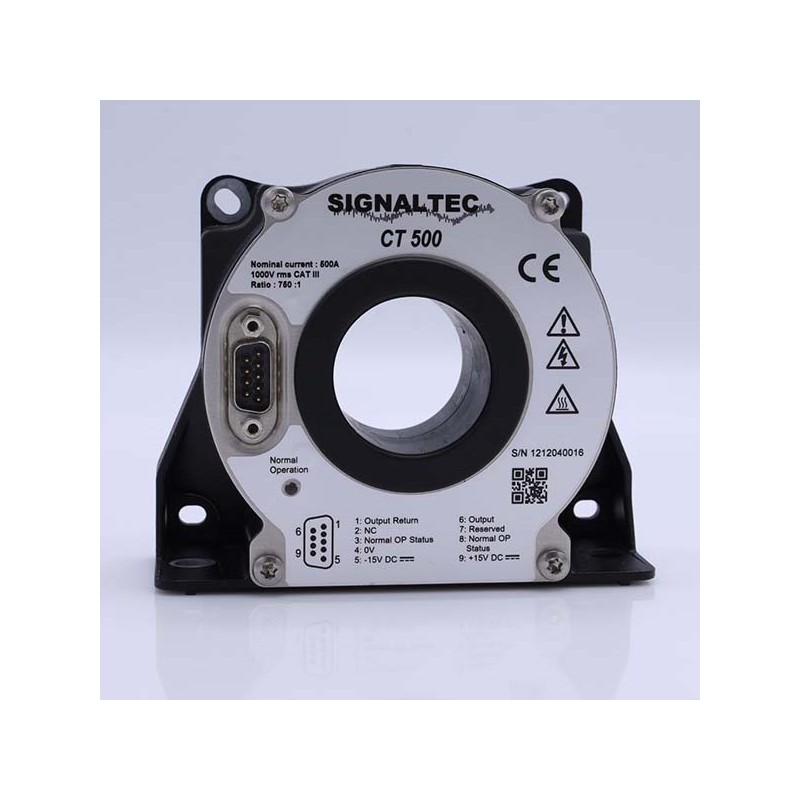

Capteur de courant 500 A - CT-500 Signaltec.

Pour mesurer des courants forts, il est nécessaire d’utiliser des capteurs de courant.

Contrairement aux traditionnels transformateurs d’intensité (TI) qui bien souvent ne permettent de ne mesurer le courant ni à basse fréquence, ni en DC, les capteurs de courant SIGNALTEC à technologie zéro-flux, sont capables de mesurer les courants du DC à des fréquences de plusieurs MHz avec une très grande précision.

Les capteurs zéro-flux utilisent un enroulement secondaire pour contrer le champ magnétique généré par le courant qui traverse l’enroulement primaire.

Ce procédé assure des mesures précises, fiables et répétables.

CARACTÉRISTIQUES :

• Courant permanent : 500Arms.
• Courant pic (100 ms) : 3kApk.
• Bande passante : DC…520 kHz.
• Ratio : 750:1.
• Courant secondaire : 0 … 666mArms.
• Temps de réponse : 1 µs.
• Précision DC : 0.00115 %.
• Précision AC : 0.015 %.
• Diamètre : 38 mm.

AUTRES MODÈLES :

• CT-100 : Capteur de courant 100 A.
• CT-200 : Capteur de courant 200 A.
• CT-400 : Capteur de courant 400 A.
• CT-1000 : Capteur de courant 1000 A.
• CT-2000 : Capteur de courant 2000 A.
