AMEE1553-x — Carte AIM Mini PCI Express 1553

Carte AIM Mini PCI Express 1553 durcie pour applications Embarquées - AMEE1553-x | AIM.

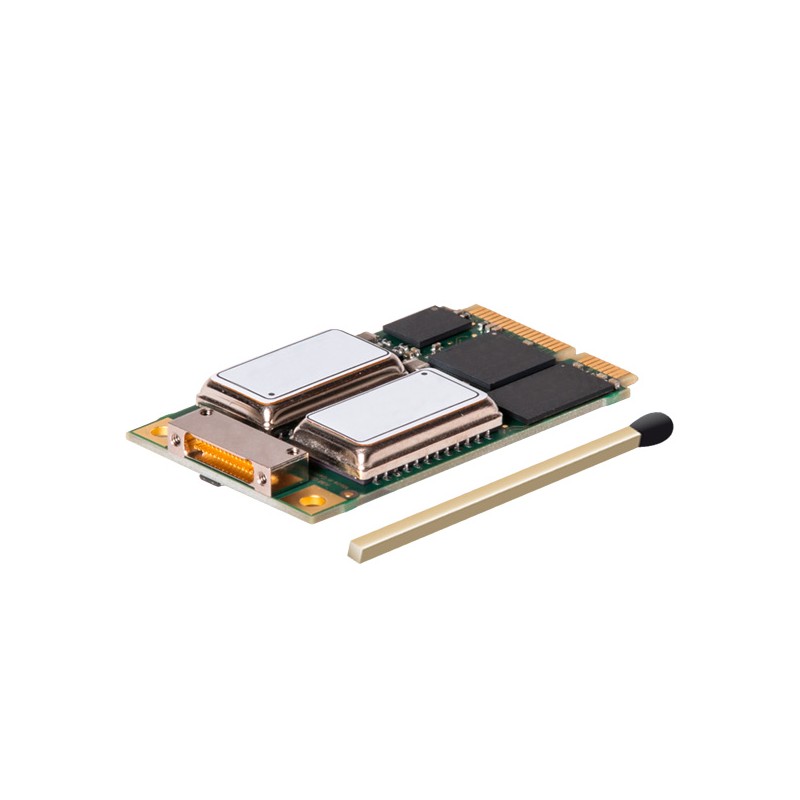

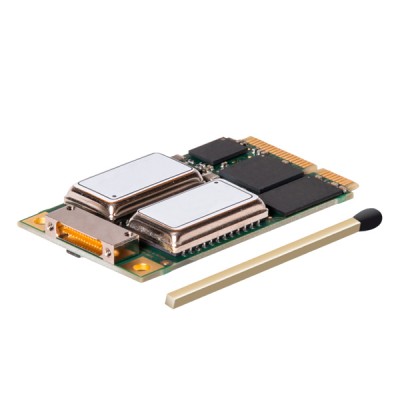

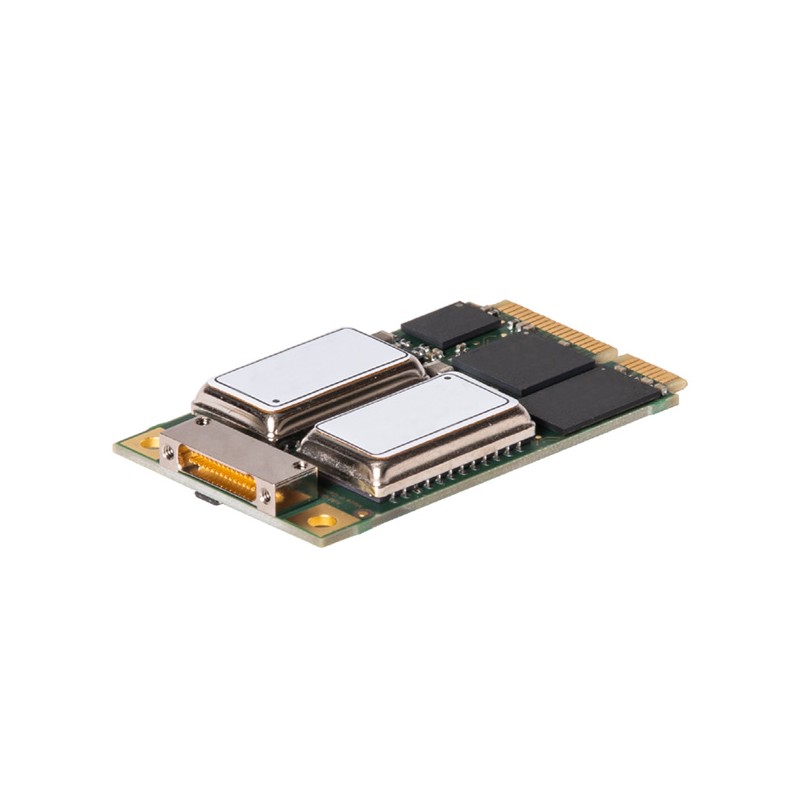

L’AMEE1553-x est le nouveau module de mini-carte PCI Express d’AIM destiné aux applications MIL-STD-1553B embarquées dans un facteur de forme ultra-compact.

Les modules AMEE1553-x sont basés sur la conception matérielle « Common Core » d’AIM utilisant la technologie FPGA combinée à des processeurs RISC (unités d’interface de bus) pour prendre en charge la gestion du protocole de bus MIL-STD-1553 pour une planification précise des messages simulés en contrôleur de bus et/ou plusieurs terminaux distants ainsi que l’horodatage des messages reçus avec une résolution de 1 µs pour le fonctionnement du moniteur de bus.

L’utilisation de processeurs embarqués pour la gestion du protocole MIL-STD-1553 et d’une grande mémoire permet un fonctionnement autonome avec une interaction minimale avec le PC hôte pour les applications en temps réel. Un codeur/décodeur de temps IRIG-B intégré est inclus avec une sortie sinusoïdale.

Une interface de programmation d’application (API) est fournie avec des pilotes spécifiques pour les systèmes d’exploitation Windows, Linux et VxBus.

CARACTÉRISTIQUES :

• Mini carte PCI Express robuste et basse consommation mettant en œuvre une ou deux interfaces MIL-STD-1553 redondées.
• Plage de températures de fonctionnement : -40 °C à +85 °C.
• Conçue pour applications embarquées nécessitant un démarrage rapide et autonome en mode opérationnel.
• Contrôleur de bus, terminaux distants multiples (31) et moniteur de bus chronologique/boîte aux lettres (fonction Mono uniquement).
• 6 entrées discrètes avioniques et 2 signaux d’entrée/sortie discrets avioniques à surveiller ou à générer.
• 2 entrées de déclenchement et 2 sorties de déclenchement inclus.

AUTRES MODÈLES :

• AMEE429-x : Carte AIM Mini PCI Express ARINC429.
• AME1553-1 : Carte Mini PCI Express de test et simulation de bus MIL-STD-1553 une voie redondante.
