ThermoSpot DCP-102 — Conditionneur thermique par contact de -65°C à 175°C.

Conditionneur thermique par contact de -65 °C à 175 °C - ThermoSpot DCP-102 | Temptronic

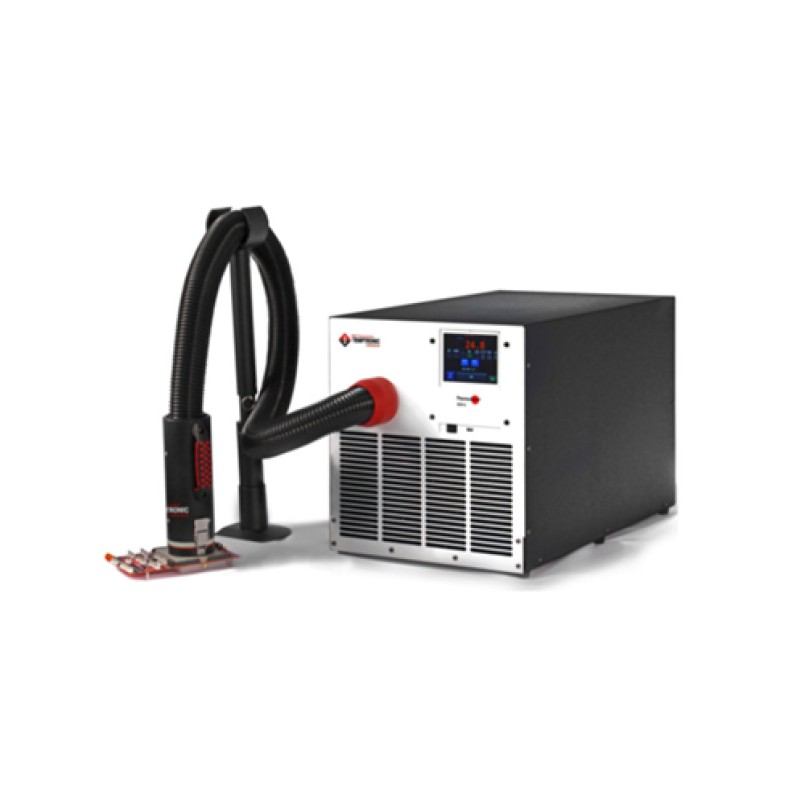

Le modèle ThermoSpot DCP-102 propose un système thermoconducteur très réactif pour induire rapidement la température vers le produit testé.

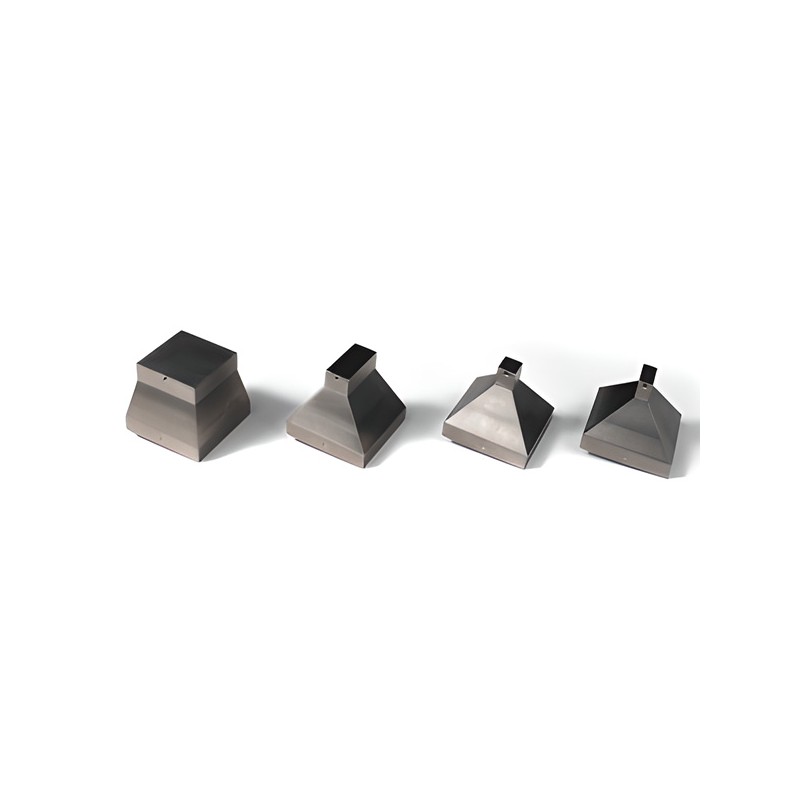

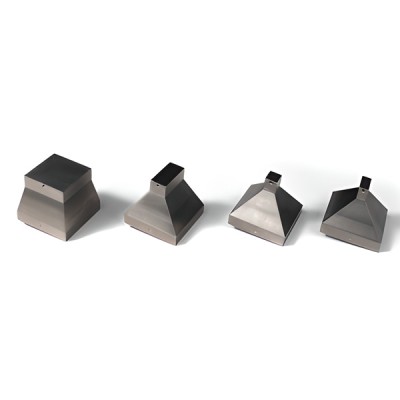

Ce système hautement fiable - sans modules thermoélectriques - utilise une sonde thermique interchangeable pour s’accoupler directement à votre circuit intégré ou à un autre appareil testé.

Grâce à une technologie de réfrigération exclusive et robuste, ce ThermoSpot peut effectuer de nombreux cycles thermiques sans se soucier d’une baisse de capacité de refroidissement comme cela est récurrent avec les modules thermoélectriques utilisés dans les systèmes concurrents.

CARACTÉRISTIQUES :

• Plage de température : de -65 °C à 175 °C.
• Précision : ±1.0 °C.
• Stabilité : ±0.3 °C.
• Puissance de réfrigération : 55 W @ -55 °C, 125 W à -40 °C, 250 W à 0 °C.
• Transition : 25 °C à -40 °C, <35 sec, 25 à +125 °C <1,5 min.
• Capteur principal : RTD.
• Capteur DUT : K thermocouple, Diode, 100 Ohms RTD, Analogique.
• Interfaces de communications : Ethernet (TCP/IP), USB / En option : IEEE488, RS232.
• Force maximale admissible sur la tête thermique : 980.6 N.
• Dimensions DUT : De 2 x 2 mm à 50 x 50 mm (0.079” x 0.079” à 2.0 x 2.0”).

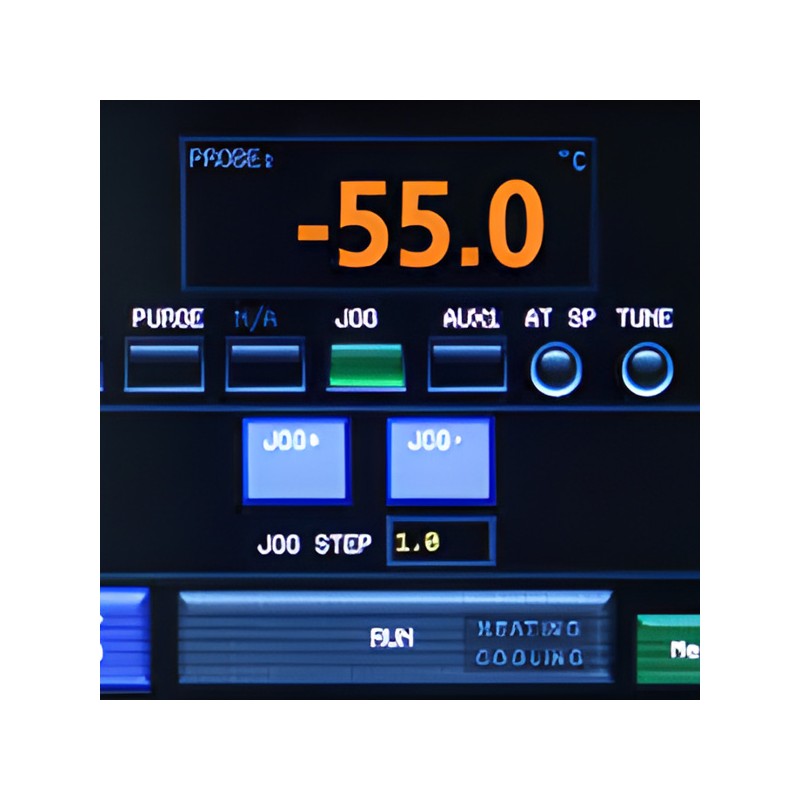

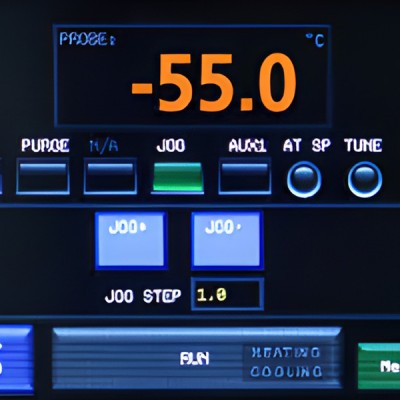

• Contrôleur 5.25” écran tactile en couleur :
• >Programmable avec une résolution de 0,1 °C,.
• >Températures préréglées, rampe, trempage & cycle.
• >Contrôle de la vitesse de rampe,.
• >Enregistrement des données et graphiques, serveur Web,.
• >Etalonnage du décalage,.
• >Entrées de température analogiques.
• Tête thermique : Diamètre 89 mm (3.5”).
• Tuyau tête thermique : longueur 1,8 mètre (70"), en option longueur 3,0 mètres (118").
• Tête thermique anti givre : Purge d’air sec ou d’azote à faible débit 0,05 cfm, point de rosée de -70 °C contrôlé automatiquement.
• Niveau sonore : 55 dBA.

Accessoires de positionnement et d’alignement :

Boom Stand : Ce support permet le positionnement de la tête thermique sur les 3 axes X, Y, Z, au-dessus du DUT.

Bench Stand : Perche à mouvement libre qui permet le positionnement manuel de la tête thermique au-dessus du DUT.

• Interface DUT :

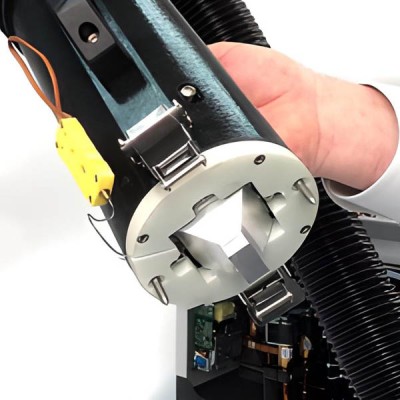

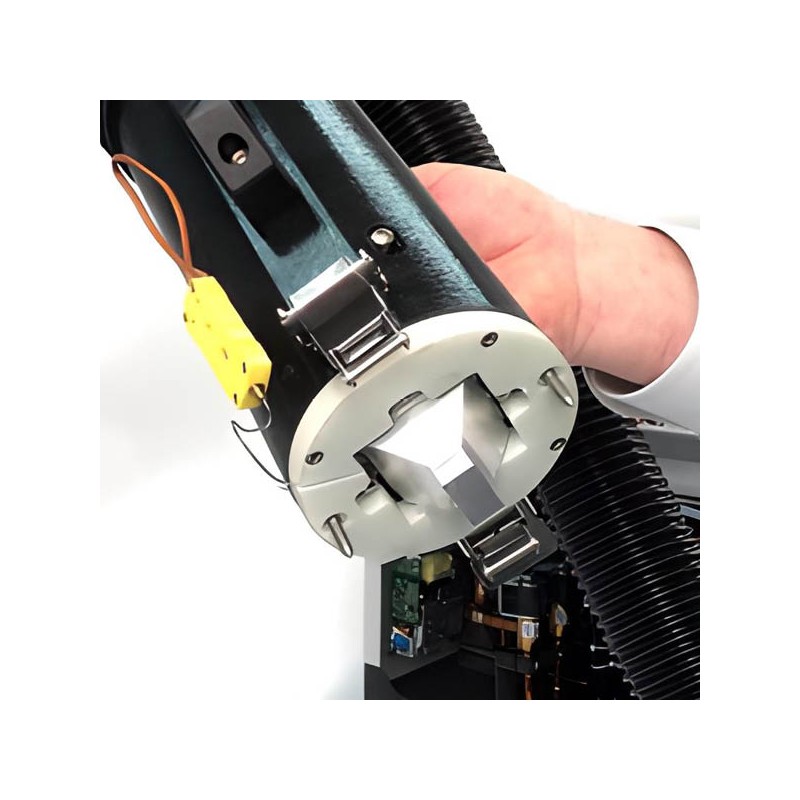

• Test d’alignement des douilles : Les loquets et les goupilles de guidage permettent une connexion facile et sûre aux douilles de test.
• Alignement des composants soudés : Interfaces customisées pour s’adapter aux dispositions des circuits imprimés et à la géométrie des puces.

AUTRES MODÈLES :

• ThermoSpot DCP-101 : Conditionneur thermique par contact de -55 °C à 175 °C.
