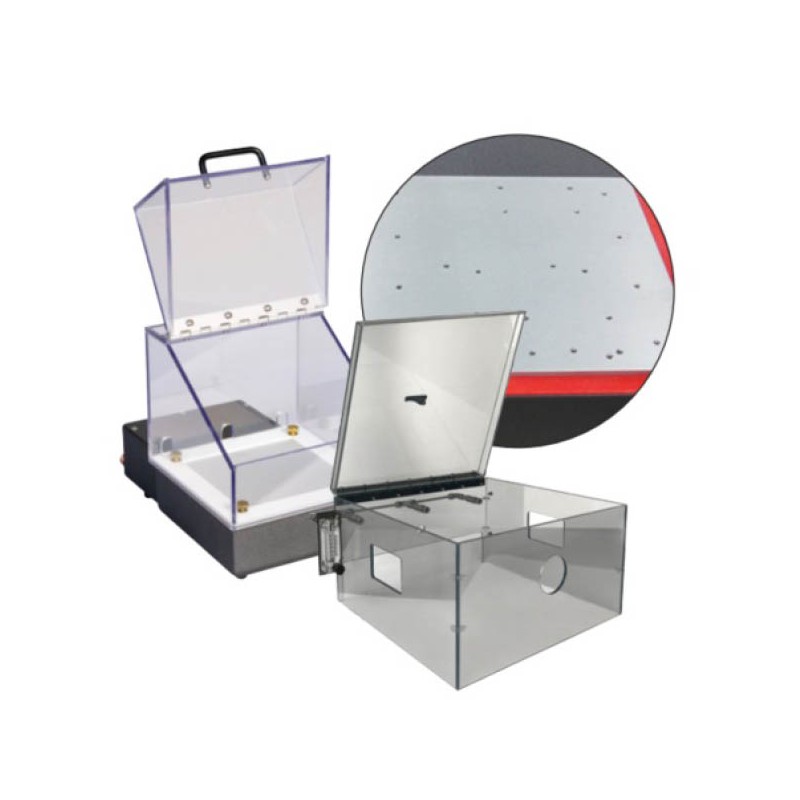

TP294 — Plate-forme thermique -165°C à +250°C (294cm²) | 17.1cm x 17.1cm

Plate-forme thermique -165 °C à +250 °C (294 cm²) - TP294 | 17.1 cm x 17.1 cm | Sigma Systems.

Les plaques d’essais thermiques cryogéniques offrent une surface de travail ouverte et accessible pour répondre aux besoins de test ou de caractérisation sur des gammes de température extrêmes (-165 °C ou -100 °C et jusqu’à 250 °C) avec une variation rapide de la température tout en garantissant précision et répétabilité. Fort d’une expérience de plus de 50 ans dans les applications cryogéniques basées sur l’utilisation d’azote liquide (LN2) ou de Dioxyde de carbone liquide (LCO2), InTEST Thermal Solutions propose des solutions de simulation environnementale unique au travers des plaques thermiques préconfigurées pour répondre aux applications spécifiques pour diverses industries : aéronautique, défense, militaire, spatial, recherche fondamentale, etc…).

Les plaques thermiques proposent essentiellement un refroidissement au LN2 (ou LCO2 en option) pour répondre aux besoins de température exigeants, couvrant toute plage de température comprise entre -165 et 250 °C (un refroidissement par compresseurs cascadés est disponible en option sur une gamme de température réduite de -60 °C à +200 °C).

CARACTÉRISTIQUES :

• Plage de température : de -100 °C à +200 °C.
• Option basse température étendue jusqu’à : -165 °C.
• Option haute température étendue jusqu’à : +250 °C.
• Transition :
• Chauffage : de 21 °C à 47°C/min.
• Refroidissement : de 60 °C à 140°C/min (refroidissement LN2 ou LCO2)
• Surface d’essais.
• Dimensions : 17.1 cm x 17.1 cm (Profondeur x Largeur)
• Surface : 294 cm2.
• Dimensions volume externes : 8.1 cm x 19.8 cm x 32.5 cm (Hauteur x Largeur x Profondeur)
• Liquide de refroidissement : LN2 ou LCO2.
• Contrôle de température sur le spécimen.

PID :

• Capteur RTD (500 ohms/2 fils ou (100 ohms/3 fils) ou Thermocouple (K).
• Algorithmes de contrôle ; Boucle primaire, Boucle double, etc…
• Contrôleur programmable à écran tactile ; prend en charge les communications à distance (série TS)
• Interfaces de communication : Ethernet, Telnet, HTML Web Server, USB-2.0, GPIB et RS-232.

OPTIONS :

• Tuyaux d’injection LCO2/LN2 gainés sous vide, en Inox et tressé avec une soupape de sécurité contre les surpressions.
• Contrôle cryogénique par le module de sécurité indépendant (IFM) du contrôleur TS.
• Purge d’azote sec pour le contrôle de l’humidité (nécessite l’option couvercle)
• Accessoires Dewar : collecteurs de distribution, régulateurs de pression.
• Montage en rack sur étagère.

AUTRES MODÈLES :

• TP48 : -100 à +200 °C (options étendues : -165 à 250 °C) | Dimensions cm | 48 cm2.
• TP92 : -100 à +200 °C (options étendues : -165 à 250 °C) | Dimensions cm | 92 cm2.
• TP258 : -100 à +200 °C (options étendues : -165 à 250 °C) | Dimensions cm | 258 cm2.
• TP781 : -100 à +200 °C (options étendues : -165 à 250 °C) | Dimensions cm | 781 cm2.
• TP870 : -100 à +200 °C (options étendues : -165 à 250 °C) | Dimensions cm | 870 cm2.
• TP994 : -100 à +200 °C (options étendues : -165 à 250 °C) | Dimensions cm | 994 cm2.
• TP1265 : -100 à +200 °C (options étendues : -165 à 250 °C) | Dimensions cm | 1265 cm2.
• TP2555 : -100 à +200 °C (options étendues : -165 à 250 °C) | Dimensions cm | 2555 cm2.
• TP3975 : -100 à +200 °C (options étendues : -165 à 250 °C) | Dimensions cm | 3975 cm2.
