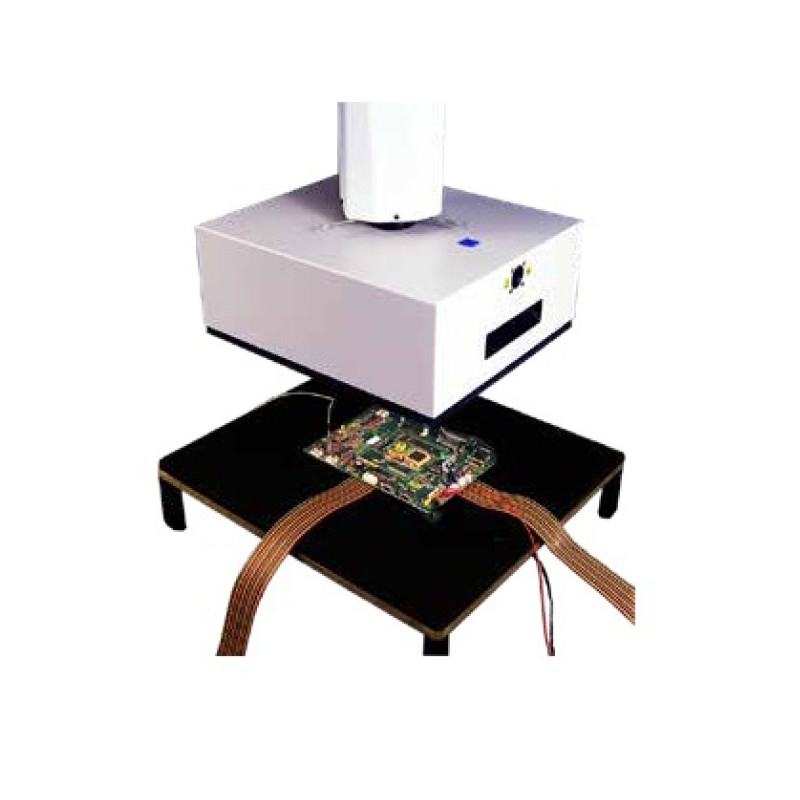

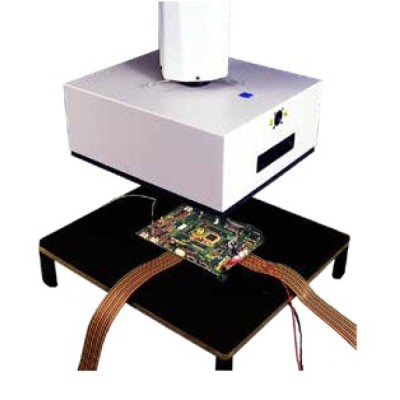

Le « Thermo Hood » (ThermoChamber) est un couvercle thermique de grand format, idéale pour tester des composants, des assemblages, et d’autres pièces en température. Ces avantages principaux :

• Portable.
• Test sans LN2 ni LCO2.
• Tests à basse température sans gel.
• Environnement thermique uniforme, précis et contrôlé.

Ce couvercle grand format est parfaitement adapté aux tests thermiques et aux cycles/tests thermiques sur des échantillons et composants dans un volume plus important que celui offert par les cloches thermiques classiques des Thermostreams ATS & ECO. Ce couvercle se fixe de la même façon que les cloches thermiques (T-CAPS).

CARACTÉRISTIQUES :

• Solution ultra-portable & flexible.
• Plage de température de -65 °C à +200 °C.
• Uniformité : 2 °C.

Taux de transition de température rapides (sans LN2 ni LCO2) :

• > -40 °C à l’ambient : 0.6 minutes.
• > Ambient à +125 °C : 2.4 minutes.
• > +125 °C à l’ambient : 1.8 minutes.
• > Ambient à -40 °C : 2.6 minutes.
• > Temps de transition @18 SCFM.
• Conception unique & exclusive :
• > assurant une répartition uniforme du flux d’air autour du DUT.
• > Acheminement des câbles de test sur toute la périphérie du couvercle.
• > Installation facile sur les Thermostreams sans aucun outil.
• (2) tailles de hottes disponibles :
• > Modèle HD1012 :
• Dimensions internes : 25.0(L) X 30.0(l) X 9.0(H) (±0.5 cm).
• Dimensions externes : 35.3(L) X 40.6(L) X 16.5(H) (±0.3 cm).
• Poids : 3.2 kg.
• Connexion à un thermocouple incluse.
• > Modèle HD1416 :
• Dimensions internes : 35.0(L) X 40.0(l) X 9.0(H) (±0.5 cm).
• Dimensions externes : 45.8(L) X 51.0(l) X 16.5(H) (±0.3 cm).
• Poids : 4.5 kg.
• Connexion à un thermocouple incluse.
• > BASE (optionnel) :
• 56.0(L) X 50.8(l) X 12.4(H) cm.
• Plate-forme non conductrice pour la configuration de test.
• Modification possible par l’utilisateur pour les connexions avec le DUT.
• Connexion à un thermocouple incluse.
• (L=Largeur / l = longueur / H = Hauteur).
• Kit d’isolation (en option) - Disponible en matériaux non conducteurs et conducteurs.
