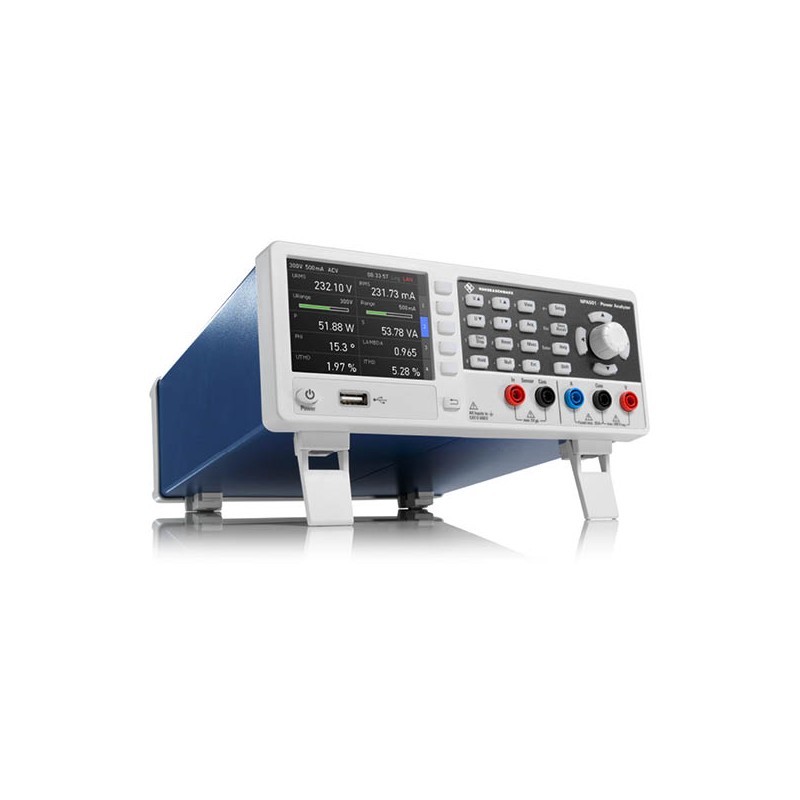

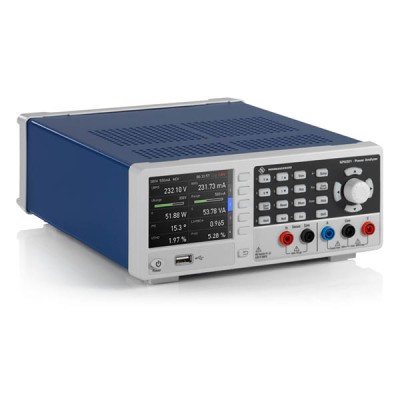

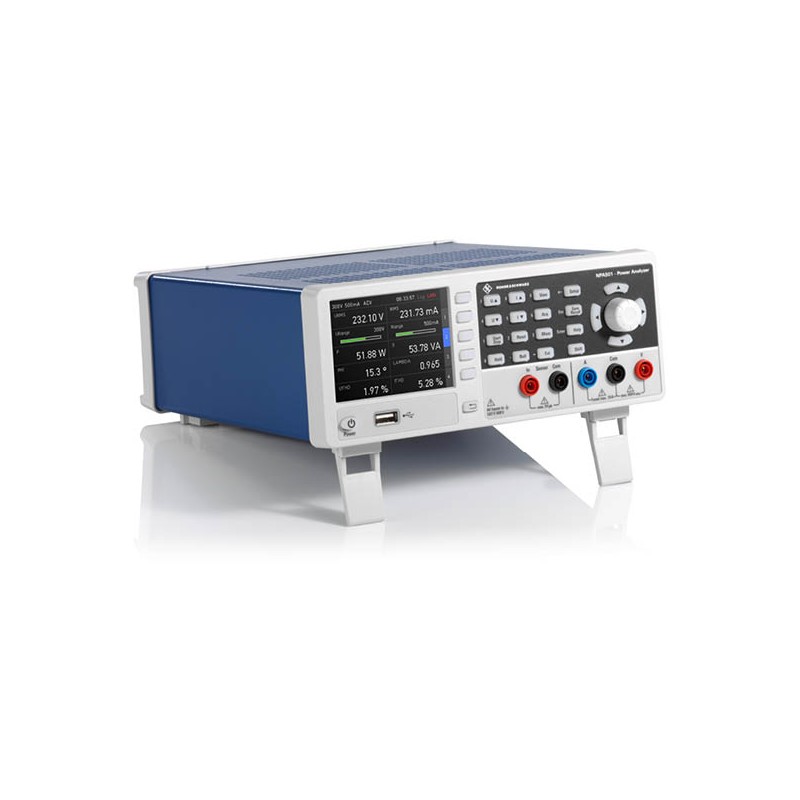

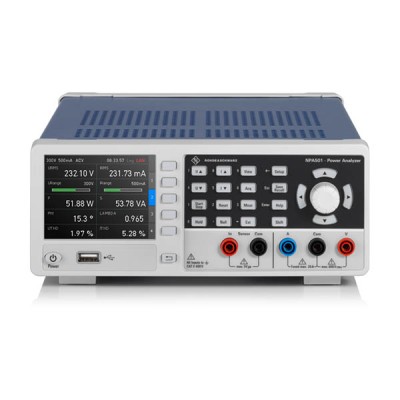

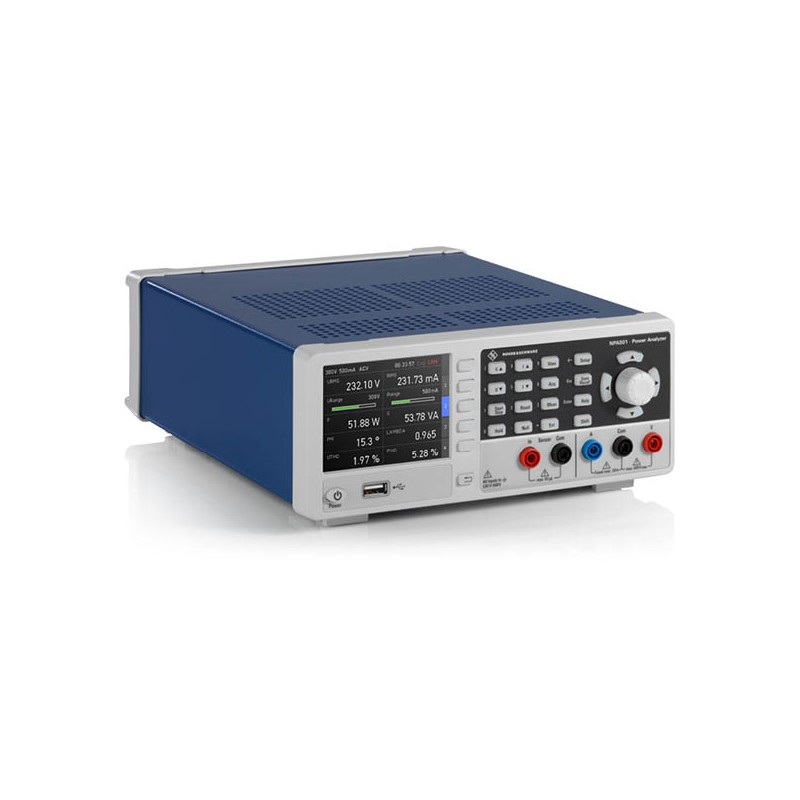

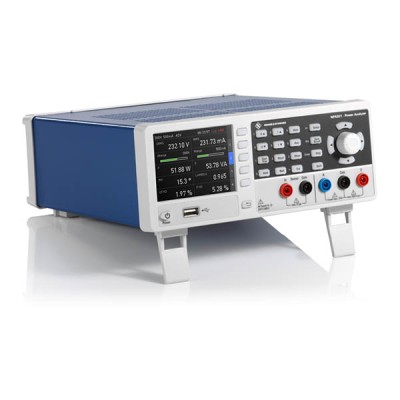

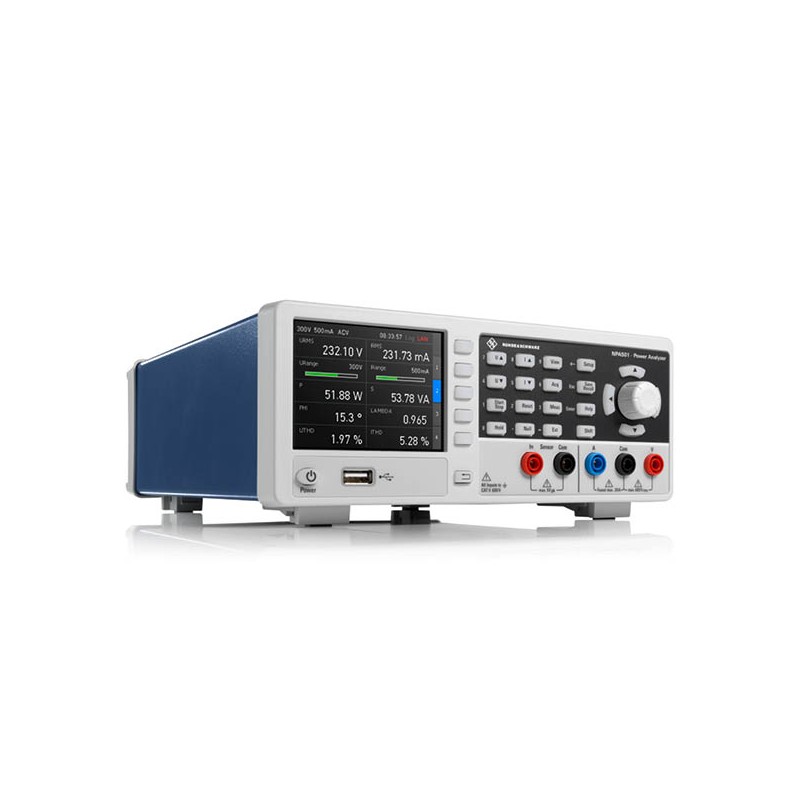

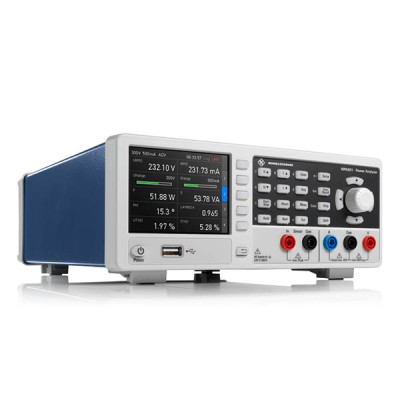

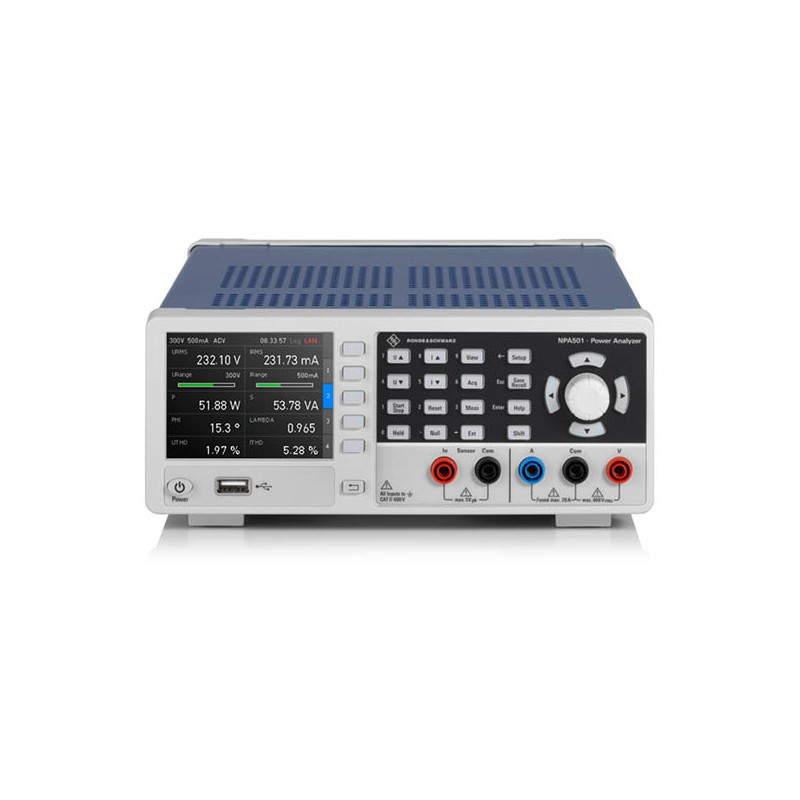

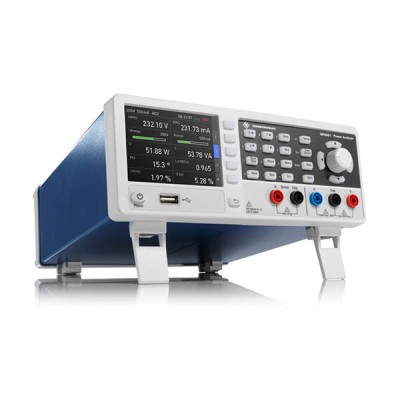

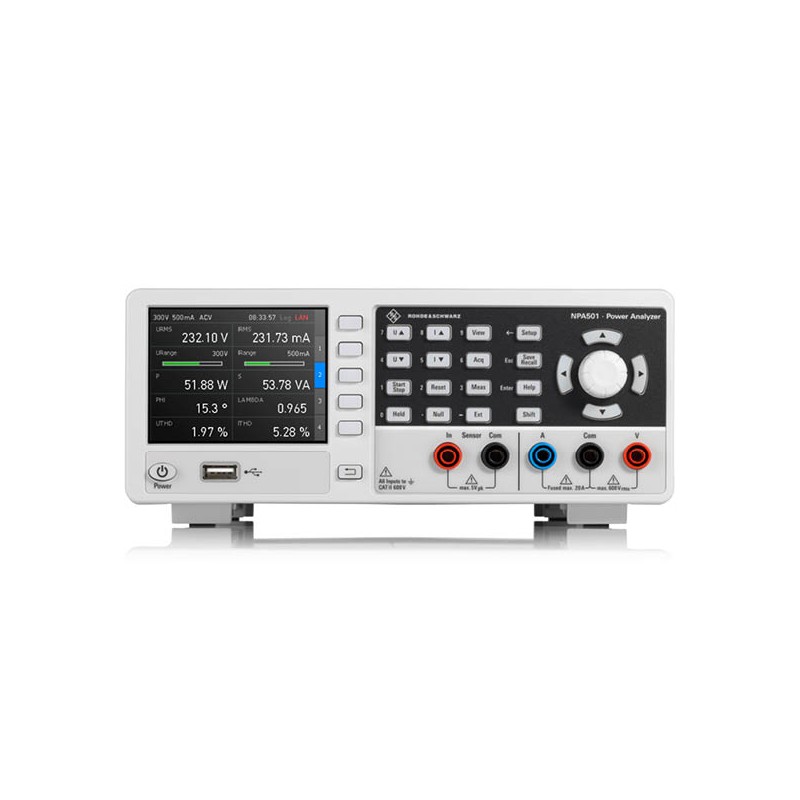

NPA501 — Analyseur de puissance, DC à 100 kHz.

Analyseur de puissance, DC à 100 kHz – NPA501|ROHDE & SCHWARZ.

Les analyseurs de la série NPA | Rohde & Schwarz sont les premiers testeurs compacts de caractérisation du courant de charge et de veille AC/DC permettant d’effectuer des mesures sans outils supplémentaires tels que des ordinateurs ou une infrastructure à distance.

L’analyseur NPA501 offre la possibilité de faire des mesures « Peak-to-Peak », des fonctions de mesure « d’inrush », l’enregistrement d’harmoniques. Grâce à sa fonctionnalité de tests « PASS/FAIL » configurable, il est idéal pour des tests en production. Il possède 4 connecteurs BNC pour entrées/sorties analogiques et digitales.

Dans l’analyse harmonique, l’analyseur de puissance NPA501 | Rohde & Schwarz affiche graphiquement jusqu’à la 50e harmonique sur une échelle d’amplitude logarithmique. La fonction de diagramme de tendance à deux canaux configurables par l’utilisateur pour U, I, P, S, Q et F est unique dans cette catégorie d’appareils. L’écran couleur QVGA brillant (320 × 240 pixels) affiche simultanément jusqu’à 10 résultats de mesure configurables par l’utilisateur avec un taux de rafraîchissement de 10 mesures par seconde. L’instrument a une précision de base de 0,05 %. Les signaux sont acquis de DC à 100 kHz à un taux d’échantillonnage de 500 kéchantillons par seconde. Le courant et la tension sont affichés avec une résolution de 16 bits. La fonction d’enregistrement permet aux utilisateurs de stocker les données mesurées avec un horodatage au format.CSV pendant une période pratiquement illimitée. Le contenu de l’écran peut également être sauvegardé sur une clé USB à tout moment en appuyant sur un bouton. Une fonction PASS/FAIL permet aux utilisateurs de contrôler de nombreux résultats de mesure.

CARACTÉRISTIQUES :

• Plage de mesure de la puissance : 50 µW to 12 kW.
• Bande passante analogique : DC à 100 kHz.
• Taux d’échantillonnage : 500 kéchantillons/s.
• Résolution de 16 bits pour le courant et la tension.
• Précision de base : 0.05 %.
• 26 fonctions mathématiques et de mesure différentes.

AUTRES MODÈLES :

• NPA101 : Compteur de puissance, DC à 100 kHz.
• NPA501-G : Analyseur de puissance, DC à 100 kHz + interface IEEE-488 (GPIB).
• NPA701 : Testeur de conformité, DC à 100 kHz.
• NPA701-G : Testeur de conformité, DC à 100 kHz+ interface IEEE-488 (GPIB).
