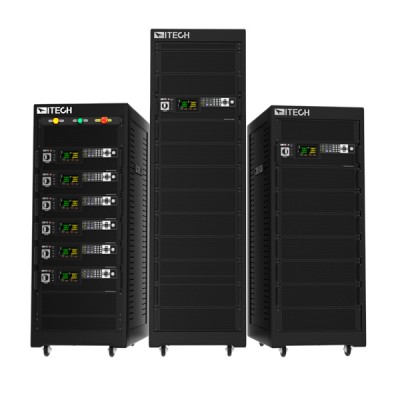

Série IT6600C — Alimentation DC Réversible ±42kW en 3U

Alimentation DC Réversible - Série IT6600C | ITECH

La série IT6600C est une nouvelle génération d’alimentation DC réversible d’une densité de puissance inégalée.

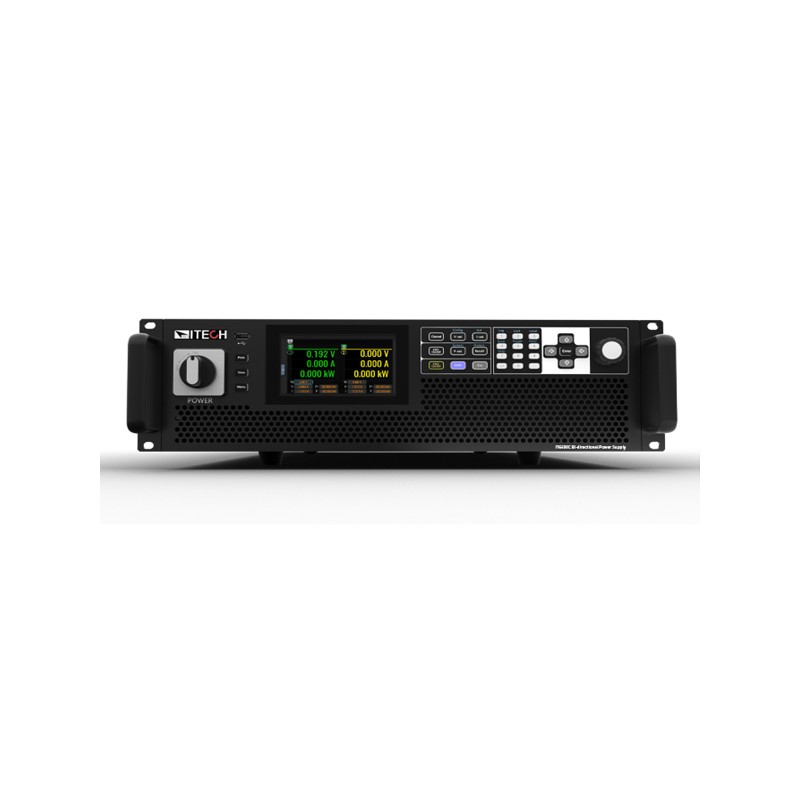

Au format rack sur une hauteur de 3U, elle dispose de 2 voies de ±21 kW chacune pouvant être utilisée de façon indépendante ou configurée par son interface graphique en mode série ou parallèle pour atteindre une puissance de ±42 kW sur une voie.

Son écran tactile garantit à l’utilisateur un paramétrage simple et intuitif et facilite la visualisation de courbes de tendance et des mesures qui peuvent être sauvegardées par sa fonction datalogging pendant 7 heures.

La série IT6600C existe en ±42 kW au format rackable 3U, avec de tension allant de 600 V à 2 250 V et des courants de ±100 A à ±200 A.

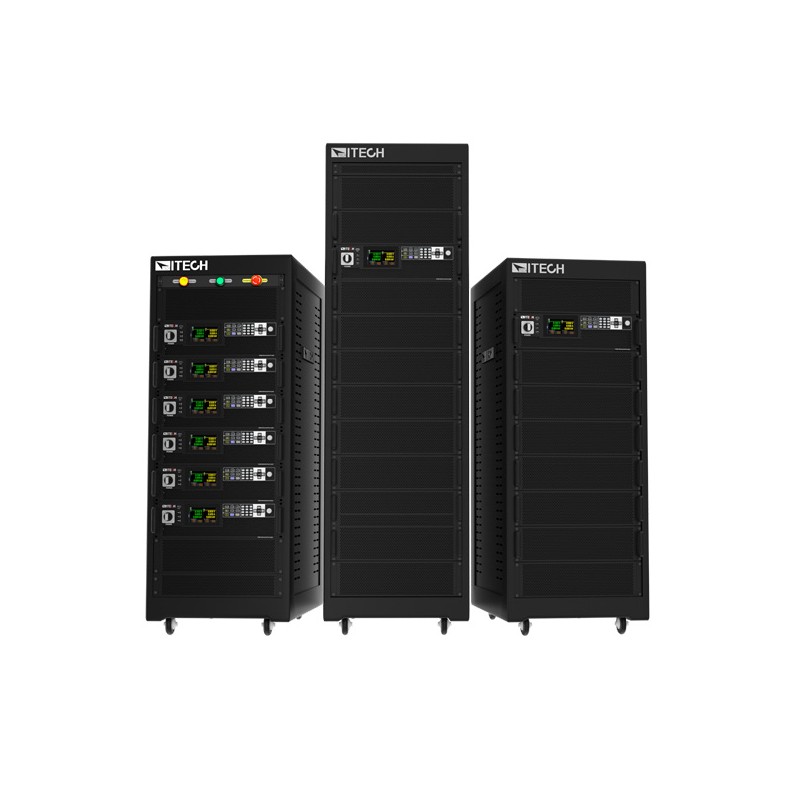

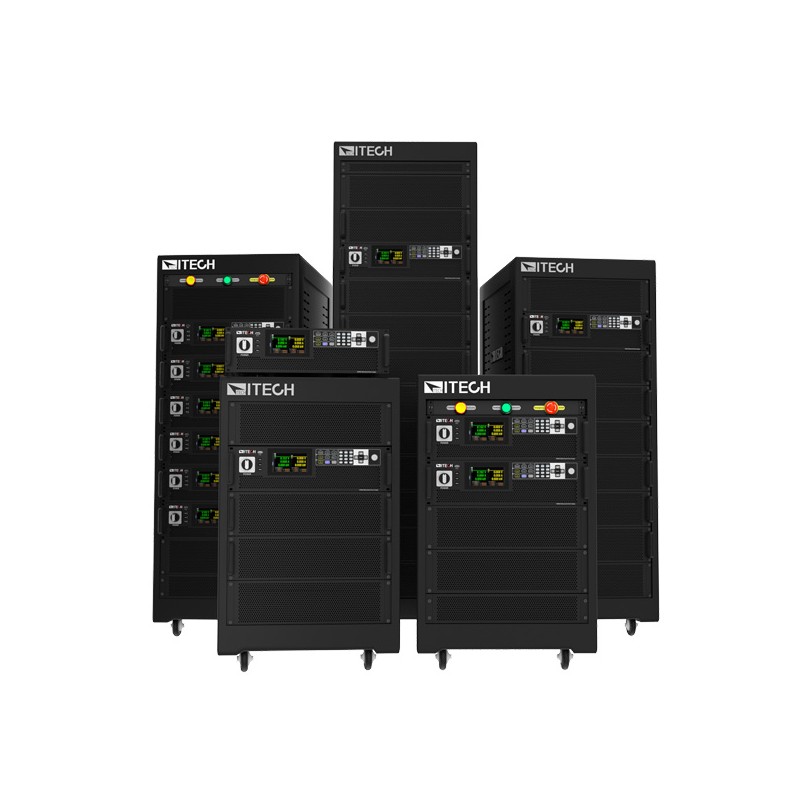

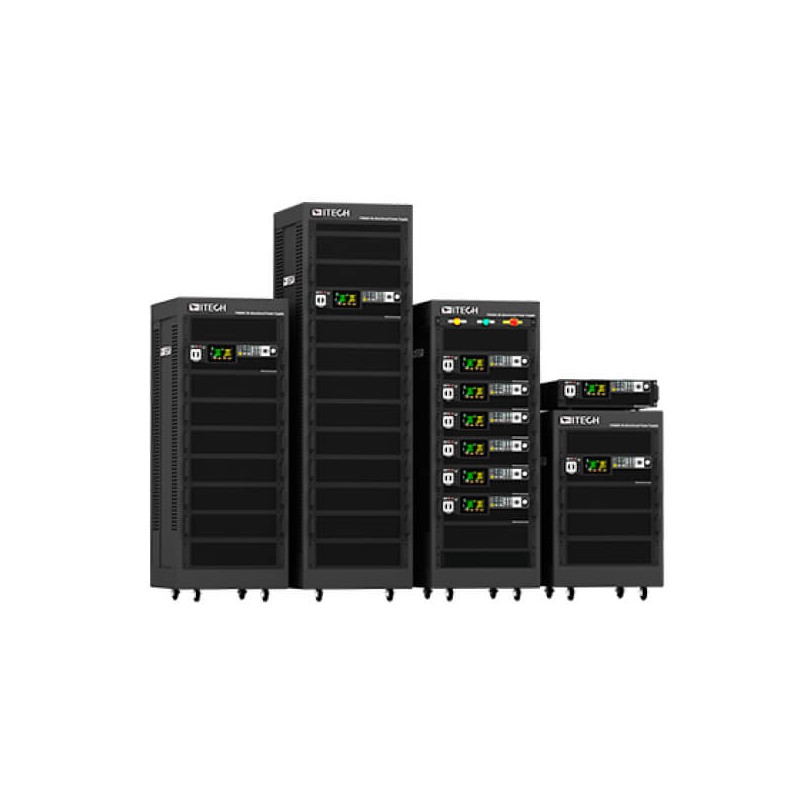

Son système de communication par fibre optique autorise une mise en parallèle jusqu’à 10 MW sans dégradation des performances.

La fonction génération de signaux arbitraires permet aussi bien de créer des séquences à partir d’une bibliothèque existante (dont les signaux automobiles LV123, LV148, ISO21498-2 et CEM IEC61000-4-17 / IEC61000-4-2), que d’importer un fichier de points directement à partir d’une clé USB.

La vitesse des fronts de montée et descente en tension, courant, puissance peut être ajustée et l’impédance de sortie simulée pour s’approcher au mieux d’une simulation parfaite.

Toutes ces caractéristiques font de la série IT6600C la solution idéale pour le test des équipements électriques en génération et en absorption dans les transports, l’automobile, le solaire ainsi que les batteries et le stockage d’énergie.

CARACTÉRISTIQUES :

• Pour le test de convertisseurs DC/DC, de chargeurs, de batteries.
• ±42 kW au format rack 19" sur 3U en hauteur.
• Plage de tension : de 600 V à 2 250 V.
• Gamme de courant : de ±100 A à ±200 A.
• Puissance constante.
• essais CEM IEC61000-4-17 et 61000-4-29.
• Réversible à réinjection réseau.
• Mise en parallèle jusqu’à 10 MW.
• Fonctionnement maitre/esclave.
• Entrées et sorties numériques.
• Entrée sense.
• Interfaces de communication : LAN / ModBus / Profinet USB / CAN et EtherCAT / GPIB / Analogique (en option).

AUTRES MODÈLES :

• Série IT6500C : Alimentation programmable DC forte puissance - De 800 W à 30 kW - Réversible.
• Série IT6500D : Alimentation programmable DC forte puissance - De 800 W à 30 kW - Unidirectionnelle.
• Série IT6000D : Alimentation DC Réversible - De 6, 12 et 18 kW - Unidirectionnelle.
• Série IT6000B : Alimentation DC Réversible avec fonction charge - De 6, 12 et 18 kW.

MODÈLES DISPONIBLES :

• IT6642C-1200-200 : Alimentation DC Réversible : 1200 V | 200 A | 42 kW.
• IT6684C-1200-400 : Alimentation DC Réversible : 1200 V | 400 A | 84 kW.
• IT66126C-1200-600 : Alimentation DC Réversible : 1200 V | 600 A | 126 kW.
• IT66168C-1200-800 : Alimentation DC Réversible : 1200 V | 800 A | 168 kW.
• IT66210C-1200-1000 : Alimentation DC Réversible : 1200 V |1000 A | 210 kW.
• IT66252C-1200-1200 : Alimentation DC Réversible : 1200 V |1200 A | 252 kW.
• IT66294C-1200-1400 : Alimentation DC Réversible : 1200 V | 1400 A | 294 kW.
• IT66336C-1200-1600 : Alimentation DC Réversible : 1200 V | 1600 A | 336 kW.
• IT66378C-1200-1800 : Alimentation DC Réversible : 1200 V | 1800 A | 378 kW.
• IT66420C-1200-2000 : Alimentation DC Réversible : 1200 V | 2000 A | 420 kW.

IT6642C-1600-120 : Alimentation DC Réversible : 1600 V | 120 A | 42 kW

IT6642C-1600-140 : Alimentation DC Réversible : 1600 V | 140 A | 42 kW

IT6684C-1600-240 : Alimentation DC Réversible : 1600 V | 240 A | 84 kW

IT6684C-1600-280 : Alimentation DC Réversible : 1600 V | 280 A | 84 kW

IT66126C-1600-360 : Alimentation DC Réversible : 1600 V | 360 A | 126 kW

IT66126C-1600-420 : Alimentation DC Réversible : 1600 V | 420 A | 126 kW

IT66168C-1600-480 : Alimentation DC Réversible : 1600 V | 480 A | 168 kW

IT66168C-1600-560 : Alimentation DC Réversible : 1600 V | 560 A | 168 kW

IT66210C-1600-600 : Alimentation DC Réversible : 1600 V | 600 A | 210 kW

IT66210C-1600-700 : Alimentation DC Réversible : 1600 V | 700 A | 210 kW

IT66252C-1600-720 : Alimentation DC Réversible : 1600 V | 720 A | 252 kW

IT66294C-1600-840 : Alimentation DC Réversible : 1600 V | 840 A | 294 kW

IT66336C-1600-960 : Alimentation DC Réversible : 1600 V | 960 A | 336 kW

IT66294C-1600-980 : Alimentation DC Réversible : 1600 V | 980 A | 294 kW

IT66378C-1600-1080 : Alimentation DC Réversible : 1600 V | 1080 A | 378 kW

IT66378C-1600-1120 : Alimentation DC Réversible : 1600 V | 1120 A | 336 kW

IT66420C-1600-1200 : Alimentation DC Réversible : 1600 V | 1200 A | 420 kW

IT66420C-1600-1260 : Alimentation DC Réversible : 1600 V | 1260 A | 378 kW

IT66420C-1600-1400 : Alimentation DC Réversible : 1600 V | 1400 A | 420 kW

IT6642C-2250-100 : Alimentation DC Réversible : 2250 V | 100 A | 42 kW

IT6684C-2250-200 : Alimentation DC Réversible : 2250 V | 200 A | 84 kW

IT66126C-2250-300 : Alimentation DC Réversible : 2250 V | 300 A | 126 kW

IT66168C-2250-400 : Alimentation DC Réversible : 2250 V | 400 A | 168 kW

IT66210C-2250-500 : Alimentation DC Réversible : 2250 V | 500 A | 210 kW

IT66252C-2250-600 : Alimentation DC Réversible : 2250 V | 600 A | 252 kW

IT66294C-2250-700 : Alimentation DC Réversible : 2250 V | 700 A | 294 kW

IT66336C-2250-800 : Alimentation DC Réversible : 2250 V | 800 A | 336 kW

IT66378C-2250-900 : Alimentation DC Réversible : 2250 V | 900 A | 378 kW

IT66420C-2250-1000 : Alimentation DC Réversible : 2250 V | 1000 A | 420 kW
