Module Interposeur — Module Interposeur pour platforme PCIe 5.0

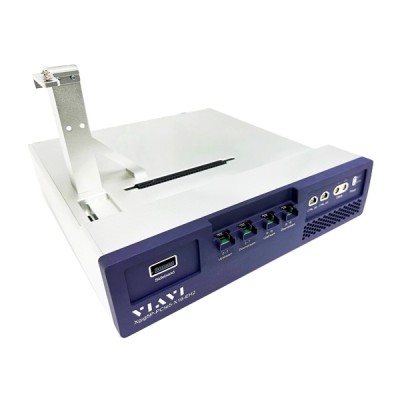

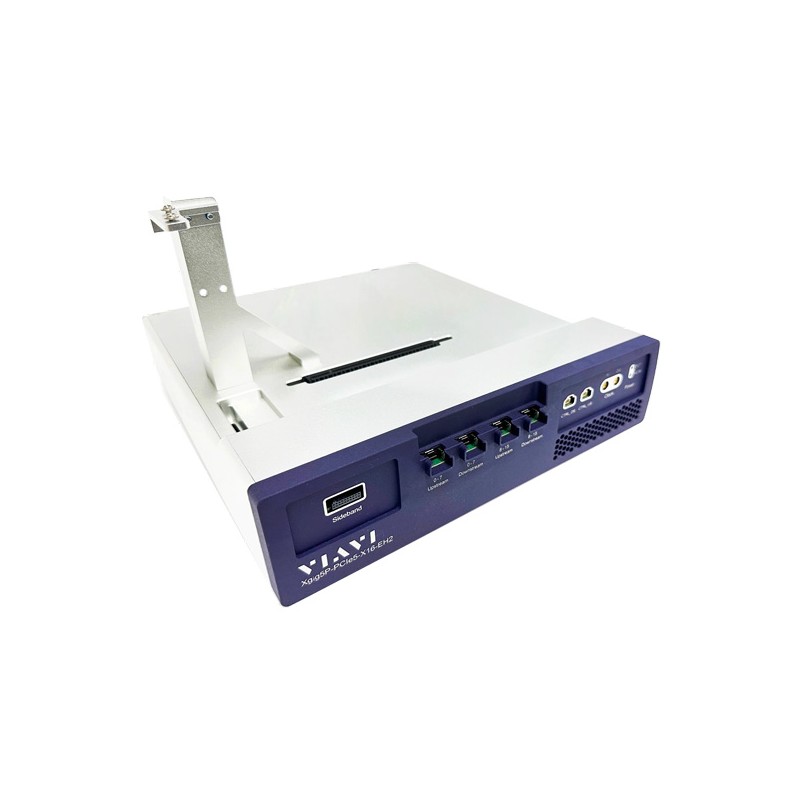

Module interposeur pour plateforme PCIe 5.0 - Xgig5P-PCIe5-X16-EH2 | VIAVI SOLUTIONS.

Le banc de test hôte VIAVI Solutions Xgig® Exerciser pour PCIe de 5e génération offre une expérience complète et est conçu pour développer, déboguer et ajuster les performances des cartes adaptateurs PCIe, de leurs contrôleurs et de leur micrologiciel. Le banc d’essai offre un emplacement PCIe CEM pour connecter et alimenter le point final de la carte adaptateur, considéré comme périphérique en Test (DUT).

Conjointement avec le châssis de la plateforme d’analyse/exercice/brouilleur Xgig 5P16 pour PCI Express 5.0, le banc d’essai offre la possibilité de débloquer et de vérifier les nouveaux circuits intégrés de contrôleur, de régler le micrologiciel et de valider les logiciels d’application. Il peut tester les réseaux Ethernet, les contrôleurs RAID, les cartes graphiques et de nombreuses autres fonctionnalités de périphériques. Le banc d’essai est en train de fonctionner.

CARACTÉRISTIQUES :

• Compatible vers le bas avec les débits de données PCIe de 2,5, 5,0, 8,0 et 16,0 GTps.
• Prend en charge des largeurs de lien jusqu’à 16 voies.
• Les appareils DUT de point final de la carte adaptateur CEM se branchent directement sur le banc d’essai.
• Comprend des câbles pour la connexion de l’analyseur.
• Prend en charge la capture et le déclenchement du signal en bande latérale de l’analyseur avec affichage dans plusieurs formats.
• Le chemin de données utilise des redrivers à grande vitesse pour garantir une bonne signalisation.
• Prend en charge le réglage automatique des liens pour une communication optimale et un BER le plus bas.
• L’alimentation modulaire et remplaçable de 600 W alimente le banc d’essai et le DUT.
• Prend en charge les tests de cartes graphiques haute puissance.
• Les LED donnent des indicateurs rapides de puissance et d’état.
• Taille : module de base : 120 x 162 x 30 mm (PxLxH).
• Fonctionne avec la plate-forme de châssis VIAVI Xgig5P-PCIe5-X16-PF Analyzer/Exerciser.
• Pris en charge par les outils d’analyse VIAVI Xgig™ pour la configuration des tests, la capture de traces, l’évaluation du protocole, etc.
• Fournit une capture cohérente et reproductible de la formation des liens, de la négociation d’égalisation et d’autres informations.
