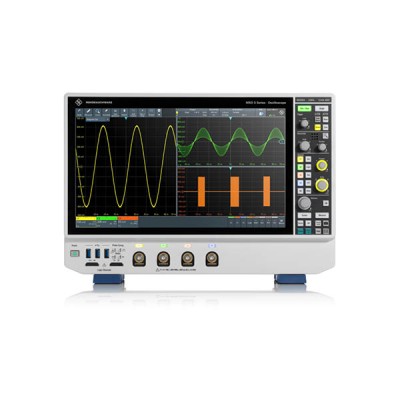

MXO54-PRO — Oscilloscope 4 voies, 500 MHz + Options

Oscilloscope 4 voies, 500 MHz + Options - MXO54-PRO Rohde & Schwarz.

L’oscilloscope MXO54-PRO ROHDE & SCHWARZ est un oscilloscope 4 voies à 350 MHz de la série MXO5.

La série MXO5 est la deuxième d’une nouvelle génération d’oscilloscopes qui allie à la fois de hautes performances et un prix très attractif. Grâce au nouvel Asic MXO-EP ROHDE & SCHWARZ, cet oscilloscope vous permettra d’en voir plus, plus rapidement et sans compromis.

Vous pourrez mettre en œuvre des mesures rapidement sans dégradations.

Cette série offre un taux d’acquisition le plus rapide au monde (jusqu’à 4,5 millions de formes d’onde/s), capture et affiche le signal en temps réel (jusqu’à 90 %) avec un ADC de 12 bits (18 bits en HD) et des déclenchements numériques. Vous pourrez ainsi concentrer vos efforts sur l’analyse et non plus sur le réglage. Son interface utilisateur intuitive vous permet une prise en main en moins de 15 minutes.

En plus de sa fonction d’oscilloscope, l’appareil possède un analyseur de spectre hautes performances.

Le package MXO54-PRO comprend en standard les options suivantes :

MXO5-K510 : Déclenchement & décodage série faible débit (I²C/SPI/UART/RS-232/RS-422/RS-485).

MXO5-K520 : Déclenchement & décodage série automobile (CAN/CAN FD/CAN XL/LIN).

MXO5-K560 : Décodeur Ethernet automobile - 10BASE-T1S & 100BASE-T1.

MXO5-K31 : Analyse de puissance.

MXO5-K36 : Analyse de réponse en fréquence.

MXO5-K550 : Décodage série MPI basse vitesse.

MXO5-K530 : Décodage de protocoles ARINC429, MIL-1553.

MXO5-B6 : Générateur de formes d’ondes arbitraires, 100 MHz, 2 voies.

CARACTÉRISTIQUES :

• Bande passante : 500 MHz.
• Nombre de voies : 4.
• Nombre de voie logiques (option) : 16.
• Résolution convertisseur analogique/numérique : 12 Bits.
• Architecture : 18 bits avec mode HD.
• Déclenchement numérique précis.
• Echantillonnage par voie : 2,5 Géchs/s.
• Taux d’échantillonnage : jusqu’à 5 Gsample/s.
• Canal standard mémoire : 500 Mpoints.
• Large écran tactile TFT couleurs de 15,6 pouces.
• Résolution élevée : 1920 × 1080 pixels.
• Fréquence d’échantillonnage : 5 GSa/s.
• Déclenchement & décodage série faible débit (I²C/SPI/UART/RS-232/RS-422/RS-485).
• Déclenchement & décodage série automobile (CAN/CAN FD/CAN XL/LIN).
• Décodeur Ethernet automobile - 10BASE-T1S & 100BASE-T1.
• Analyse de puissance.
• Analyse de réponse en fréquence.
• Décodage série MPI basse vitesse.
• Décodage de protocoles ARINC429, MIL-1553.
• Générateur de formes d’ondes arbitraires, 100 MHz, 2 voies.
• Interface utilisateur : en français.
• Dimensions : 445 x 314 x 153 mm.
• Poids : 9 kg.
• Livré : avec 4 sondes.
