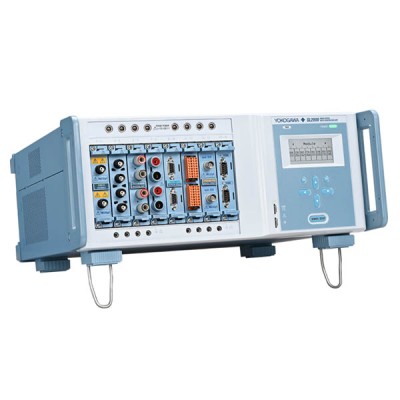

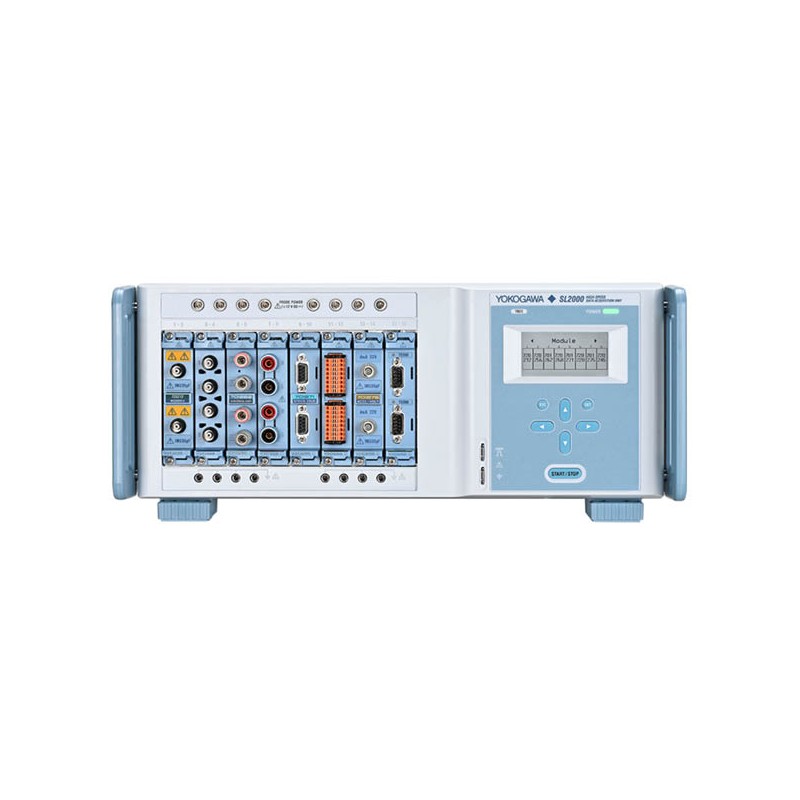

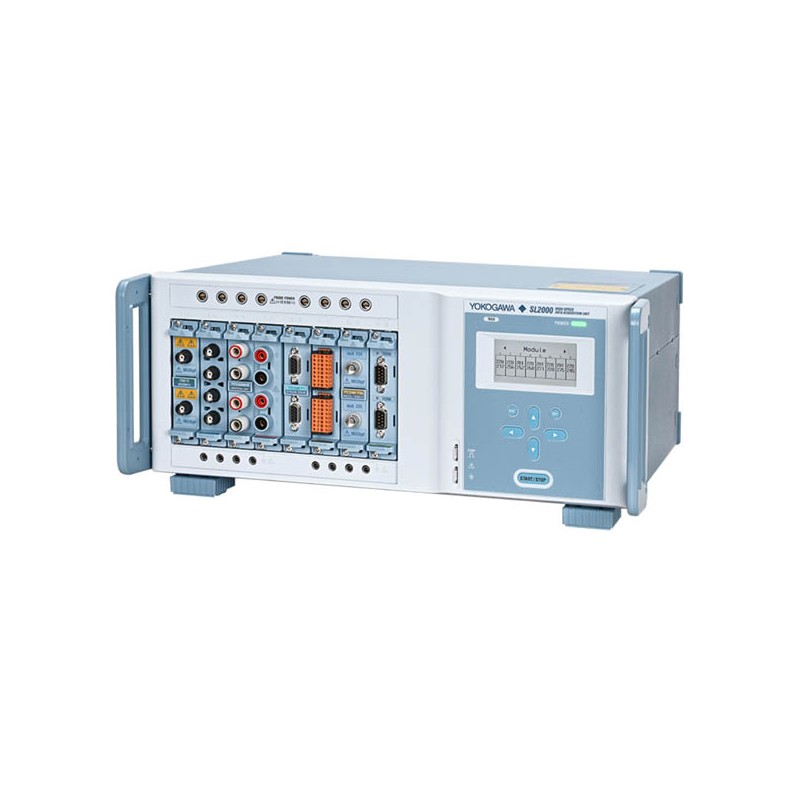

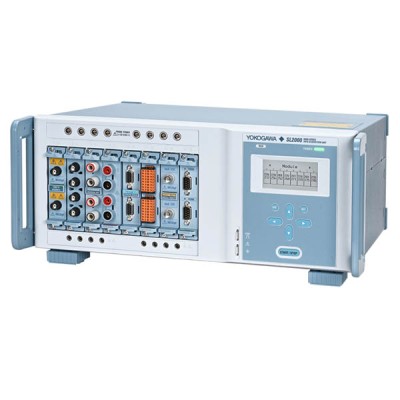

SL2000 — Système d'acquisition de données rapide - Haute vitesse

Système d’acquisition de données rapide - Haute vitesse - SL2000 | YOKOGAWA

Le système d’acquisition SL2000 | Yokogawa marque une nouvelle étape dans le domaine de l’acquisition de données multivoies rapide. Conçu pour répondre aux exigences croissantes en matière de fiabilité, de précision & de modularité, il s’impose comme le successeur naturel du SL1000.

Doté d’une technologie d’isolation avancée, d’une bande passante étendue et d’une vitesse d’échantillonnage exceptionnelle, il permet d’observer avec précision des phénomènes électriques complexes dans les environnements les plus exigeants. Il offre dans un instrument rackable, les avantages d’un système d’acquisition rapide et d’un oscilloscope. Il est capable de fonctionner dans ces deux modes simultanément (mode dual capture), permettant de capturer en détail des signaux transitoires sur des enregistrements de surveillance beaucoup plus longs. Il est également possible d’enregistrer les signaux en continu sur disque SSD interne, sur mémoire Flash ou directement sur PC au travers d’une liaison Ethernet 10Gibabit. Les temps d’écriture en temps réel peuvent aller jusqu’à 160Mo/s. Son architecture modulaire permet de répondre aux applications le plus exigeantes.

Parmi 21 modules, il dispose d’une énorme profondeur mémoire de 8 Gpoints et une vitesse d’échantillonnage de 200Méchs/s sur 14 bits sur 2 ou 4 voies. Jusqu’à 5 châssis, le système SL2000 ou l’oscilloscope DL950 peuvent également être synchronisés permettant d’étendre le nombre d’entrées jusqu’à 160 voies analogiques et 640 voies en température.

CARACTÉRISTIQUES :

• Tension : Jusqu’à 1 000 V.
• Echantillonnage : Jusqu’à 200 Méchs/s et par voie.
• Vitesse d’échantillonnage paramétrable par voie.
• Résolution : Jusqu’à 16 bits.
• Isolation : Jusqu’à 1 000 V.
• Multivoies : Jusqu’à 128 voies / châssis.
• Synchronisation jusqu’à 5 châssis.
• Automation : Surveillance de bus CAN/LIN (option /EV uniquement).

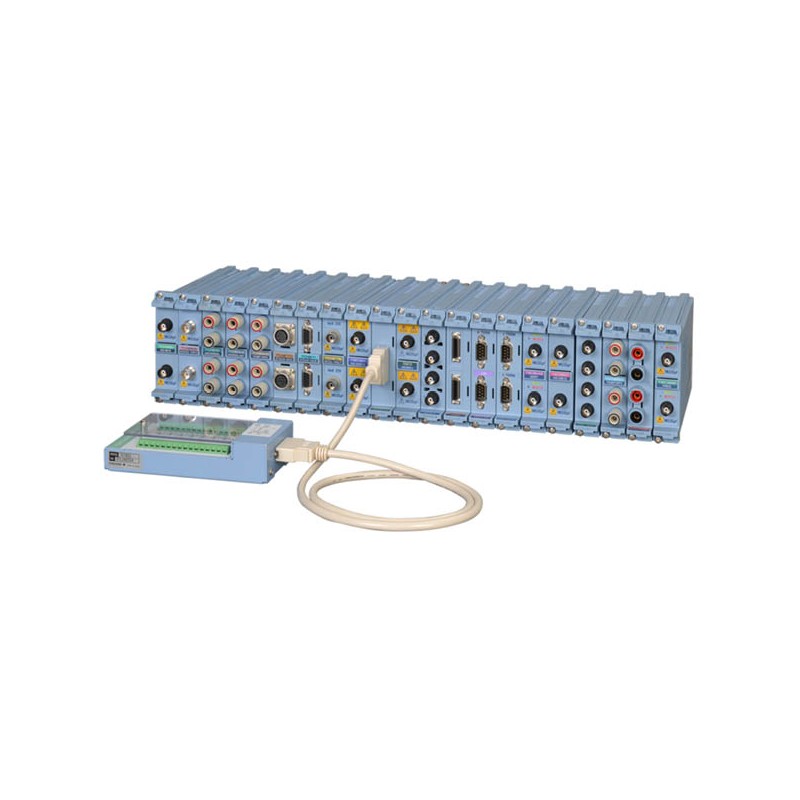

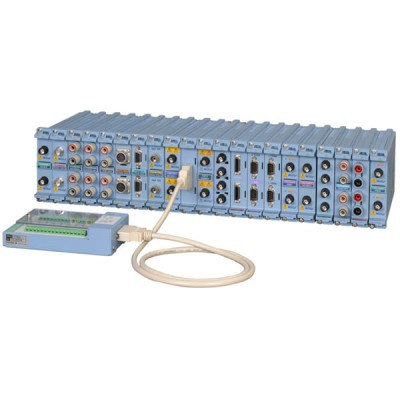

• Modules : Jusqu’à 15 modules différents (Tensions, Thermocouples, Accéléromètres, Ponts de Jauges…).
• Enregistrement continu sur disque.
• Mémoire de forme d’onde jusqu’à 8 Gigapoints.
• Durée d’enregistrement max de 200 jours.
• Calculs mathématiques temps réel.
• Analyse de puissance et d’harmonique.
• Fonction dual capture.
• Garantie : 3 ans.

AUTRES MODÈLES :

• DL950/DL950V : Oscilloscope enregistreur numérique jusqu’à 128 voies.
• DL350 / DL350V : Oscilloscope enregistreur numérique portable jusqu’à 32 voies.
• SL1000 : Système d’acquisition rapide jusqu’à 16 voies.
