220Link — Caméra thermique R&D | ≤30mK | -20°C /+650°C

Caméra thermique R&D – 220Link | FOTRIC

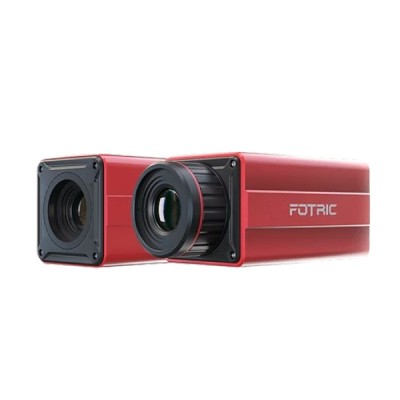

Les caméras thermiques FOTRIC 220Link sont des systèmes d’imagerie infrarouge intelligents, spécialement conçus pour les environnements industriels et de recherche exigeant à la fois performance, connectivité et automatisation. Grâce à leurs fonctionnalités avancées de communication et d’intégration, elles s’intègrent parfaitement aux chaînes de production, aux bancs de tests R&D et aux plateformes de maintenance conditionnelle ou pour les applications R&D.

Dotées de capteurs infrarouges haute résolution (jusqu’à 640×480 pixels) et d’une sensibilité thermique exceptionnelle (< 40 mK), les caméras FOTRIC 220Link permettent de détecter avec précision les défauts thermiques, les échauffements anormaux et les dérives thermiques dès leurs premiers signes, même sur des écarts de température très faibles.

Pensée pour l’automatisation et l’intégration industrielle, la 220Link dispose de multiples interfaces de communication (Gigabit Ethernet, Wi-Fi, USB, I/O industriels) et de protocoles standardisés (SDK, API) facilitant son intégration dans des systèmes de supervision, d’acquisition de données ou de contrôle de process.

La plage de température étendue de -20 °C à +650 °C (extensible jusqu’à +2000 °C selon les modèles) permet de couvrir un large éventail d’applications : contrôle qualité « inline », surveillance de process, essais de vieillissement accéléré, bancs de tests électroniques, surveillance de cartes et composants critiques, etc.

Avec son design compact, sa robustesse (IP54) et ses capacités d’analyse embarquées, la FOTRIC 220Link constitue une solution fiable et évolutive pour les besoins d’imagerie thermique industrielle de haute précision. L’expertise de FOTRIC en matière de capteurs infrarouges intelligents et la qualité de son support technique font de la série 220Link un partenaire technologique de choix pour les projets de contrôle thermique automatisé.

AVANTAGES :

• 2 modèles disponibles pour s’adapter à différents besoins.
• Haute précision de mesure :
• > Capteur sensible à ±2 °C ou ±2 %,.
• > Détecteur infrarouge FPA non refroidi.
• Excellente résolution d’image : jusqu’à 640*480 pixels.
• Large plage de températures mesurables.
• Mise au point manuelle.
• Lentilles interchangeables (macro et grand angle).
• Connectivité complète (E/S).

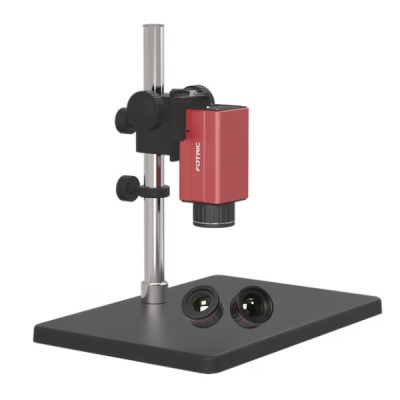

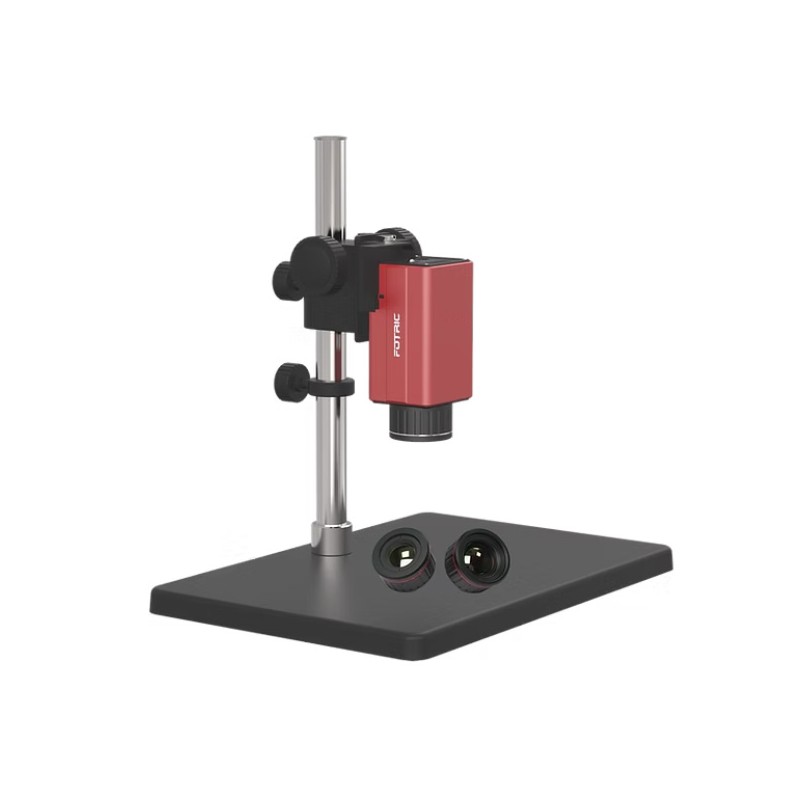

• Utilisation sur support.
• Garantie de 2 ans.

FONCTIONNALITÉS & TECHNOLOGIES INNOVANTES :

• AnalyzIR : logiciel d’analyse thermique / acoustique conçu pour exploiter pleinement les données de ses caméras en offrant des outils avancés de mesure, visualisation et génération de rapports professionnels.
• NaviPdM : Outil logiciel intelligent d’analyse combinant imagerie thermique / acoustique et traitement avancé des données pour diagnostiquer rapidement les défauts.
• MagicThermal : Traitement d’image améliorant automatiquement la clarté et les détails des images thermiques facilitant la détection rapide des anomalies.
• Thermal-White Balance (TWB) : Ajustement automatiquement de la palette thermique afin optimiser le contraste et la lisibilité des images, même en présence de températures extrêmes ou de grandes variations.
• IREdge : Amélioration des contours en accentuant les détails et les bords dans les images thermiques facilitant l’identification précise des zones à risque.
• Radiometric Video : Outil pour d’enregistrer des vidéos thermiques contenant des données de température pour chaque pixel, offrant ainsi une analyse détaillée et post-traitable des variations thermiques dans le temps.
• IRExplorer : Outil logiciel d’analyse thermique avancée permettant de visualiser, traiter et analyser en détail les images et vidéos radiométriques capturées par les caméras Fotric.
• Real-Time AnalyzIR Connection : connexion permettant de transmettre et analyser en temps réel les données thermiques sur le logiciel AnalyzIR, offrant un diagnostic immédiat et précis pendant les inspections.

CARACTÉRISTIQUES TECHNIQUES :

• Résolution infrarouge : 384 x 288 pixels ou 640 x 480 pixels.
• Sensibilité thermique (NETD) : < 30mK (0,03 °C) ou < 50mK (0,05 °C) @30 °C.
• Plage de mesure : de -20 °C à +650 °C.
• Précision : ±2 °C ou ±2 % de la valeur mesurée.
• Champ de vision (FOV) variable selon l’objectif.
• Mise au point : manuelle.
• Fréquence d’image : jusqu’à 30 Hz ou 60 Hz.
• Connectivité : Base de données ( Modbus TCP/IP, RS232,…)
• Compatible avec le logiciel Fotric AnalyzIR pour analyse avancée.
• Formats d’image : radiométriques complets (.R-JPEG,.IRX).
• Alimentation : Secteur.
• Protection : IP40.
• Poids : environ 490g (selon configuration).

MODÈLES :

• 226Link / 384*288 / -20 °C~650 °C / Focus Manuel.
• 228Link / 640*480 / -20 °C~650 °C / Focus Manuel.

OPTIONS :

• Lentille Macro M20.
• Lentille Macro M50.
• Lentille Macro M100.
• Lentille Grand Angle L45.
• Lentille Grand Angle L47.
• Licence logicielle de traitement avancé.

AUTRES MODÈLES :

• 226Pro / 384*288 / -20 °C~650 °C / Focus Auto.
• 228Pro / 640*480 / -20 °C~650 °C / Focus Auto.
• 229Pro / 1280*1024 / -20 °C~650 °C / Focus Auto.
