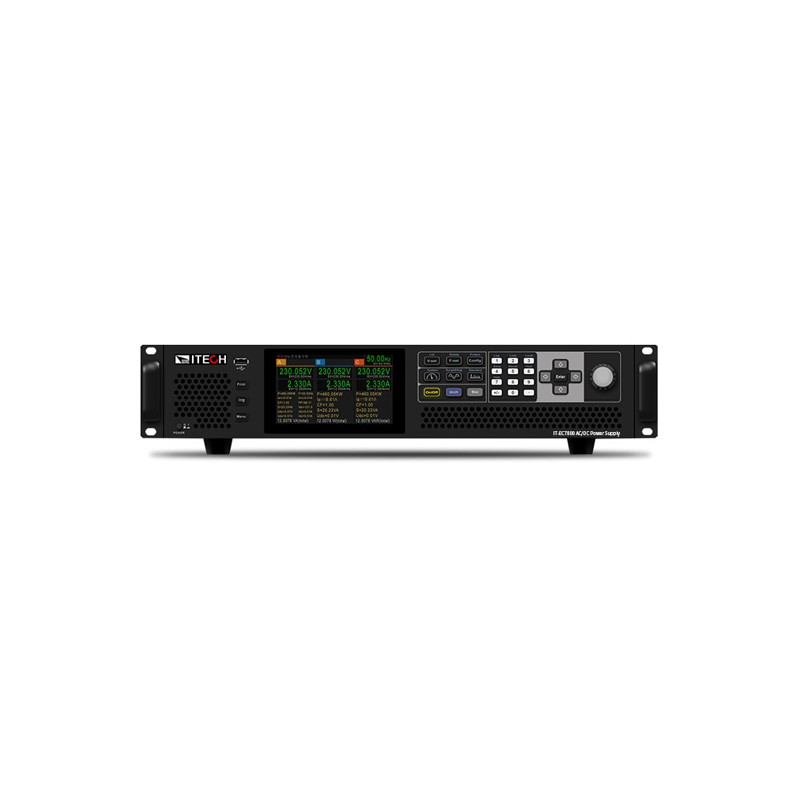

Série EC7800 — Alimentation programmable AC/DC - De 2kVA à 15kVA

Alimentation programmable AC/DC - De 2kVA à 15kVA - IT-EC7800 | ITECH.

Les alimentations AC/DC programmables de la série EC7800 | ITECH combinent intelligence, modularité et performance dans un format ultra-compact.

Avec jusqu’à 15 kVA dans seulement 3U, elles offrent un gain d’espace considérable dans tout laboratoire ou banc de test.

La série propose quatre modes de fonctionnement — AC, DC, AC+DC et DC+AC — garantissant une flexibilité totale pour les essais en AC ou en DC.

Les modèles triphasés peuvent être mis en parallèle afin d’obtenir une sortie monophasée de puissance supérieure, tandis que la plage de tension s’étend jusqu’à 350 V L-N (606 V L-L), avec une fréquence réglable de 16 à 1000 Hz.

Conçue pour les environnements les plus exigeants — laboratoires de R&D, lignes de production et bancs de test — elle intègre un wattmètre haute précision, permettant une analyse harmonique jusqu’au 50ème ordre, sans recourir à des équipements externes.

Un générateur de formes d’ondes arbitraires, permet de simuler n’importe quel signal.

Grâce à son grand écran tactile et à son interface intuitive, la configuration est simple, la navigation fluide et la visualisation des signaux des signaux est immédiate.

Les signaux sont directement visualisables sur l’écran avec jusqu’à six traces oscilloscope simultanées, permettant une analyse harmonique jusqu’au 50ème ordre.

Disponible en 7 modèles de 2 kVA à 15 kVA, la série IT-EC7800 offre une solution polyvalente, précise et compacte pour toutes les applications de test et de mesure.

CARACTÉRISTIQUES :

• Densité de puissance exceptionnelle : 15kVA en 3U, 6kVA en 2U.
• Puissance : 7 modèles de 2kVA à 15kVA.
• Tension : de 350 V L-N à 606 V L-L (triphasé).
• Fréquence : de 16 à 1000 Hz ajustable.
• 4 modes de sortie : AC, DC, AC+DC, DC+AC.
• Configuration : monophasée ou triphasée sélectionnable.
• Analyse harmonique : jusqu’au 50ème ordre avec mesure de THD.
• Précision : <0,1 % + 0,1 % F.S. (tension), <0,1 % + 0,2 % F.S. (courant).
• Simulation : LIST, SWEEP, impédance programmable.
• Interface : écran tactile LCD, 6 traces oscilloscope, USB/CAN/LAN.

AVANTAGES :

• Interface tactile intuitive pour une prise en main immédiate.
• Visualisation en temps réel des signaux et des paramètres.
• Gain de place et simplification de l’intégration dans les bancs de test.
• Technologie Carbure de Silicium (SiC).
• Temps de réponse rapide et excellente reproductibilité des tests.

APPLICATIONS :

• Équipements médicaux : scanners CT, IRM, analyseurs biomédicaux.
• Électronique de puissance : onduleurs, systèmes UPS, moteurs AC.
• Énergie nouvelle : chargeurs embarqués, bornes de recharge AC/DC.
• Aviation civile : systèmes avioniques, équipements de servitude au sol.
• Électroménager : climatiseurs, fours micro-ondes, réfrigérateurs, lave-linge.
• Tests de conformité : Test d’adaptateurs AC-DC et essais de conformité CEM.
• Recherche & développement : universités, laboratoires, organismes de certification.

AUTRES MODÈLES :

• IT-EC7802-350-10U - 350 V L-N - 10 A (monophasé) - 2kVA - Format : 2U.
• IT-EC7804-350-20U - 350 V L-N - 20 A (monophasé) - 4kVA - Format : 2U.
• IT-EC7806-350-30 - 350 V L-N / 606 V L-L - 30 A (monophasé) / 10 A (triphasé) - 6kVA - Format : 2U.
• IT-EC7806-350-90 - 350 V L-N / 606 V L-L - 90 A (monophasé) / 30 A (triphasé) - 6kVA - Format : 3U.
• IT-EC7809-350-90 - 350 V L-N / 606 V L-L - 90 A (monophasé) / 30 A (triphasé) - 9kVA - Format : 3U.
• IT-EC7812-350-90 - 350 V L-N / 606 V L-L - 90 A (monophasé) / 30 A (triphasé) - 12kVA - Format : 3U.
• IT-EC7815-350-90 - 350 V L-N / 606 V L-L - 90 A (monophasé) / 30 A (triphasé) - 15kVA - Format : 3U.
