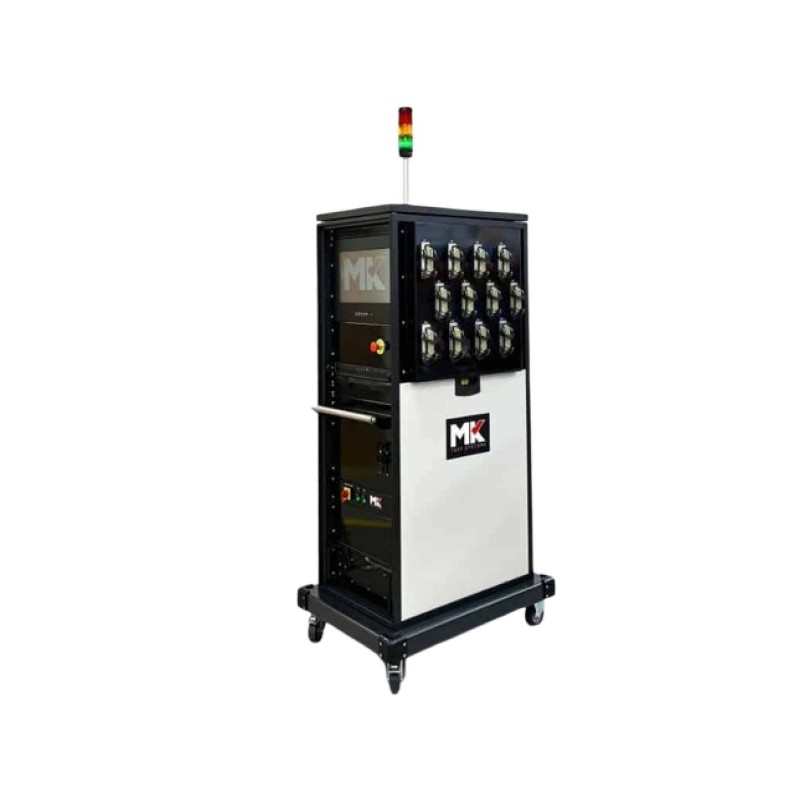

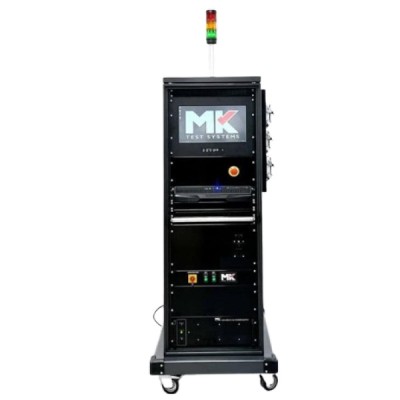

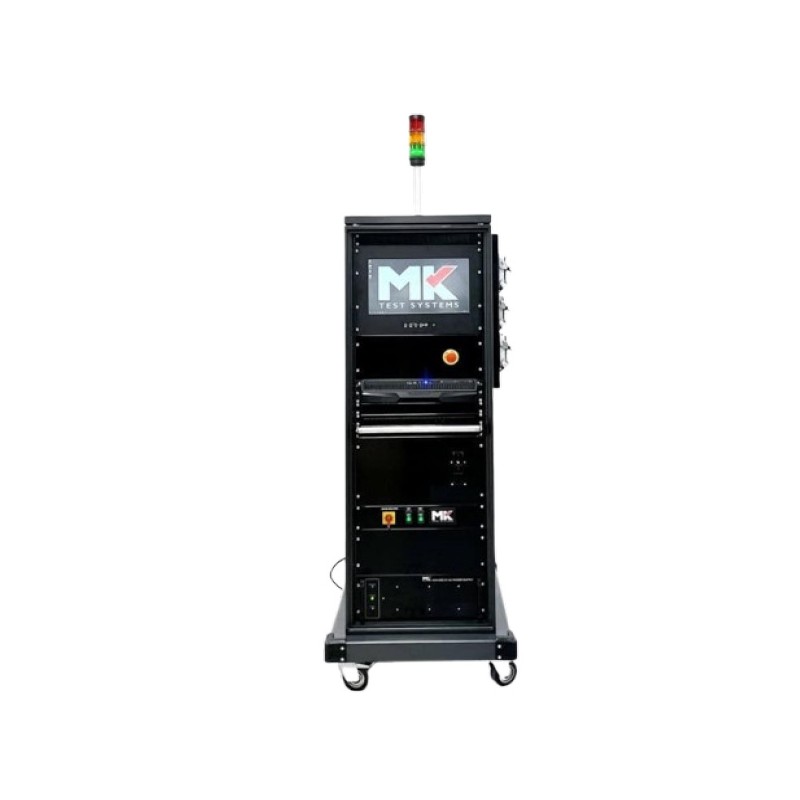

AUTOMEG — Système de test automatique haute tension

Système de test automatique haute tension pour faisceaux et câbles - AUTOMEG | MK TEST

Le système AUTOMEG | MK TEST est une solution de test électrique automatique haute tension dédiée au contrôle complet des faisceaux de câbles, harnais électriques et assemblages d’interconnexions. Modulaire, précis et évolutif, il s’impose comme une référence pour les environnements industriels exigeants, notamment dans les secteurs aéronautique, défense, ferroviaire, automobile et industriel.

Conçu pour garantir un contrôle à 100 % de l’intégrité du câblage, il automatise l’ensemble des essais électriques tout en assurant une traçabilité complète des mesures. Chaque test est enregistré, facilitant le diagnostic rapide des défauts et la conformité aux exigences qualité les plus strictes.

Grâce à sa conception modulaire et à ses multiples configurations possibles (statique, mobile ou distribuée), il s’adapte aussi bien aux ateliers de fabrication, aux lignes d’assemblage final (FAL) qu’aux activités de maintenance, réparation et révision (MRO). Son architecture de commutation asynchrone permet des essais haute tension « 1 vers tous », indispensables pour les applications critiques aéronautiques et défense.

La gamme AUTOMEG se décline en plusieurs séries afin de répondre précisément aux besoins de test :

• Série T : Solution économique pour tests de continuité 2 fils avec un grand nombre de points.
• Série F : Mesures Kelvin 4 fils ultra-précises (milliohm) pour connexions critiques.
• Série D : Solution polyvalente combinant tests 2 fils et 4 fils pour faisceaux complexes.
• Série E : Tests électriques et fonctionnels avec composants actifs à faible densité.
• Série M : Solution la plus flexible pour tests fonctionnels avancés et forte densité de composants actifs.

Tous les systèmes AUTOMEG utilisent le logiciel MKAT, apprécié pour sa simplicité et ses fonctions avancées d’automatisation, permettant une mise en œuvre rapide sans programmation complexe :

• Création de programmes de test sans codage.
• Génération automatique de programmes (APG).
• Instructions opérateur et diagnostic de pannes intégrés.
• Rapports de test automatiques et traçabilité complète.
• Compatibilité avec les formats de données existants (netlists, tables de connexion).

CARACTÉRISTIQUES :

• Test de continuité et mesure de résistance : en 2 fils & 4 fils Kelvin.
• Capacité de test : jusqu’à 524 244 points de test en configuration 2 fils.
• Détection de défauts : identification des courts-circuits et des erreurs de câblage.
• Isolement haute tension : mesure de résistance d’isolement DC jusqu’à 8000 Vdc.
• Tests haute tension AC et DC : jusqu’à 3500 Vrms.
• Mesure de capacité : analyse des câbles blindés, coaxiaux et paires torsadées.
• Localisation de défauts : fonction Distance to Fault (DTF) pour identification précise des anomalies.
• Composants passifs : test des résistances, diodes, fusibles et inductances.
• Composants actifs & fonctionnels : tests des relais, contacteurs, capteurs, solénoïdes et moteurs.
• Tests temporels avancés : enregistrement de traces pour SSPC, bagues collectrices et courants d’appel.

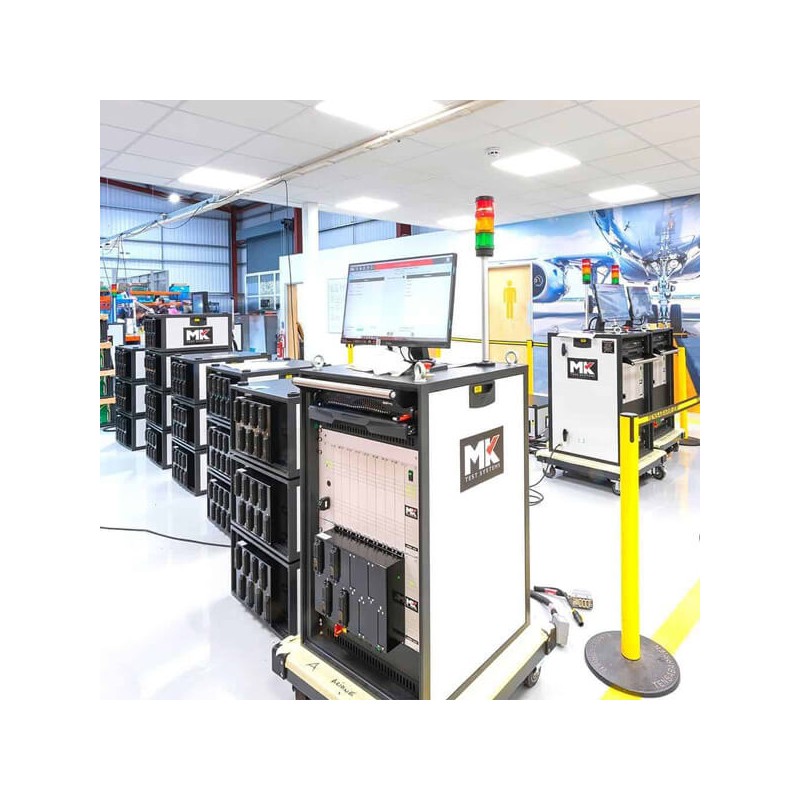

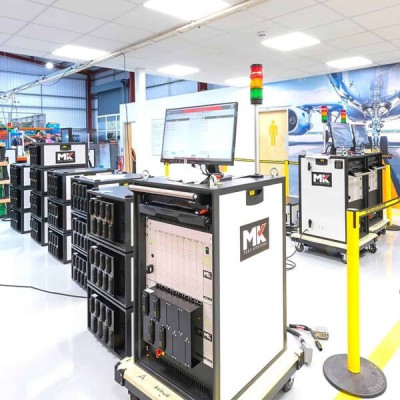

• Architecture système : configurations statique, mobile ou distribuée (satellites).

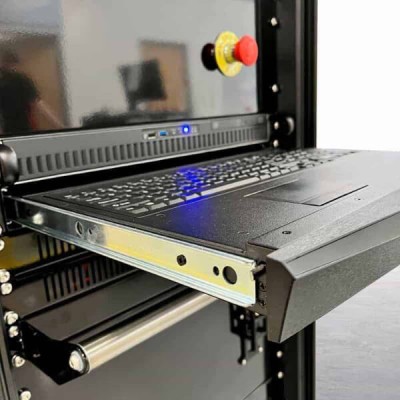

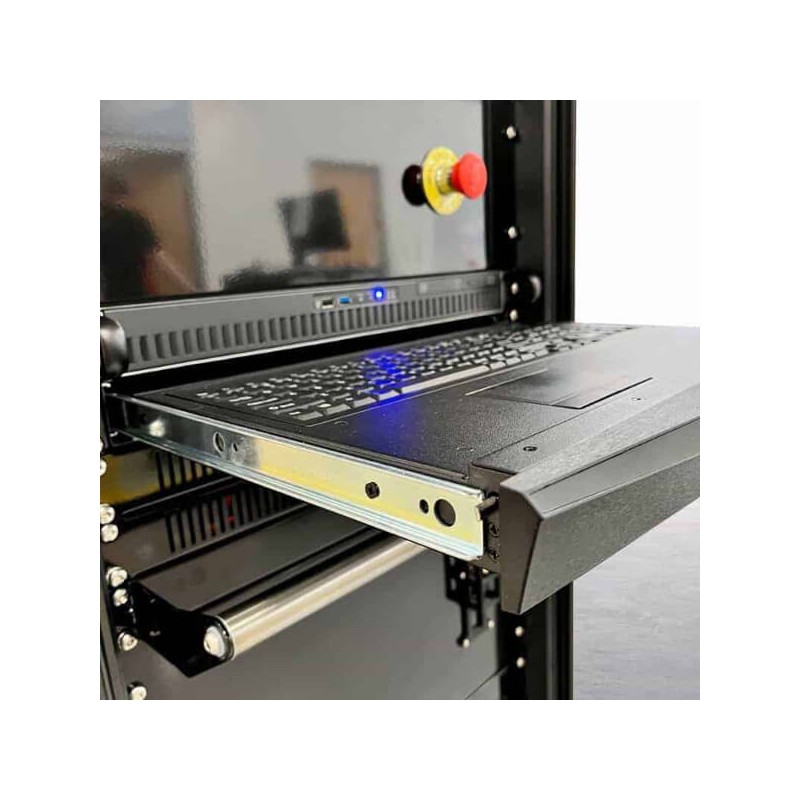

• Plateforme informatique : PC Windows 11 intégré ou déporté.

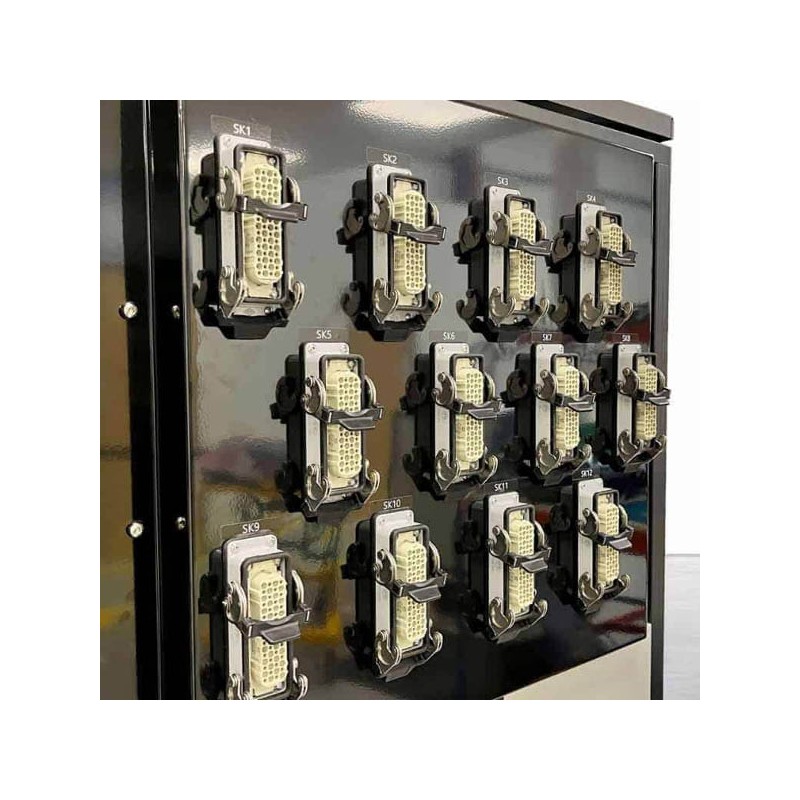

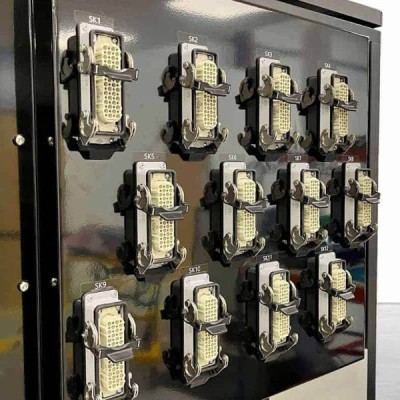

• Interfaces de connexion : connecteurs standards (DIN, SUB-D, MOLEX) ou personnalisés (HAN, ZIF…).

APPLICATIONS :

• Tests 100 % des faisceaux électriques : continuité, isolement, conformité.

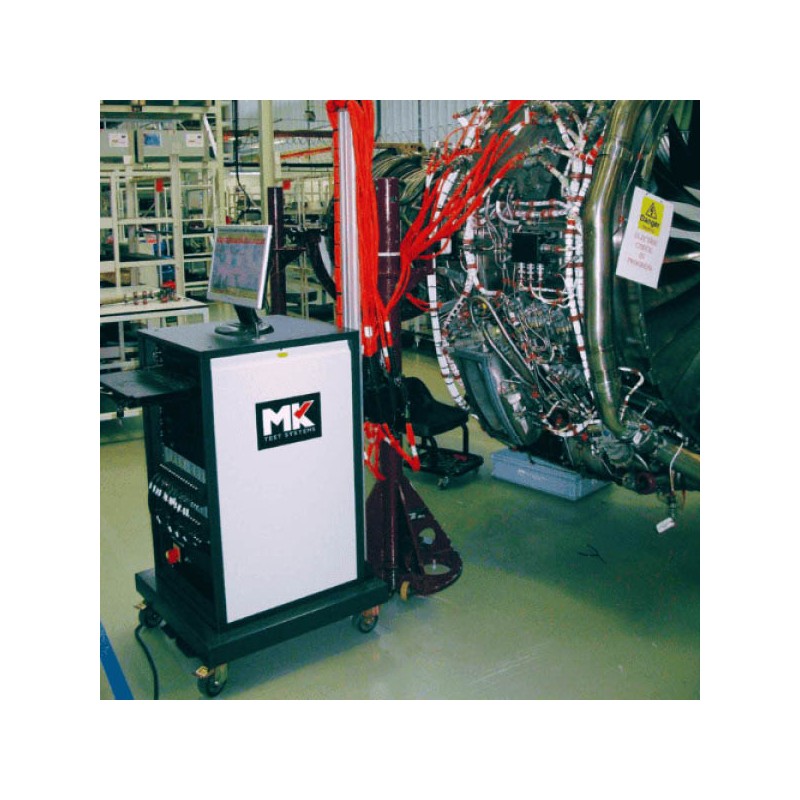

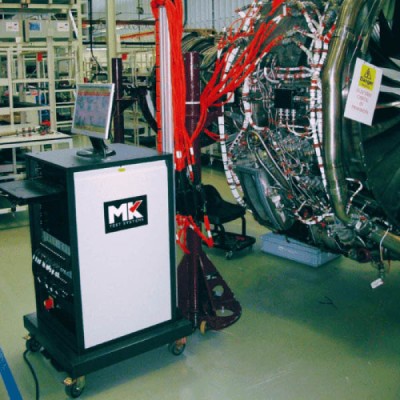

• Validation finale aéronautique et défense : faisceaux, systèmes embarqués, interconnexions critiques.
• Diagnostic rapide et localisation de pannes sur câblages complexes.
• Tests haute tension et sécurité (Hi-Pot AC/DC).
• Contrôle de sous-ensembles et composants intégrés (cartes, moteurs, capteurs).
