RTS — Testeur de câblage en temps réel

Testeur de câblage en temps réel - RTS | MK TEST

Le système RTS (Real Time Scanner) est une solution modulaire et miniaturisée de test de câblage, conçue pour offrir des résultats instantanés lors de l’installation des faisceaux. Grâce à une technologie de commutation microélectronique, RTS réduit jusqu’à 90 % le besoin en câblage d’interface traditionnel. Il est idéal pour les lignes d’assemblage final (FAL) dans les secteurs aérospatial, ferroviaire et automobile, permettant une détection en temps réel des défauts tels que courts-circuits, circuits ouverts, inversions ou fils manquants.

CARACTÉRISTIQUES :

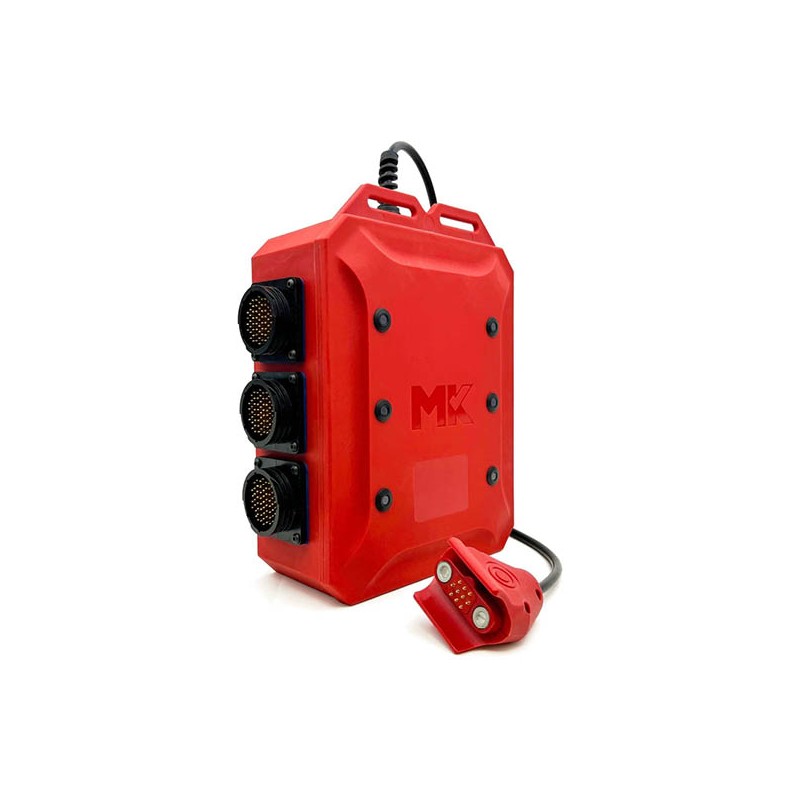

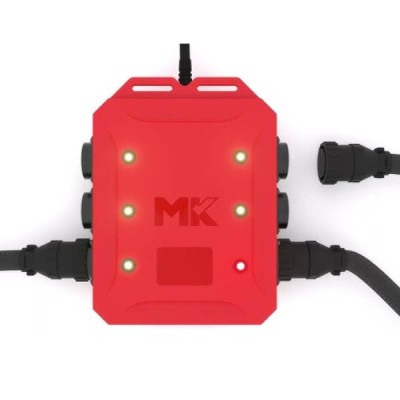

• Conception Modulaire : Modules satellites (nSat, uSat) connectés via des connecteurs magnétiques MAG, facilitant une installation rapide et sécurisée.
• Tests en Temps Réel : Mesure continue avec une vitesse de test pouvant atteindre 1 000 points par seconde.
• Indicateurs LED : Affichage RGB pour un retour visuel immédiat sur l’état de chaque connexion.
• Compatibilité MKAT : Intégration avec le logiciel MKAT pour la gestion des tests et la génération automatique de programmes (APG).
• Sécurité : Fonctionnement à basse tension (5 V DC), permettant des tests pendant l’assemblage sans risque électrique.

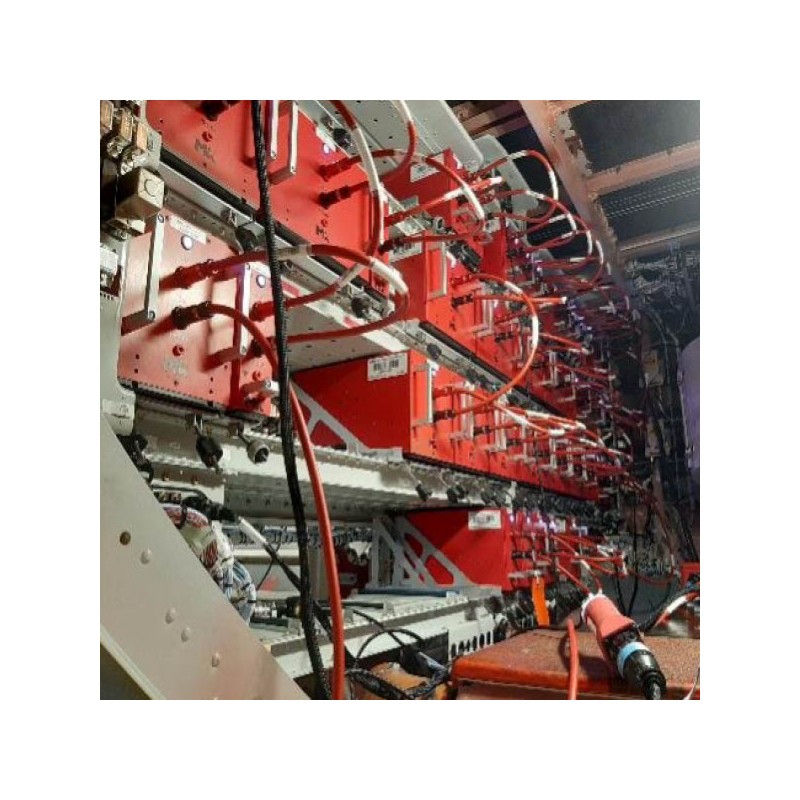

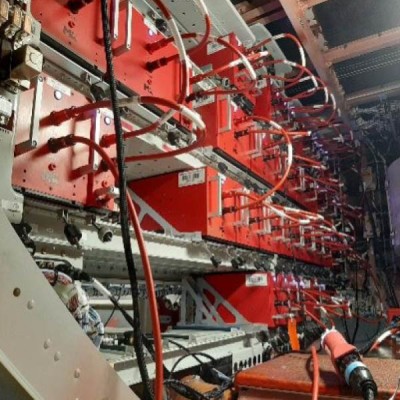

• Applications : Tests sur planche de montage, faisceaux installés dans l’unité sous test (UUT), assemblages à haute densité de broches et connecteurs.

AVANTAGES :

• Gain de Temps : Réduction significative des délais de test grâce à des résultats instantanés.
• Réduction des Coûts : Diminution des besoins en câblage d’interface et en maintenance.
• Flexibilité : Configuration modulaire adaptée à divers types d’assemblages.
• Facilité d’Utilisation : Interface intuitive avec guidage opérateur intégré.
• Intégration Facile : Connexion transparente avec les systèmes existants via MKAT.

APPLICATIONS :

• Contrôle en temps réel des faisceaux lors des opérations d’assemblage et d’intégration finale.
• Validation immédiate du câblage avant la fermeture des sous-ensembles ou l’installation définitive.
• Détection précoce des défauts sur les lignes de production FAL afin de limiter les reprises coûteuses.
• Assistance aux opérations de retouche et de maintenance grâce à un diagnostic instantané.
• Sécurisation des assemblages complexes à forte densité de broches et de connecteurs dans les environnements industriels exigeants (aéronautique, ferroviaire, automobile).
