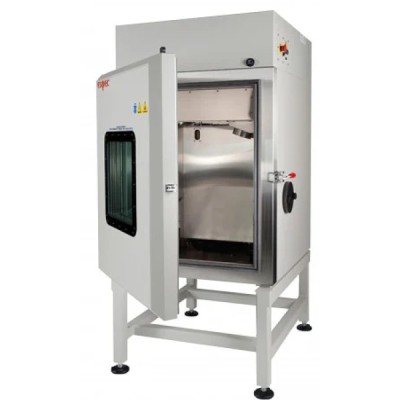

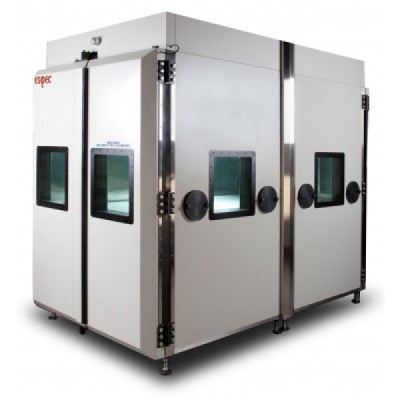

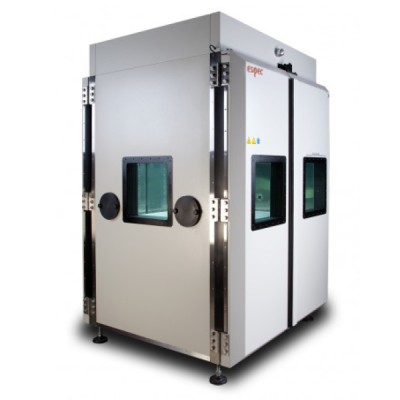

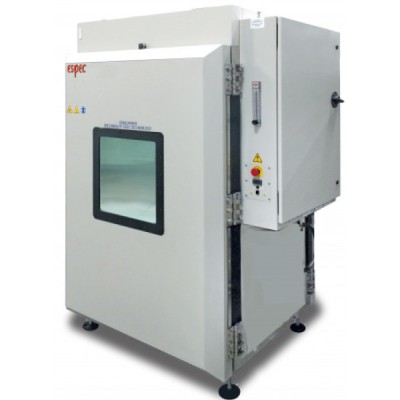

EXT — Enceinte de cyclage thermique jusqu’à 100°C/min

Enceinte de cyclage thermique extrême pour des tests thermiques ultra-rapides jusqu’à 100°C/min - EXT | ESPEC - QUALMARK

Les chambres de cyclage thermique extrême cryogéniques ESPEC de la série EXT sont conçues pour réaliser des essais thermiques rapides et sévères destinés à la validation de la fiabilité des produits en conditions extrêmes. Basées sur un système de refroidissement par azote liquide (LN2) associé à un chauffage haute puissance, elles permettent d’atteindre des variations de température jusqu’à 100°C/min, inégalées et bien au-delà des enceintes de cyclage rapide conventionnelles à compresseur double étage, généralement limitées à 20–25°C/min.

APPLICATIONS :

• Tests de fiabilité et qualification accélérée.
• Tests de fiabilité en électronique.
• Validation de composants et systèmes automobiles.
• Qualification d’équipements aéronautiques et défense.
• Qualification d’équipements pour les applications spatiales.
• Essais pour industries de haute technologie.
• Tests accélérés en phase R&D et validation produit.

AVANTAGES :

• Cyclage thermique ultra-rapide jusqu’à 100°C/min.
• Technologie LN2 pour des performances extrêmes.
• Contrôle précis des rampes de température.
• Excellente répétabilité des essais.
• Alternative haute performance aux systèmes à compresseurs traditionnels.
• Accélération des cycles de qualification et réduction du time-to-market.
• Absence totale de condensation ou de givre.
• Conformité réglementation européenne F-Gaz.
• Pourquoi choisir une chambre de cyclage thermique extrême ?

Dans un contexte où les composants électroniques et systèmes embarqués sont soumis à des contraintes thermiques toujours plus importantes, les chambres de cyclage thermique cryogéniques permettent :

• D’accélérer les tests de robustesse.
• D’identifier plus rapidement les défaillances potentielles.
• D’améliorer la fiabilité des produits.
• D’optimiser les cycles de développement.
• La série EXT constitue une solution de référence pour les industriels recherchant performance, précision et rapidité dans leurs essais thermiques extrêmes.

CARACTÉRISTIQUES (Variation Rapide de Température) :

• Gamme de température : de -100 °C à +200 °C (option + 250 °C).
• Variation : de 70°C/min jusqu’à 100°C/min.
• Volume intérieur : de 340 L à 6350 L.

MODÈLES :

• EXT2.0 : -100 à 200 °C / jusqu’à 70 °C par min. / 686 x 686 x 737 mm (~ 340L).
• EXT2.5 : -100 à 200 °C ou 250 °C / jusqu’à 70 °C ou 100 par min. / 889 x 889 x 1168 mm (~ 906L).
• EXT3.0 : -100 à 200 °C / jusqu’à 70 °C par min. / 1118 x 1143 x 1168 mm (~ 1472 L).
• EXT4.0 : -100 à 200 °C ou 250 °C / jusqu’à 70 °C par min. / 1346 x 1372 x 1727 mm (~ 3171 L).
• EXT8.0 : -100 à 200 °C / jusqu’à 70 °C par min. / 1367 x 2761 x 1727 mm (~ 6343 L).

OPTIONS :

• > Instrumentations :
• QDaq – Système d’acquisition de données Qualmark.
• Pilotes LabView (QualView).
• Q-Link pour le contrôle logiciel à distance.
• Écran d’état multi-chambres.
• Système d’arrêt d’urgence (E-Stop).
• Thermocouple produit.

> Servitudes et branchement à la ligne d’azote (LN2) :

• Tuyauterie à double enveloppe sous vide (VJ).
• Tuyauterie modulaire isolée sous vide (MVIP).
• Système Keepfull de maintien du niveau d’azote liquide (LN2) pour VJ.
• Kit réservoir d’azote liquide (Dewar).
• Capteur d’oxygène.
• Système de purge d’air.
• Kit de conditionnement localisé (pinpoint conditioner).
• > Autres :
• Fenêtres de visualisation.
• Passage de câbles.
• Verrou de porte.
• etc…

AUTRES MODÈLES (basés sur des compresseurs cascadés) :

• BTZ-4200E : -70 à +180 °C / 13 ~ 15 °C par min / 113L.
• ARxF : -75 °C à +180 °C / 5° à 18 °C par min / de 249 L à 1100 L.
• TCC-151 W : -70 à +180 °C / jusqu’à 20 °C par min (contrôle linéaire) / 160L.
• GLOBAL N : -70 à +180 °C / 10 à 95 % HR / 6 à 20 °C par min / de 114 L à 800 L.
• FD : -70 °C à +180 °C / 10 à 95 % HR / jusqu’à 7 °C par min / de 1800L à 11000L.
