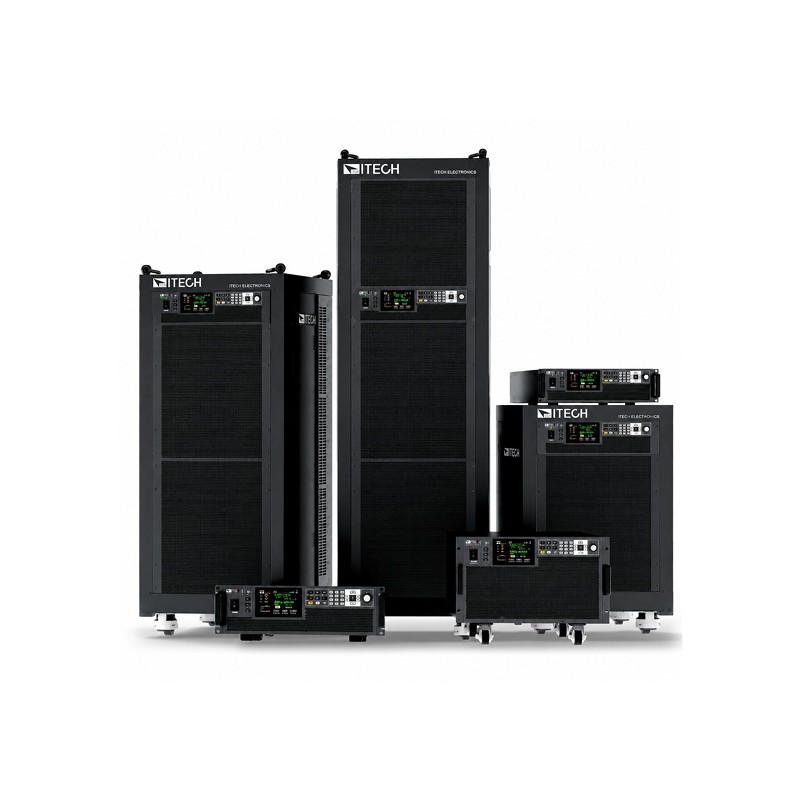

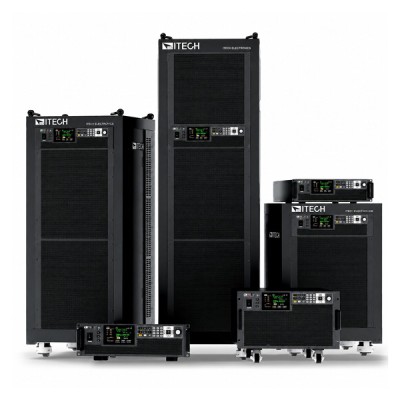

Série IT8100E — Charges électroniques DC ultra-dynamiques

Charges électroniques ultra-dynamiques pour les alimentations de nouvelle génération - De 2 kW à 86,4 kW - Série IT8100E | ITECH

La série IT8100E | ITECH est une nouvelle génération de charges électroniques DC programmables spécialement développée pour les essais nécessitant une réponse dynamique extrêmement rapide. Conçue pour les laboratoires de R&D, les bancs de validation et les essais de production, elle permet de reproduire fidèlement les variations de charge rencontrées dans les alimentations à découpage, les convertisseurs de puissance, les batteries, les bornes de recharge ou encore les alimentations destinées aux serveurs d’intelligence artificielle IA.

Grâce à des temps de montée en courant pouvant atteindre 150 A/µs, une fréquence de fonctionnement dynamique jusqu’à 50 kHz et un temps de réponse minimal de seulement 8 µs, elle reproduit avec une très grande fidélité les transitoires de charge les plus rapides. Ces performances permettent de caractériser précisément le comportement dynamique des alimentations et de valider leur stabilité dans les conditions de fonctionnement les plus exigeantes.

Disponible en 60 V, 150 V, 600 V et 1200 V, avec des puissances de 2 kW à 86,4 kW, la série IT8100E répond aussi bien aux essais unitaires qu’aux systèmes de forte puissance. Son architecture maître-esclave par fibre optique permet de mettre plusieurs unités en parallèle pour atteindre jusqu’à 1,8 MW, tout en conservant les mêmes performances dynamiques.

Son interface graphique moderne, équipée d’un écran tactile de 5 pouces, simplifie la configuration des essais et offre des fonctions avancées telles que la visualisation des formes d’onde, le Data Logging, la programmation de séquences, et la création de profils personnalisés. Associée à de nombreux modes de fonctionnement et à des interfaces de communication complètes, elle est une solution particulièrement performante pour le développement, la validation et la production des systèmes électroniques de puissance.

Elle intègre également une fonction complète de décharge de batteries, permettant de réaliser des essais en modes courant constant (CC), résistance constante (CR) ou puissance constante (CP). L’utilisateur peut définir les critères d’arrêt selon la tension, la capacité déchargée ou la durée de l’essai, tandis que les principaux paramètres de décharge sont affichés en temps réel. Cette fonctionnalité en fait une solution particulièrement adaptée à la validation des batteries, des modules, des packs et des systèmes de stockage d’énergie.

CARACTÉRISTIQUES :

• Puissance : de 2 kW à 86,4 kW.
• Tensions disponibles : 60 V / 150 V / 600 V / 1200 V.
• Fonctionnement en parallèle jusqu’à 1,8 MW.
• Modes CC / CV / CP / CR / CE.
• Modes combinés CC+CR / CR+CV / CC+CV / CP+CV / CC+CR+CV+CP.
• Dynamic Load jusqu’à 50 kHz.
• Slew Rate jusqu’à 150 A/µs.
• Modes LIST / Sweep / Sequence.
• Fonction Battery Discharge.
• Test automatique OCP / OPP.
• Génération de formes d’ondes utilisateur.
• Fonction oscilloscope intégrée.
• Data Logging intégré.

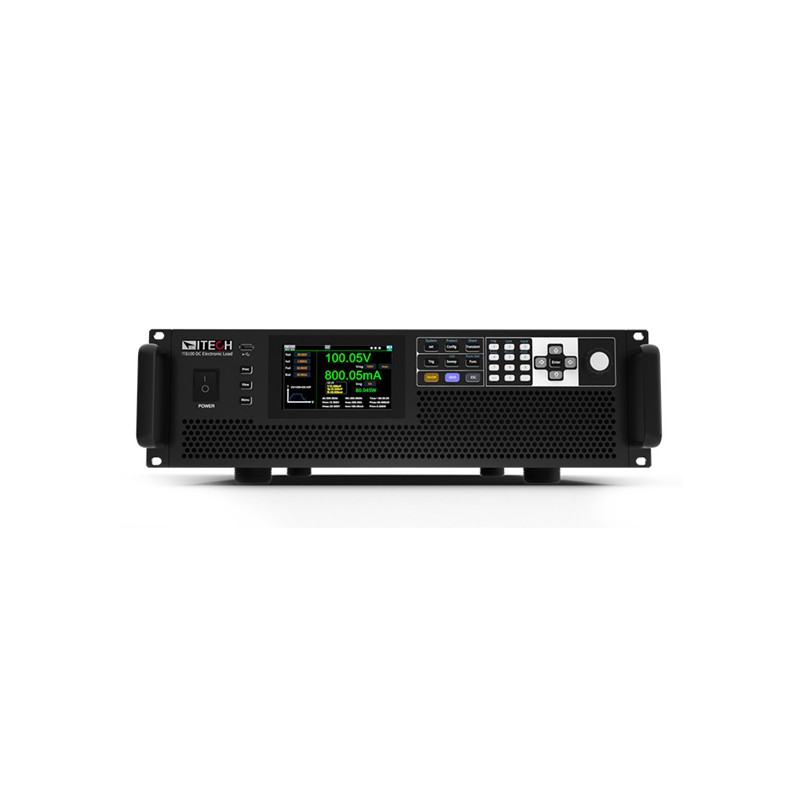

• Écran tactile couleur 5 pouces.
• Interfaces standard : LAN / USB / CAN.
• Interfaces optionnelles : GPIB / RS232 / Analogique.
• Fonctionnement maître/esclave par fibre optique.
• Haute densité de puissance : jusqu’à 7,2 kW en 3U.

APPLICATIONS :

• Test de modules d’alimentation DC.
• Validation de convertisseurs DC/DC.
• Test de modules de puissance.
• Essais batteries et systèmes de stockage d’énergie.
• Validation de chargeurs EV et bornes de recharge.
• Tests dynamiques d’alimentations pour serveurs IA.
• Tests Solar Array I-V.
• Tests eVTOL & UAV.
• Tests de dispositifs de protection de puissance.
• Tests de semi-conducteurs de puissance.
• Tests OCP / OPP.

MODÈLES DISPONIBLES :

• 60 V :
• IT8102E-60-800 : 60 V | 800 A | 2 kW.
• IT8104E-60-1600 : 60 V | 1600 A | 4 kW.
• IT8106E-60-2400 : 60 V | 2400 A | 6 kW.

150 V :

IT8102E-150-200 : 150 V | 200 A | 2,5 kW

IT8105E-150-400 : 150 V | 400 A | 5 kW

IT8107E-150-600 : 150 V | 600 A | 7,2 kW

IT8110E-150-800 : 150 V | 800 A | 10 kW

IT8114E-150-1200 : 150 V | 1200 A | 14,4 kW

IT8121E-150-1800 : 150 V | 1800 A | 21,6 kW

IT8128E-150-2400 : 150 V | 2400 A | 28,8 kW

IT8136E-150-3000 : 150 V | 3000 A | 36 kW

IT8143E-150-3600 : 150 V | 3600 A | 43,2 kW

IT8150E-150-4200 : 150 V | 4200 A | 50,4 kW

IT8157E-150-4800 : 150 V | 4800 A | 57,6 kW

IT8164E-150-5400 : 150 V | 5400 A | 64,8 kW

IT8172E-150-6000 : 150 V | 6000 A | 72 kW

IT8179E-150-6600 : 150 V | 6600 A | 79,2 kW

IT8186E-150-7200 : 150 V | 7200 A | 86,4 kW

600 V :

IT8102E-600-140 : 600 V | 140 A | 2 kW

IT8104E-600-280 : 600 V | 280 A | 4 kW

IT8106E-600-420 : 600 V | 420 A | 6 kW

IT8108E-600-560 : 600 V | 560 A | 8 kW

IT8112E-600-840 : 600 V | 840 A | 12 kW

IT8118E-600-1260 : 600 V | 1260 A | 18 kW

IT8124E-600-1680 : 600 V | 1680 A | 24 kW

IT8130E-600-2100 : 600 V | 2100 A | 30 kW

IT8136E-600-2520 : 600 V | 2520 A | 36 kW

IT8142E-600-2940 : 600 V | 2940 A | 42 kW

IT8148E-600-3360 : 600 V | 3360 A | 48 kW

IT8154E-600-3780 : 600 V | 3780 A | 54 kW

IT8160E-600-4200 : 600 V | 4200 A | 60 kW

IT8166E-600-4620 : 600 V | 4620 A | 66 kW

IT8172E-600-5040 : 600 V | 5040 A | 72 kW

1200 V :

IT8102E-1200-80 : 1200 V | 80 A | 2 kW

IT8104E-1200-160 : 1200 V | 160 A | 4 kW

IT8106E-1200-240 : 1200 V | 240 A | 6 kW

IT8108E-1200-320 : 1200 V | 320 A | 8 kW

IT8112E-1200-480 : 1200 V | 480 A | 12 kW

IT8118E-1200-720 : 1200 V | 720 A | 18 kW

IT8124E-1200-960 : 1200 V | 960 A | 24 kW

IT8130E-1200-1200 : 1200 V | 1200 A | 30 kW

IT8136E-1200-1440 : 1200 V | 1440 A | 36 kW

IT8142E-1200-1680 : 1200 V | 1680 A | 42 kW

IT8148E-1200-1920 : 1200 V | 1920 A | 48 kW

IT8154E-1200-2160 : 1200 V | 2160 A | 54 kW

IT8160E-1200-2400 : 1200 V | 2400 A | 60 kW

IT8166E-1200-2640 : 1200 V | 2640 A | 66 kW

IT8172E-1200-2880 : 1200 V | 2880 A | 72 kW
