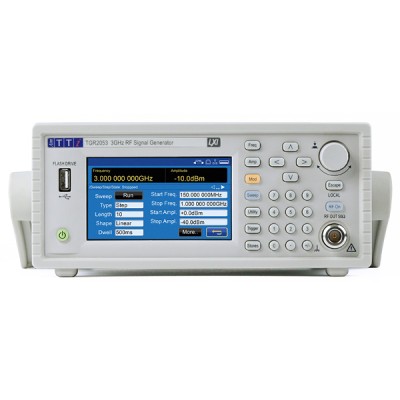

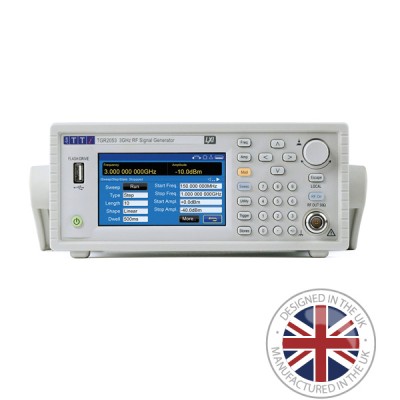

TGR2053-DESTOCK-586805 — Générateur de signal RF 3 GHz

Générateur de signal RF 3 GHz - TGR2053 (ancienne version) Aim-TTi.

Le générateur de signal RF TGR2053 est le modèle 3 GHz de la série TGR2050 d’Aim-TTi. Il offre les mêmes performances et fonctionnalités que le TGR2051 avec une couverture fréquentielle étendue jusqu’à 3 GHz, couvrant notamment les bandes Wi-Fi 2,4 GHz, Bluetooth et ISM.

Faible bruit de phase, large dynamique d’amplitude (–127 dBm à +13 dBm, balayages rapides et interface tactile couleur constituent ses atouts principaux. Compact (2U demi-rack, 3 kg), compatible SCPI et avec les anciens instruments Aim-TTi, il s’adapte aussi bien aux nouveaux bancs de test qu’aux systèmes existants.

CARACTÉRISTIQUES :

• Plage de fréquence : 150 kHz – 3 GHz, résolution 10 Hz.
• Amplitude : –127 dBm à +13 dBm, résolution 0,1 dB (dBm, dBµV ou Volts).
• Bruit de phase : < –117 dBc/Hz (typ.) à 1 GHz, offset 10 kHz.
• Précision de fréquence : < ±1 ppm / stabilité < 1 ppm/an.
• Modulations analogiques : AM, FM, PM — source interne DDS 1 mHz – 1 MHz.
• Balayage fréquence et/ou amplitude : step (2–1000 points) ou liste (jusqu’à 1000 points), temps de stabilisation < 5 ms.
• Raies parasites non harmoniques : < –50 dBc (offset > 10 kHz, 1,5–3 GHz).
• Interface : écran LCD TFT couleur tactile 4,3 pouces.
• Connectivité : USB, LAN/LXI — compatible SCPI.
• Mémoire interne : 4 Go, jusqu’à 1 000 configurations.
• Port USB façade avant pour clé USB.
• Sortie RF : connecteur Type N femelle, 50 O, protection 50 V DC.
• Dimensions : 2U demi-rack — Poids : 3 kg.
• Garantie : 3ans.
• SN : 586805.

APPLICATIONS :

• Test et validation de récepteurs RF jusqu’à 3 GHz (Wi-Fi 2,4 GHz, Bluetooth, bandes ISM).
• Caractérisation de composants RF large bande (filtres, amplificateurs, antennes).
• Génération de signaux modulés (analogique et numérique).
• Balayage fréquentiel sur 150 kHz – 3 GHz.
• Intégration dans des bancs de test automatisés.
