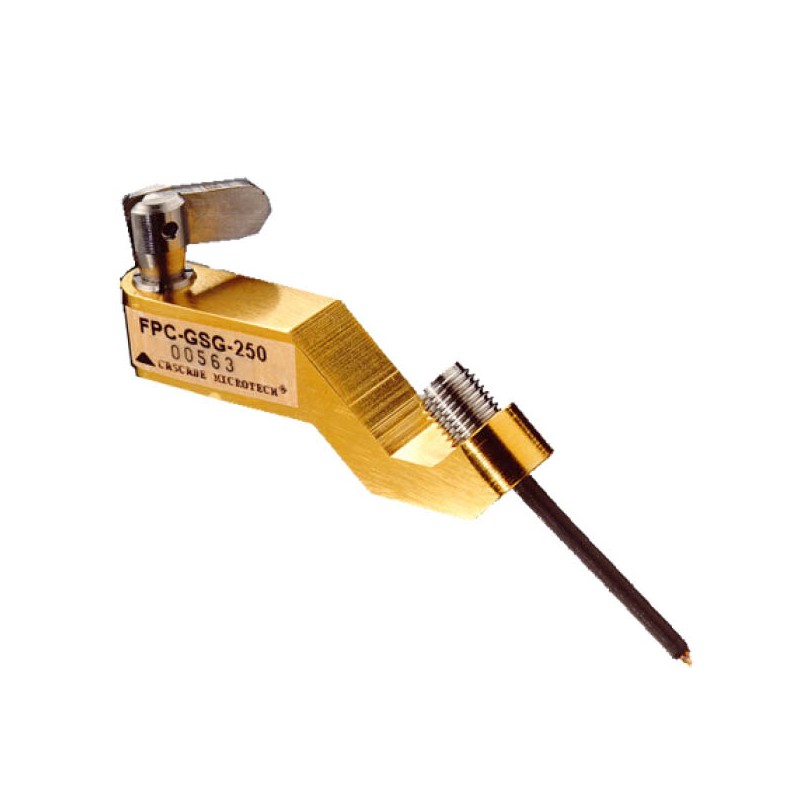

Sonde FPC — Sonde FR - Fine Probe Compliance
Fine Probe Compliance : Sonde technologie coaxiale coplanaire haute fréquence developpée pour les applications sur PCB ou à l'intérieure de cavité offrant une ligne de signal RF et soit une ou deux contacts faibles impédances (GS/SG ou GSG). La structure lithographique des pointes offre un contrôl total de l'impédancen préservant autant que…
Sonde FR - Sonde FPC FORMFACTOR
Fine Probe Compliance : Sonde technologie coaxiale coplanaire haute fréquence développée pour les applications sur PCB ou à l’intérieure de cavité offrant une ligne de signal RF et soit une ou deux contacts faibles impédances (GS/SG ou GSG). La structure lithographique des pointes offre un contrôle total de l’impédancen préservant autant que possible l’intégrité du signal lorsqu’un signal est appliquée ou mesurée à partie d’une carte électronique (SMT Board), d’une structure hybride ou de module multi-puce (MCM).
CARACTÉRISTIQUES :
- DC - 40 GHz.
- Temps monté de 10ps.
- Faible perte d’insertion et RL.
- Conformité Pointe-à-Pointe (2mils).
- Grand angle d’attaque & excellent visibilité.
AVANTAGES :
- Maintien environnement 50 ohms (mesures HF).
- Contactage structure non planaire.
- Pointe Becu (impacte minimisée et longue durée de vie).
- Profile facilitant les accès physiques difficiles.
Sonde FPC
Fiche technique
- Fréquence max.
- 67 GHz
- Application
- Mixte DC/RF
