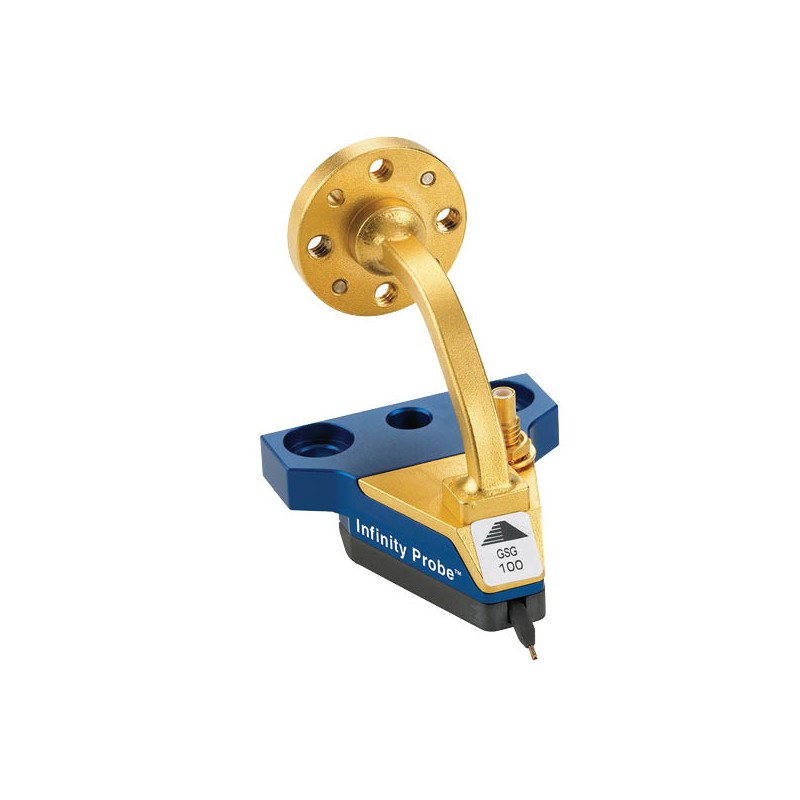

Sonde Infinity MMW — Sonde RF haute performance millimétrique

Avec les avancées des technologies silicium CMOS & SiGe, les composants deviennent plus petits et plus rapides… Les ingénieurs de tests ont désormais besoin de valider les performances de ces dispositifs jusqu’à 500 GHz et au delà dans certain cas. Nos sondes MMW ont été designées pour dépasser les challenges des mesures sous pointes hautes fréquences pour la caractérisation et la modélisation avancée tout en conservant une faible et stable resistance de contact sur des pads de 50um. A 500 GHz, la plus grande difficulté reste les champs électriques autour des pointes. Les sondes infinity MMW (guide d’onde) incluant la nouvelle membrane GSG a été développée pour réduire ces phénomènes de champs EM proches des pointes. Le contrôle des champs EM au plus prêt des pointes garanti des mesures répétitives jusqu’à 500 GHz et améliore les performances d’interférences entre les pointes.

Avantages :

• IL < 3 dB typ (entre 140 & 200 GHz)
• S11/S22 15 dB.
• Reduction phénomènes parasites.
