Sonde InfinityXF — Nouvelle génération de sonde RF coaxiale jusqu'à 250 GHz

Nouvelle génération de sonde RF coaxiale jusqu’à 250 GHz – InfinityXF™ FormFactor

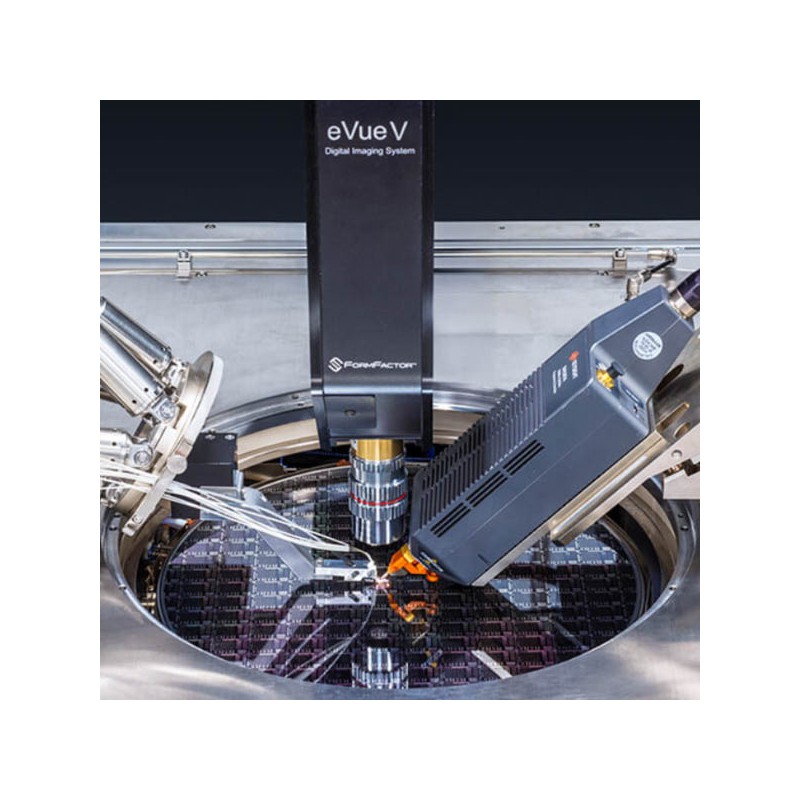

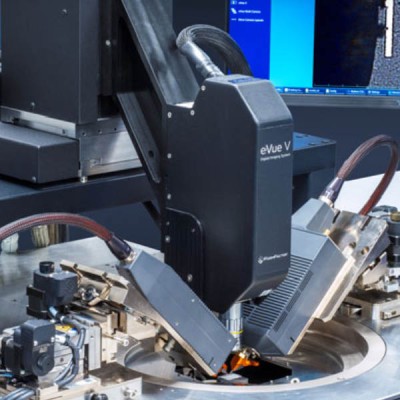

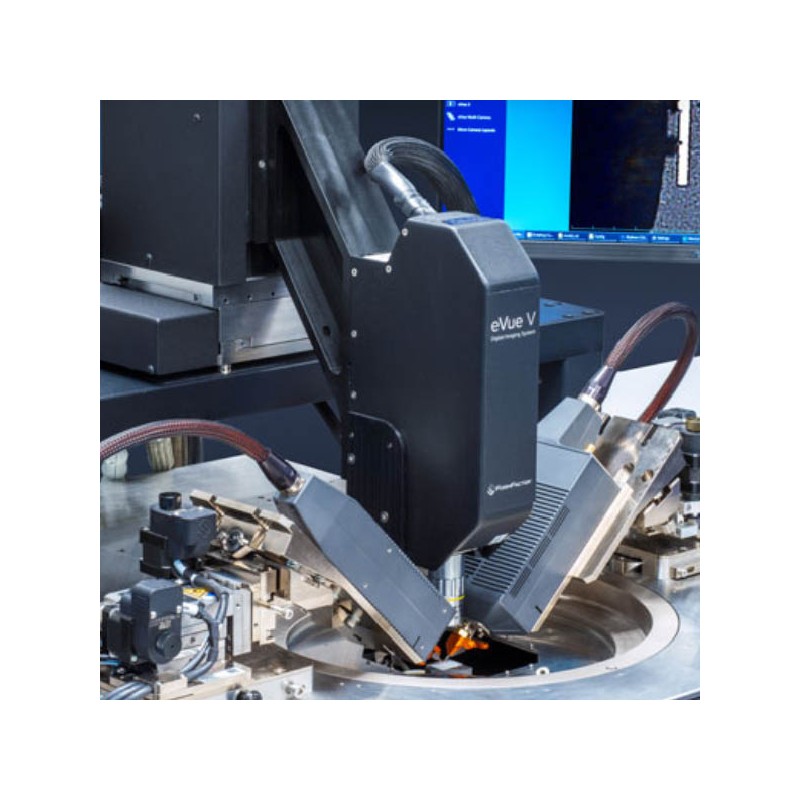

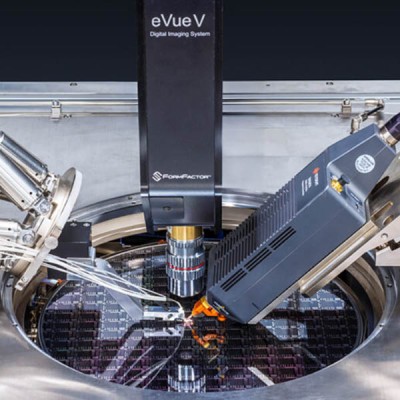

L’InfinityXF™ établit une nouvelle référence pour la mesure sur wafer à très haute fréquence. Basée sur la plateforme Infinity de FormFactor, elle étend la plage de mesure coaxiale de DC à 250 GHz en une seule acquisition, sans avoir recours à plusieurs modules d’extension de fréquence ou à des sondes de technologies différentes.

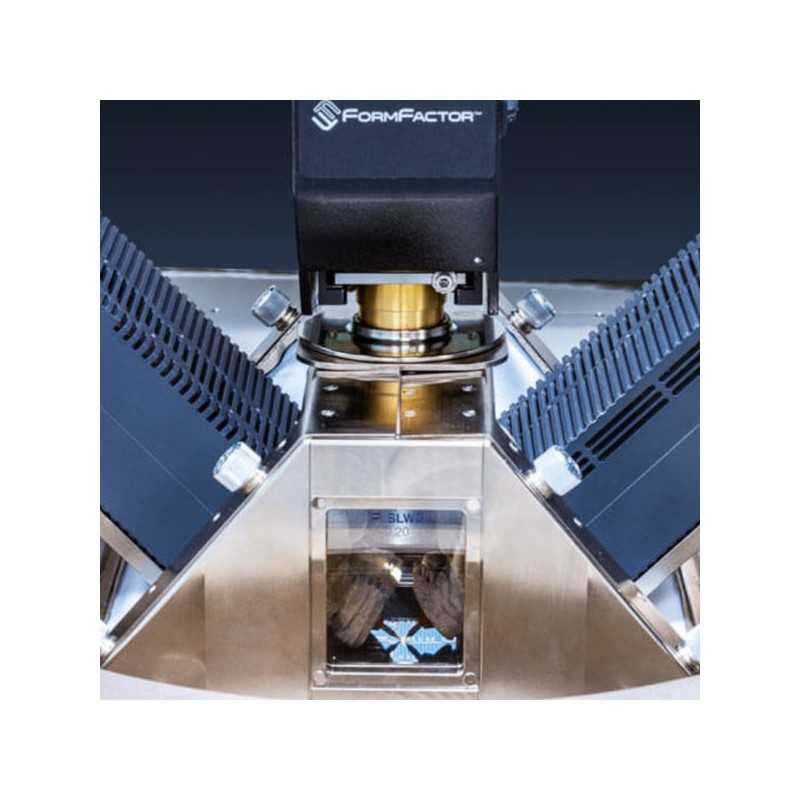

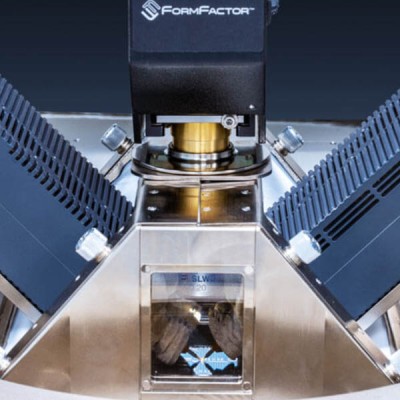

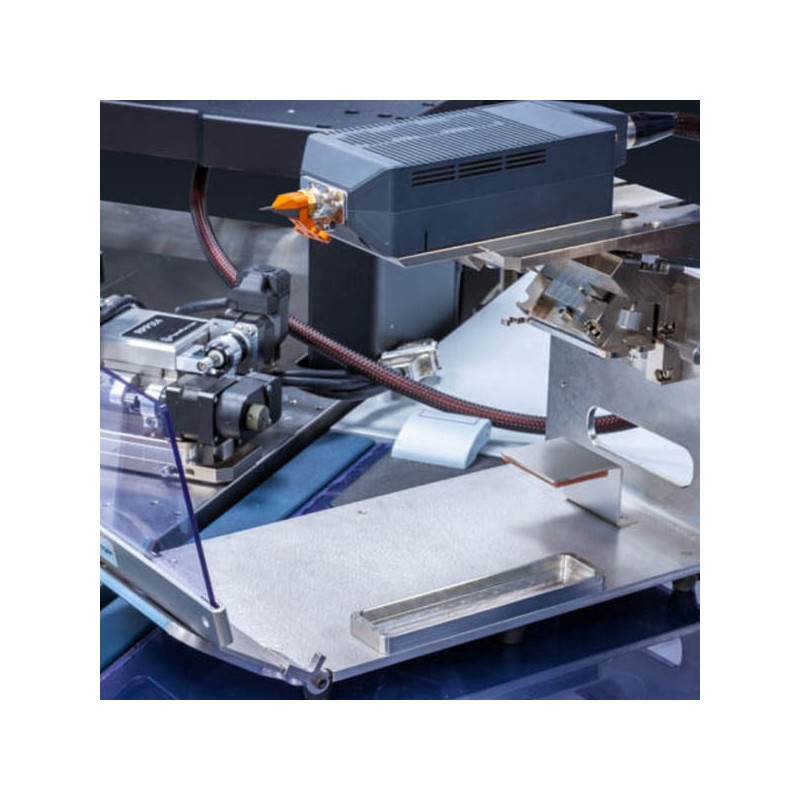

Développée en collaboration avec Keysight Technologies, l’InfinityXF™ est compatible avec l’analyseur de réseaux vectoriels Keysight NA5307A / PNA-X et les nouveaux modules d’extension coaxiaux 250 GHz utilisant des connecteurs 0,5 mm. Son corps ultra-compact permet un raccordement direct à l’instrument afin de réduire les pertes d’insertion et d’optimiser les performances RF.

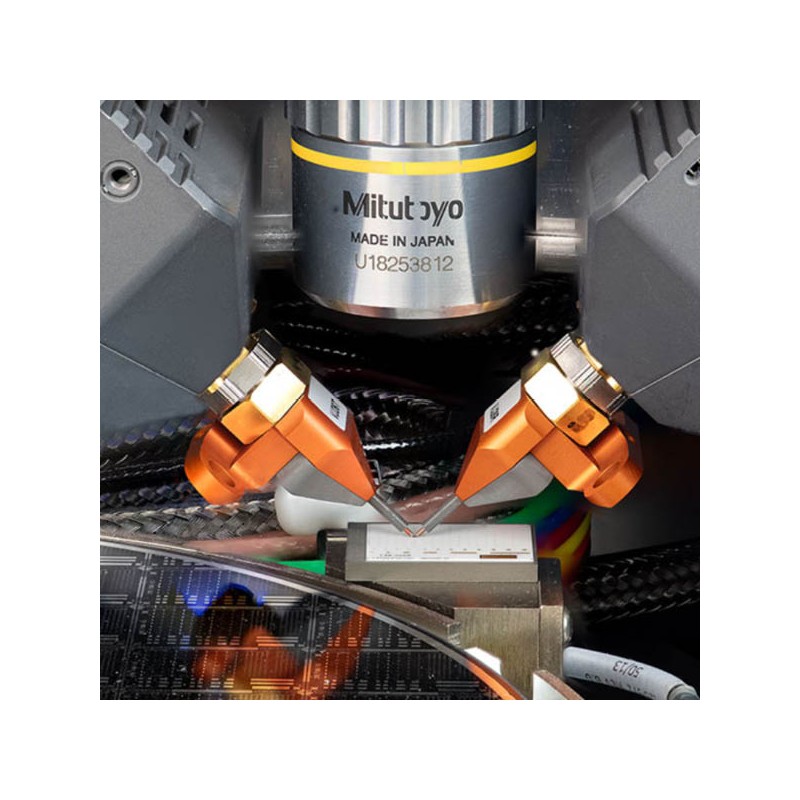

Grâce à ses pointes en rhodium, à son excellente visibilité de contact, l’InfinityXF™ garantit un positionnement précis, une faible résistance de contact et une excellente répétabilité des mesures. Compatible avec les bras de mesure RF modulaires FormFactor, elle permet un changement rapide entre différentes bandes de fréquences. Elle fonctionne de -40 °C à +175 °C avec les solutions TopHat ou IceShield™ et constitue une solution idéale pour les applications de modélisation large bande, les communications numériques très haut débit (PAM4, PCIe Gen6) ainsi que le développement de systèmes RF et sans fil de nouvelle génération.

CARACTÉRISTIQUES :

• Plage de fréquences : DC à 250 GHz en une seule acquisition.
• Plage de température : de -40 °C à +175 °C.
• Corps de sonde ultra-compact pour un trajet de signal optimisé et de faibles pertes d’insertion.
• Pointes de contact : en rhodium à très faible résistance.
• Configurations disponibles : GSG, GSGSG et GSSG, avec plusieurs pas (pitch).
• Excellente visibilité des pointes pour un positionnement précis.

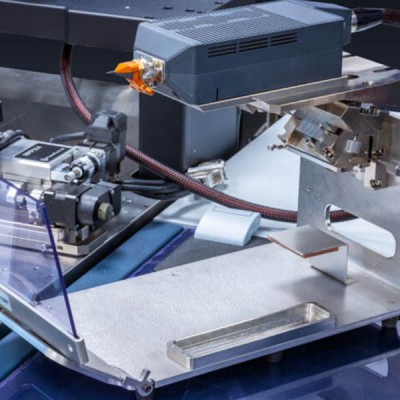

• Compatible avec les bras RF modulaires et les positionneurs manuels ou motorisés FormFactor.
• Compatibilité avec les analyseurs Keysight NA5307A / PNA-X et modules d’extension coaxiaux 250 GHz.
• Mesures différentielles optimisées grâce au logiciel WinCal 5.1 avec Modal Calibration.
