Sonde Eye-Pass — Sonde DC multi-contacts
Les sondes multi-contacts Eye-Pass offre une impedance controllé pour les points d'accès des alimentations permettant d'effectuer des tests fonctionels sur des circuits complexes. La robustesse des ces pointes permet de contacter des structures non planares tout en offrant un alignement précis. Cette sonde surmesure permet aux utilisateurs de…

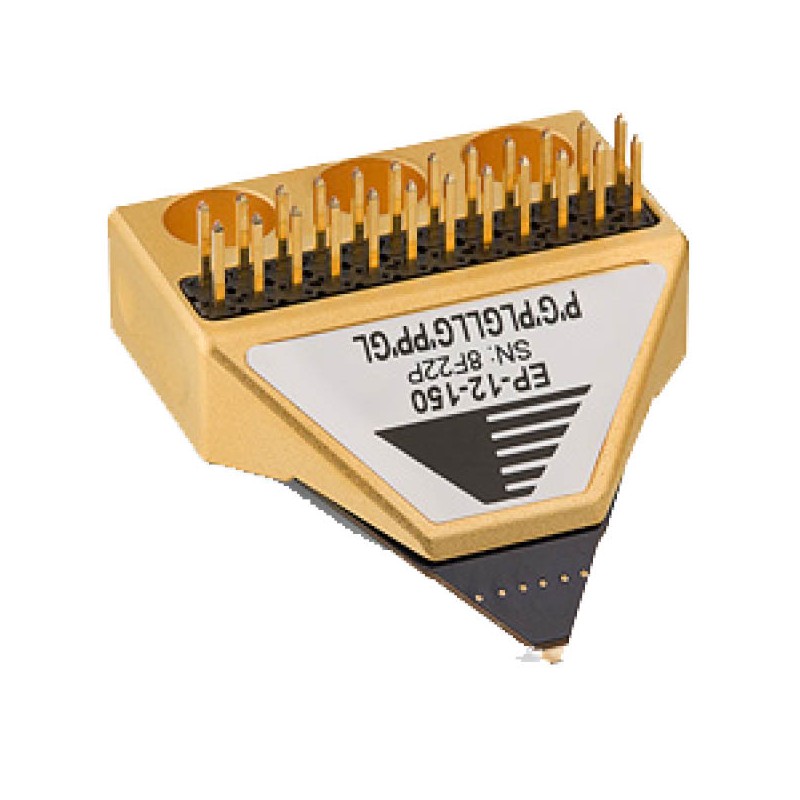

Sonde DC Multi-contacts - Sonde Eye-Pass FORMFACTOR
Les sondes multi-contacts Eye-Pass offre une impédance controllé pour les points d’accès des alimentations permettant d’effectuer des tests fonctionnels sur des circuits complexes. La robustesse des ces pointes permet de contacter des structures non planares tout en offrant un alignement précis. Cette sonde surmesure permet aux utilisateurs de sélectionner une configuration la plus adaptée à l’application juqu’à un maximum de 12 contactes (masse, logique, alimentation standard ou Eye-Pass, Signal AC).
CARACTÉRISTIQUES :
- Haute performance pour les alimentations ByPass.
- Impedance controllée.
- Elimination résonnances jusqu’à 20 GHz.
- Bande passante RF jusqu’à 500 MHz.
- Longue durée de vie (>250000 contacts).
- Configuration flexible (12 contactes max).
- Pointes BeCu (pas Or) ou Tungstene (pad Al).
Sonde Eye-Pass
Fiche technique
- Fréquence max.
- 67 GHz
- Application
- Mixte DC/RF
