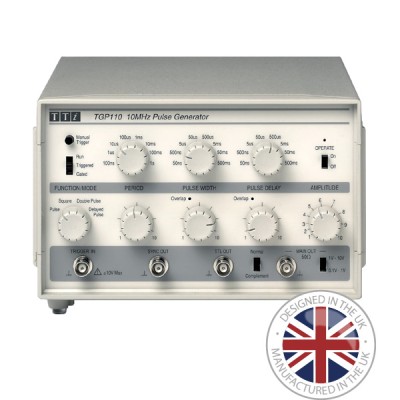

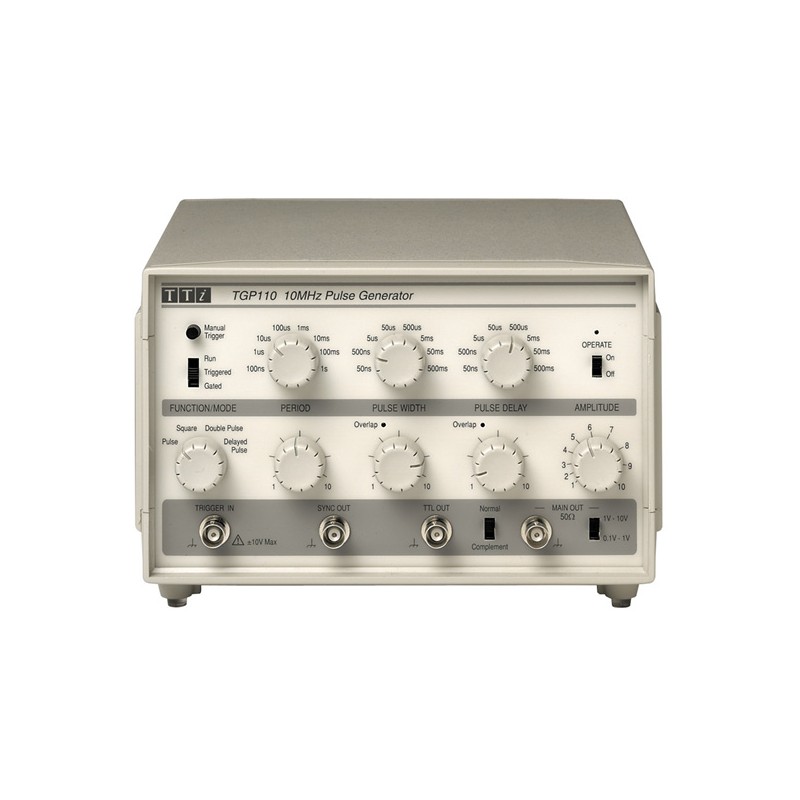

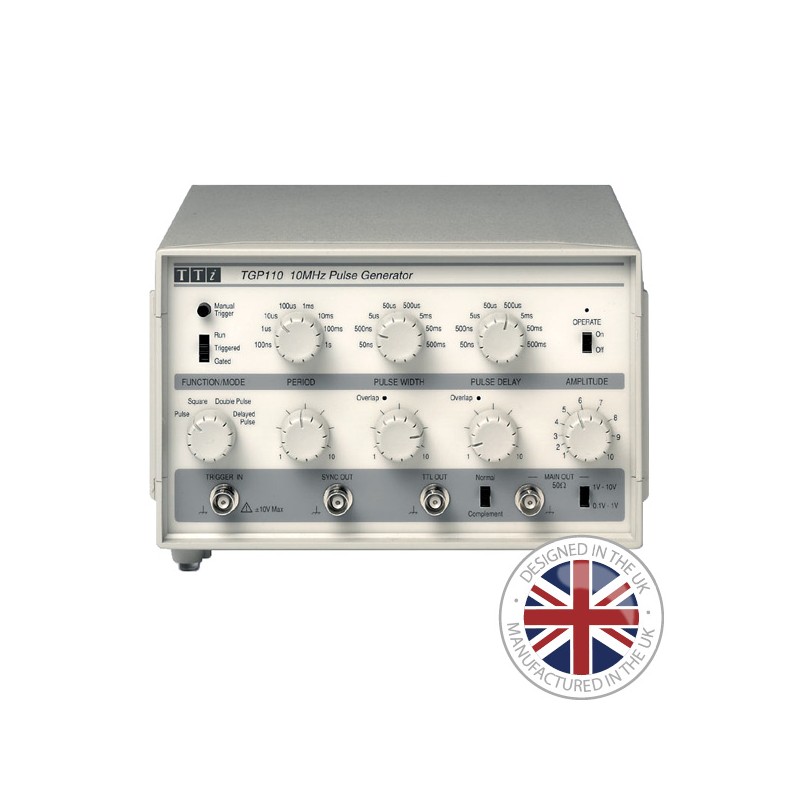

TGP110 — Générateur d'impulsion 10 MHz

Générateur d’impulsion 10 MHz - TGP110 Aim-TTI.

La génération d’impulsions pour le stimulus et le contrôle des systèmes électroniques est au-delà de la capacité de tous les générateurs de fonctions les plus sophistiqués. L’architecture d’un générateur d’impulsions dédiées permet de générer des impulsions d’une largeur définie indépendamment du taux de répétition offrant un rapport cyclique qui peut s’étendre vers le bas à 1 dans 100 millions. En plus d’un fonctionnement en continu, des impulsions uniques ou multiples peuvent être générées en réponse à des signaux de déclenchement avec des relations de temps définis avec précision. Un amplificateur de sortie d’impulsion dédiée fournit des impulsions supérieures plates avec des temps de montée et de descente rapide à amplitude variable. Le TGP110 propose un retard sélectionnable entre la sortie de synchronisation et la sortie d’impulsions. Dans ce mode déclenché, il définit également le retard entre un signal de déclenchement et le début de l’impulsion.

CARACTÉRISTIQUES :

• Nombre de voies : 1.
• Gamme de fréquence de 0.1 Hz à 10 MHz.
• Contrôle indépendant de la fréquence d’impulsion, de la largeur et du retard.
• Largeur d’impulsion minimum de 50 ns.
• Modes onde carré, impulsion double et impulsion retardée.
• Modes libre, périodique et déclenché.
• Sortie 50 Ohms : amplitude de 0.1 V à 10 V.
• Sorties TTL/CMOS et Sync.
