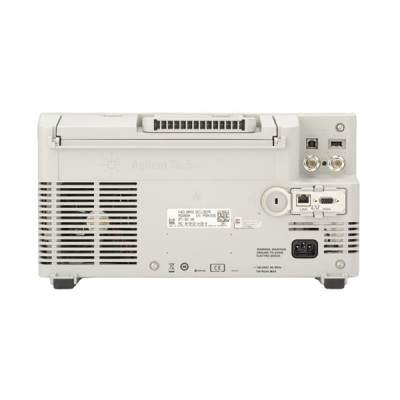

MSOX3102A — 1 GHz oscilloscope - 2+16 voies

Oscilloscope numérique 2 voies + 16 entrées digitales, 1 GHz - MSOX3102A Keysight Technologies.

L’oscilloscope à signaux mixtes MSOX3102A offre des niveaux de prix d’entrée de gamme adaptés à votre budget, avec des options de performance et des capacités supérieures disponibles sur aucun autre oscilloscope de cette catégorie. Cette technologie révolutionnaire offre plus pour le même budget.

Avec la technologie MegaZoom IV, cet oscilloscope à signaux mixtes 2 voies + 16 entrées digitales 1 GHz délivre jusqu’à un million de signaux par seconde. Cette cadence de rafraîchissement rapide contribue à améliorer la qualité d’affichage, faisant apparaître des détails de signaux comme le bruit et la gigue, grâce à la modulation d’intensité de l’affichage. L’oscilloscope à signaux mixtes MSOX3102A fait appel à un décodage plus rapide assuré par une technologie matérielle (et non pas une technologie de post-traitement logicielle). Cela rend l’oscilloscope plus simple à utiliser, et plus important encore, réduit la probabilité de capturer des erreurs de communication série.

CARACTÉRISTIQUES :

• Nombre de voies : 2 + 16 entrées digitales.
• Bande passante : 1 GHz.
• Sensibilité verticale minimum : 2mV/div.
• Sensibilité verticale maximum : 5V/div.
• Ecran haute résolution en couleurs : 8.5" WVGA (800 x 480).
• Taux de rafraîchissement : jusqu’à 1 000 000 signaux/s.
• Taux d’échantillonnage aléatoire : 2 Géch/s.
• Temps de montée : 450 ps.
• Profondeur mémoire à réponse rapide : 2Mpts en standard et jusqu’à 4Mpts (en option).
• Générateur de fonction intégré WaveGen (en option).
• Bande passante évolutive, MSO, Générateur de fonction 20 MHz intégré WaveGen et applications de mesure.
• Connectivité : USB hôte (un à l’avant/un à l’arrière), USB device, LAN (en option), GPIB (en option).
• Dimensions (H x L x P) : 204,4 x 380,6 x 141,5 mm.
• Déclencheurs avancés.

AUTRES MODÈLES :

• MSOX3012A : Oscilloscope 2 voies + 16 entrées digitales, 100 MHz.
• MSOX3014A : Oscilloscope 4 voies + 16 entrées digitales, 100 MHz.
• MSOX3024A : Oscilloscope 4 voies + 16 entrées digitales, 200 MHz.
• MSOX3032A : Oscilloscope 2 voies + 16 entrées digitales, 350 MHz.
• MSOX3034A : Oscilloscope 4 voies + 16 entrées digitales, 350 MHz.
• MSOX3052A : Oscilloscope 2 voies + 16 entrées digitales, 500 MHz.
• MSOX3054A : Oscilloscope 4 voies + 16 entrées digitales, 500 MHz.
• MSOX3104A : Oscilloscope 4 voies + 16 entrées digitales, 1 GHz.
