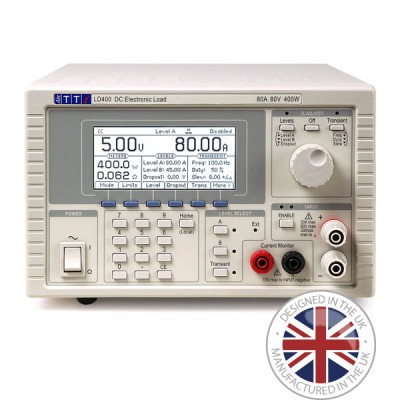

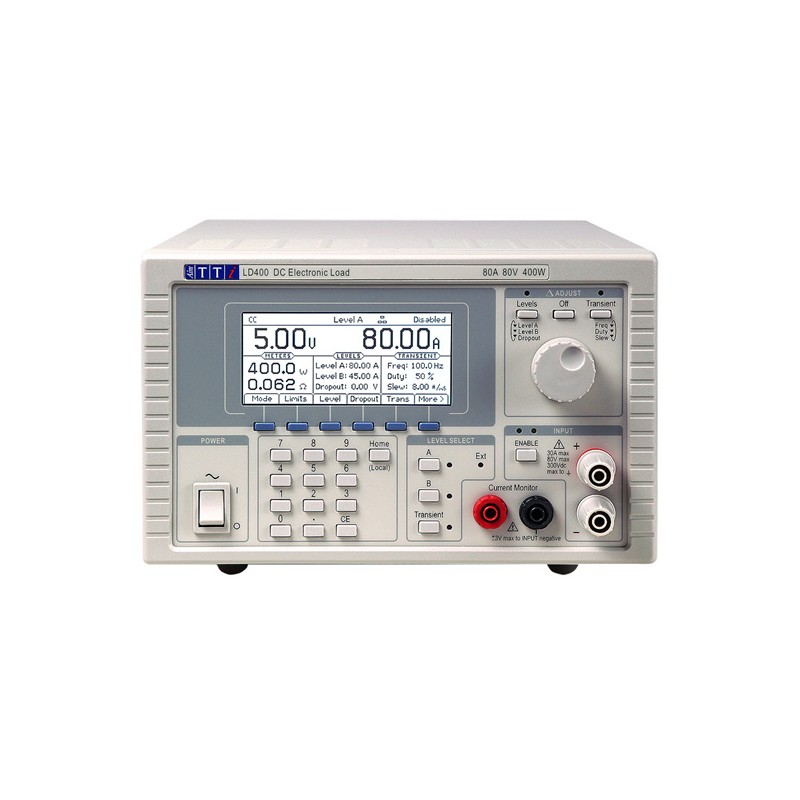

LD400 — Charge électronique DC 400 W

Charge électronique DC 400 W - LD400 TTi.

La charge électronique LD400 est une charge électronique peu coûteuse qui convient pour tester et caractériser une grande variété de sources d’alimentation en courant continu. Elle peut être utilisée pour étudier le comportement de nombreux types de sources d’alimentation, telles que les batteries et les cellules solaires, ainsi que les unités d’alimentation électroniques. La large plage de tension/courant, les multiples modes de fonctionnement et le générateur de transitoires intégré leur confèrent la polyvalence nécessaire pour offrir des solutions de test allant du laboratoire de conception aux zones de test des composants.

CARACTÉRISTIQUES :

• Solution flexible pour le test de sources DC.
• Modes : courant, résistance, conductance, tension et puissance constantes.
• Modes de fonctionnement : CC,CV,CP,CR,CG.
• Large gamme de tension et courant : de 0 à 80 V et de 0 à 80 A.
• 400 W de dissipation permanente à 28 °C.
• 360 W de dissipation permanente à 40 °C.
• 600 W possible en dissipation à court terme.
• Jusqu’à des tensions faibles : de 1 V à 40 A.
• Résolution et précision élevées pour le réglage des valeurs.
• Générateur transitoire intégré à pente variable.
• Sortie mesure de courant pour l’affichage des formes d’ondes.
• Chute de tension ajustable pour test de batterie.
• Ecran LCD rétroéclairé haute résolution.
• Nombreux contrôles : analogique, TTL.
• Rackable : montage rack RM460 en option.

AUTRES MODÈLES :

• LD400P : Charge électronique DC 400 W (80 V/80 A) + USB, RS232, LAN/LXI (en standard) + GPIB (en option).
• LDH400P : Charge électronique DC, 400 W (500 V/16 A) + USB, RS232, LAN/LXI (en standard) + GPIB (en option).

Le logiciel gratuit Test Bridge permet de piloter les alimentations TTi avec de nombreux avantages :

• Contrôle de séquences temporisées pour tous les instruments et canaux (avec on/off, palier, sinus, rampe, triangle et carré).
• Contrôle d’instruments multiples.
• Enregistrement sous forme de tableau, de graphique et d’histogramme.
• Enregistrement d’un point unique avec limites pass/fail.
• Commandes à distance interactives avec description.
• Compatible USB, LAN et RS232.
