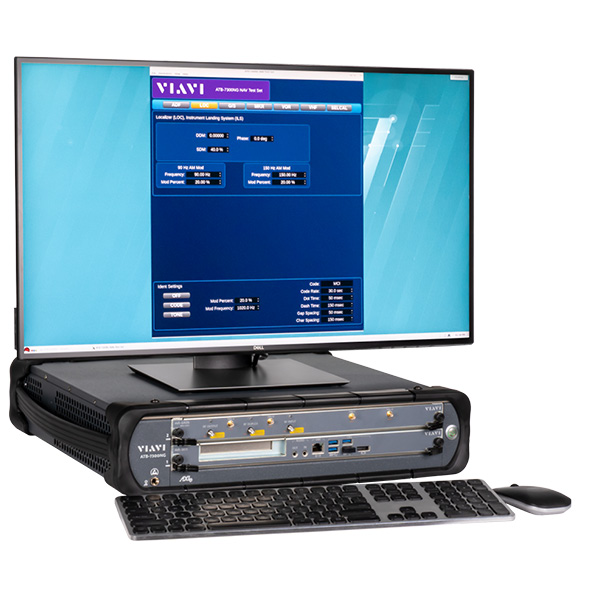

L'ATB-7300NG est un générateur de signaux avioniques pour banc de test basé sur la nouvelle plate-forme ATB de VIAVI Solutions (VIAVI AXIe Avionics Test Bench).
La plate-forme ATB est une puissante conception, à la pointe de la technologie, conçue pour tous les utilisateurs, des équipementiers (OEM) aux ateliers de réparation (MRO), afin d’être utilisée à toutes les étapes du cycle de vie de l'équipement avionique :
- Développement de produits.
- Vérification et validation de Conceptions.
- Certification.
- Fabrication.
- Remise en service.
- Service/étalonnage.
L'ATB-7300NG permet de tester les fonctions VHF, ILS LOC et GS, VOR, ADF et Marker Beacon.
CARACTÉRISTIQUES :
- Compatibilité des jeux de commandes hérités offerte pour les produits suivants : NAV-2000R, ATB-7300 et Collins 479S-6A.
- Interface de contrôle à distance Ethernet.
- Générateur VHF - Permet de contrôler la fréquence de modulation, la profondeur de modulation (jusqu'à 3 sources), les tonalités SELCAL, la fréquence et les séquences de tonalités.
- Générateur ILS / Localizer - Permet de contrôler les fréquences de tonalité de 90 Hz et 150 Hz, les profondeurs de modulation, les paramètres DDM gauche / droit et IDENT, y compris le code Morse.
- ILS Glide Slope Generator - Permet de contrôler les fréquences de tonalité de 90 Hz et 150 Hz, les profondeurs de modulation, le DDM haut / bas
- Générateur VOR - Permet de contrôler les fréquences de tonalité de 30 Hz Var / Ref et 9960 Hz, les profondeurs de modulation, l'écart de 9960 Hz, le relèvement VOR, les réglages vers / depuis et IDENT.
- Générateur ADF - Permet de contrôler la fréquence de modulation, la profondeur de modulation et les paramètres IDENT.
- Générateur de marqueur / balise (Marker Beacon) - Permet de sélectionner les tonalités de balise de marqueur externe, centrale et intérieure et de contrôler les fréquences de tonalité, la profondeur de modulation et les paramètres IDENT.
- Une interface utilisateur graphique de base (GUI) permet d'accéder aux fonctionnalités de test.
|
| | | |
| |
|
|
| |
|
