D1500P — Testeur de câblage & de harnais portable

D1500P - Dernière génération de testeurs de câblage & de harnais portables MK TEST.

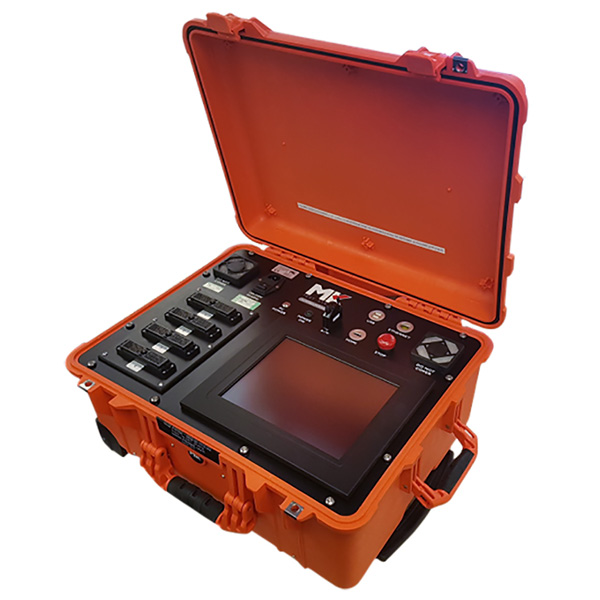

Ce testeur, robuste et compact, est contrôlé à travers un PC embarqué et un écran tactile endurcis (valise type Peli-case). Il vous permettra en une seule opération de tester, mesurer, vérifier et stocker votre rapport de tests localement et/ou de le transférer sur réseau LAN, WIFI, USB.

Cette nouvelle famille se décline en 3 modèles :

• Version T (comme 2 fils).
• Version F (comme 4 fils).
• Version D (mode Dual, 2 et/ou 4 fils).

CARACTÉRISTIQUES :

• Mode automatique et/ou manuel en mode sonde guidée.
• Connecteurs en face avant selon vos exigences (Zif, SubD, etc.).
• DTF (distance to fault) : détermine la distance à laquelle le défaut est présent.
• Reconnaissance/apprentissage des harnais automatisés.
• Interface est intuitive.
• Guide opérateur graphique (importation photos, schémas, PPT, etc.) basé sur la troisième génération de logiciel GEN3 et commune à l’ensemble de l’offre MK TEST.
• Séquenceur graphique de suites de Tests.
• GEN3 : mise œuvre toute une batterie d’algorithmes intelligents (1 vers tous, dichotomie HV en recherche de panne, allocation dynamique des plages de fonctionnement, optimisation des séquences HV, etc.).
• Mode off line : Vous préparez /simulez vos tests sur un PC standard puis les exécutez sur le portable.
• Importation des bases de données au format du client via fichiers CSV, via nos convertisseurs Synor et autres fabricants ou encore XLM simple ou enrichi.
• Sauvegarde des résultats de tests et des PV de recettes (traçabilité garantie).
• Compatible avec les testeurs MK-TEST type rack ou en baie.
• Auto-test puissant, vérification métrologique faite par vos soins en moins de 5 min.
• Tension de 500 à 2500 VDC et 1500 VAC maximum.
• Continuité de 0,1 à 2 A par pas de 0,01 à 1 mA, option 5, 10 A.
• Haute tension DC 25 VDC à 1500 VDC par pas de 1 V.
• Continuité en mode 4 fils : 0,002 à 100 Kohm.
• Continuité en mode 2 fils : 0,1 à 100 Kohm.
• Isolation DC : 5 kohm à 1 Gohm.
• Résolution en mode 2 fils : 0,1 ohm ; en mode 4 fil : 0,001 ohm.
• Option isolation : 5, 10, 20 Gohm.
• Module CAP en option : 100 pf à 10 mF.
• Mesures LCR intégré en option.
• Sonde en température et humidité en option : le paramétrage de cette sonde permet le déclenchement ou la désactivation d’une séquence de tests selon la température ambiante et le taux d’hygrométrie.

APPLICATIONS :

• Tests de continuité, d’isolement et de haute tension sur câbles et harnais en atelier, sur site ou en environnement terrain.
• Contrôle qualité en production et en réception pour la validation rapide des harnais avant intégration.
• Diagnostic et localisation précise des défauts grâce à la fonction DTF (distance to fault), facilitant les opérations de réparation.
• Essais et validation de harnais complexes nécessitant des mesures 2 fils, 4 fils ou Dual avec exigences métrologiques élevées.
• Maintenance, dépannage et retest sur installations existantes, y compris dans des environnements contraints.
• Tests mobiles et autonomes pour les équipes terrain, avec stockage local et transfert sécurisé des rapports.
• Validation réglementaire et traçabilité des essais pour les secteurs industriels critiques (aéronautique, ferroviaire, défense, énergie).
