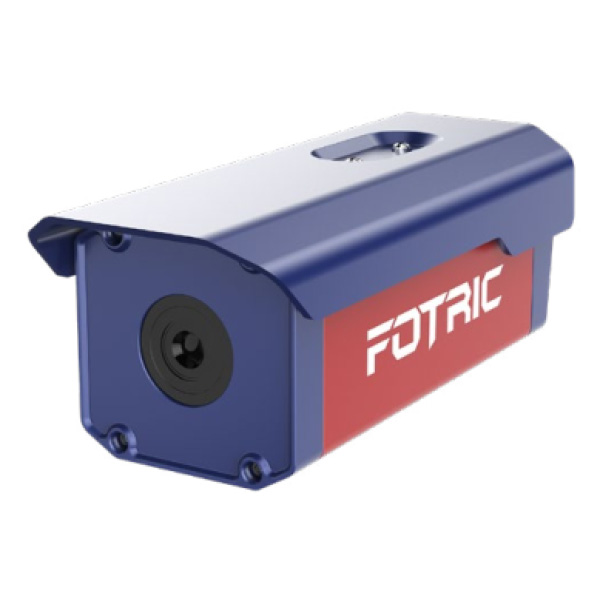

| | | | Caméras thermiques fixes bullet IP66 - Série 130S | FOTRIC
La série de caméras thermiques fixes 130S | FOTRIC est une gamme de caméras monoculaires (Single-Spectrum) fixes avancées, conçue pour l'imagerie et la mesure de température en continu au sein des environnements industriels et de sécurité les plus exigeants. Idéale pour une intégration fixe (sur trépied ou support dédié), cette gamme se distingue par sa robustesse environnementale exceptionnelle, notamment une résistance supérieure aux interférences électromagnétiques (EMI) permettant un fonctionnement stable dans les sous-stations THE/UHV ou à proximité de cellules électrolytiques.
Grâce à leur conception compacte et légère, les caméras de la série 130S s'installent rapidement et affichent une consommation électrique ultra-faible (seulement 3W à 4W en moyenne), réduisant ainsi les coûts d'exploitation à long terme. Elles s'intègrent nativement avec les plateformes de gestion numérique AnalyzIR et MoniTiR, permettant la mise en réseau cross-subnet à grande échelle et un partage fluide des données grâce à des API complètes et au protocole ONVIF. Sans nécessiter de réglage de mise au point (mode Focus-free), elles fournissent instantanément des images thermiques nettes et des flux radiométriques complets à 30 Hz pour une analyse multidimensionnelle approfondie.
CARACTÉRISTIQUES :
- Résolution infrarouge : 160×120, 384×288, 640×480 selon le modèle.
- Bande spectrale infrarouge : 7.5 µm à 14 µm.
- Pas pixel (Pixel Pitch) : 17 µm.
- Champ de vision (FOV) :
> Standard : 133S (25°x 19°), 136S (25°x 19°), 138S (25°x 19°).
> Grand angle : 136S (50°x 38°), 138S (50°x 38°).
- Mise au point : Sans mise au point (Focus-free, réglée en usine).
- Plage de température mesurable : de -20°C à +550°C.
- Température environnementale d’utilisation : -20°C ~ 50°C.
- Précision de mesure : ±2°C ou ±2%.
- Sensibilité thermique (NETD) : De <30 mK à <60 mK selon le modèle.
- Correction de température globale : émissivité (0,01–1,0), température réfléchie, température atmosphérique, humidité relative, distance cible, transmittance optique externe.
- Outils de mesure : 5 points, 10 lignes, 10 zones, avec sortie Modbus.
- Interface réseau : Ethernet RJ45 adaptatif 10M/100M/1000M avec indicateur d'état intégré.
- Protocoles de communication : IPv4, UDP, TCP, RTSP, RTCP, RTP.
- Interface connexion IP : ONVIF.
- Port série : 1 port RS-485 via bornier dédié.
- Dimensions : 189 mm × 83 mm × 73 mm (avec pare-soleil).
- Protection : IP66 (protection totale poussière et projections d'eau puissantes extérieure).
- Matériau du boîtier : Alliage d'aluminium à haute résistance structurelle.
- Poids : 900g.
MODÈLES :
- 133S : 160×120 pixels / -20°C~350°C / NETD < 60 mK / FOV 25°×19° (objectif standard uniquement).
- 136S : 384×288 pixels / -20°C~550°C / NETD < 40 mK / FOV 25°×19° (standard) ou 50°×38° (grand angle).
- 138S : 640×480 pixels / -20°C~550°C / NETD < 30 mK / FOV 25°×19° (standard) ou 50°×38° (grand angle).
OPTIONS :
- Logiciels et plateformes de gestion associés : Plateforme de gestion intégrée MoniTiR et logiciel d'analyse PC AnalyzIR.
- Valise de transport renforcée.
- Licence logicielle de traitement avancé.
EXIGENCES RELATIVES AUX INSTALLATIONS :
- Alimentation : Continue 12V / 24V DC ou via câble Ethernet (PoE - Power over Ethernet).
- Consommation : Très basse consommation typique de 3 W (4 W maximum pour le modèle 138S).
- Protocoles réseau supportés : IPv4, UDP, TCP, RTSP, RTCP, RTP, ONVIF.
- Entrées/Sorties d'alarme (Bornier) : 1 sortie relais (24V, 1.5A), 1 sortie optocoupleur (3.3-24V, max 35mA) et 1 entrée optocoupleur (3.3-24V, 5-15mA).
- Port série : 1 port de communication série RS-485 via bornier dédié.
- Montage physique : Sur trépied standard via 2 trous filetés 1/4-UNC-20 (H=6mm) ; supporte également le montage par le bas.
À PROPOS DE FOTRIC :
FOTRIC, basé en Chine et aux US, est spécialisé dans le domaine de l’imagerie thermique (infrarouge) et acoustique. Depuis sa création en 2011, l’entreprise s’est positionnée comme un pionnier technologique, axé sur l’innovation constante. FOTRIC est devenue rapidement un acteur de référence dans le domaine des solutions de diagnostic par imagerie thermique et acoustique, au service de la maintenance prédictive, du contrôle qualité et de la recherche appliquée.
Grâce à des technologies de pointe associant haute résolution thermique (thermographie infrarouge), détection acoustique avancée et intelligence artificielle embarquée, les solutions d’imagerie FOTRIC permettent de :
• Détecter les défauts électriques, mécaniques et énergétiques à un stade précoce.
• Visualiser en temps réel les fuites de gaz, les décharges partielles et les anomalies thermiques.
• Réaliser des inspections rapides, précises et non intrusives.
Conçues avec une approche centrée utilisateur, les caméras FOTRIC allient performance technique, simplicité d’utilisation et connectivité complète (Wi-Fi, Cloud, API) pour s’intégrer facilement aux environnements industriels les plus exigeants - Visualisez l’invisible, anticipez les défaillances, sécurisez vos équipements.
Quelques exemples d’applications …
> Maintenance prédictive et préventive :
• Détection précoce de surchauffes électriques (connexions, disjoncteurs, transformateurs).
• Identification des défauts mécaniques (usure de roulements, désalignements, lubrification défaillante).
• Localisation précise des décharges partielles sur les équipements haute tension.
• Contrôle des installations photovoltaïques et électriques.
> Détection de fuites et sécurité industrielle :
• Visualisation instantanée des fuites de gaz sous pression (air comprimé, azote, gaz industriels…).
• Inspection rapide des réseaux pneumatiques, hydrauliques et cryogéniques.
• Prévention des pertes énergétiques et réduction des coûts d’exploitation.
> Contrôle qualité en production :
• Inspection thermique des process de fabrication.
• Contrôle de conformité des pièces et assemblages.
• Vérification de l’homogénéité thermique en production continue.
> Recherche et développement (R&D) :
• Analyse thermique fine pour les tests de matériaux, composants électroniques, batteries, moteurs….
• Enregistrement et traitement avancé des données thermiques et acoustiques pour la recherche appliquée.
• Support aux essais accélérés de fiabilité et aux bancs de tests.
> Sécurité et audit énergétique :
• Diagnostic des bâtiments et infrastructures (isolation, ponts thermiques, humidité).
• Optimisation des performances énergétiques.
• Évaluation rapide de l’état des installations critiques. |
| | | |
| |
|
|
| |
|
